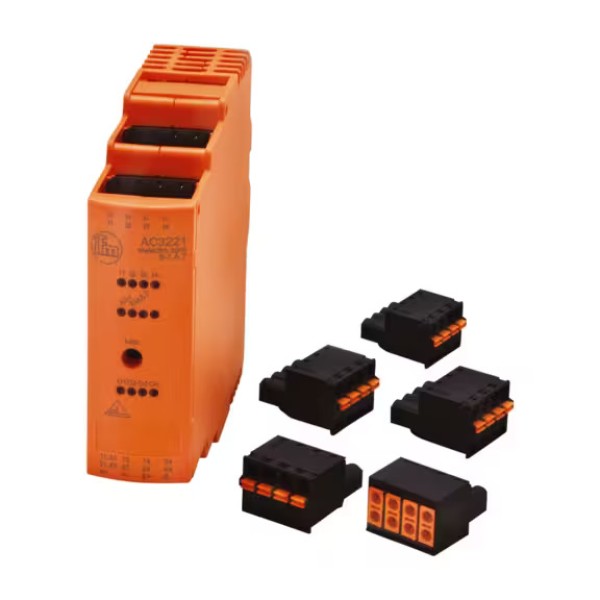

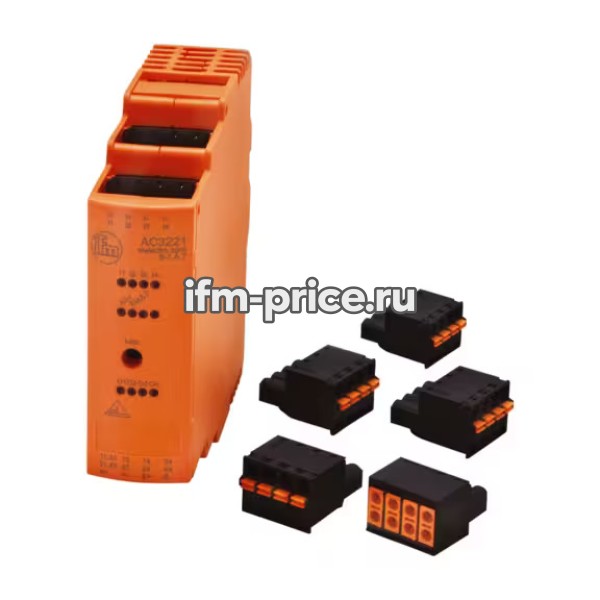

Модуль шкафа управления AS-Interface, SmartL25 4DI 4DO R C IFM AC3220 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели AC3220 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель AC3220 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Модуль шкафа управления AS-Interface, SmartL25 4DI 4DO R C IFM AC3220 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 295 |
| Биты данных | Бит данных: D0: D1: D2: D3; Вход: I-1: I-2: I-3: I-4; Выход: O-1: O-2: O-3: O-4 |
| Версия AS-i | 3.0 |
| Встроенный сторожевой таймер | да |
| Входная схема цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Высокий входной ток [мА] | 6...10 |
| Высокий уровень переключения [В] | > 11 |
| Диапазон напряжений переменного тока [В] | 10...240; (Выходы O1 + O3 и O2 + O4 должны быть подключены попарно с одинаковым напряжением. 2 х 240 В переменного тока) |
| Диапазон напряжений постоянного тока [В] | 24; (Выходы O1 + O3 и O2 + O4 должны быть подключены попарно с одинаковым напряжением. 2 x 24 В постоянного тока) |
| Дизайн | корпус для монтажа на DIN-рейку, только для работы с AS-i masters с профилем M4 |
| Дисплей | Состояние переключения: светодиод, желтый, I1...I4, O1...O4; Питание: светодиод, зеленый, КАК ПРИ включении; ошибки: светодиод, красный |
| Жилье | прямоугольный |
| Замечания | Не подключайте ни одну из следующих точек к внешнему напряжению: I-, I+, I1, I2, I3, I4; Электрические соединения выполняются с помощью кабеля AS-i. |
| Защита | Степень защиты IP 20 |
| Защита от короткого замыкания | нет |
| Идентификационный код AS-i [шестнадцатеричный] | А.7 |
| КАК-я обращаюсь | Адресный сокет |
| Клеммы с уровнем защиты | Степень защиты IP 20 |
| Код AS-i ID1 [шестнадцатеричный] | 7; (исправлено) |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых входов: 4; Количество релейных выходов: 4 |
| Количество релейных выходов | 4 |
| Количество цифровых входов | 4 |
| Конфигурация ввода-вывода AS-i [шестнадцатеричный код] | 7 |
| Макс. высота над уровнем моря [м] | 2000 |
| Макс. суммарный ток нагрузки [А] | 24; (резистивная нагрузка) |
| Максимальная нагрузка по току на выход [мА] | 6000; (резистивная нагрузка) |
| Максимальная относительная влажность воздуха [%] | 90; (без конденсации) |
| Максимальное потребление тока от AS-i [мА] | 300 |
| Максимальный суммарный номинальный ток на входах [мА] | 200 |
| Масса [г] | 216.05 |
| Материал | пластмассы; PC-GF20 |
| Напряжение питания [В] | 18...30; (постоянный ток) |
| Низкий входной ток [мА] | 0...2 |
| Общий номинальный ток на выходах (UL) [A] | 6; (резистивная нагрузка) |
| Питание входов датчиками | КАК-я |
| Поставляемые товары | клеточные зажимы |
| Приложение | Модули ввода-вывода для установки в шкафах управления |
| Примечание о температуре окружающей среды | снижение текущей нагрузки, указанное в инструкции по эксплуатации, должно учитываться при следующей температуре окружающей среды: > 55°C |
| Профиль пользователя AS-i | S-7.A.7 |
| Профиль пользователя AS-i master | M4 |
| Рабочее напряжение [В] | 26,5...31,6 постоянного тока |
| Размеры [мм] | 123,2 x 25,4 x 108 |
| Режим расширенной адресации | да |
| Рейтинг контакта | 6 А; (макс. 240 В переменного тока / 24 В постоянного тока, см. диаграмму:: Номинальный ток нормально разомкнутого контакта (НЕТ): B300: 6000 циклов) |
| Сертификат AS-i | 124301 |
| Степень загрязнения | 2 |
| Температура окружающей среды [C] | -25...65 |
| Температура хранения [C] | -25...75 |
| Тип крепления | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Цифровые входы защищены от короткого замыкания | да |
| штыревые разъемы | 4 x ; Расстояние между ними: 5,0 мм |
| Электрически разделенный | да |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | EN 62026-2; EN 61000-6-2; EN 61000-6-3 |
