12 месяцев гарантия от IFM Electronic-
-
-

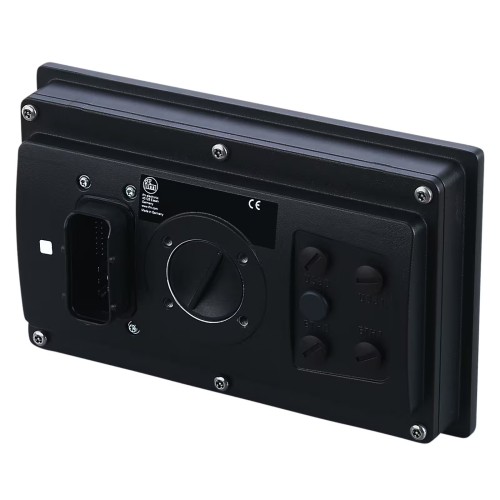

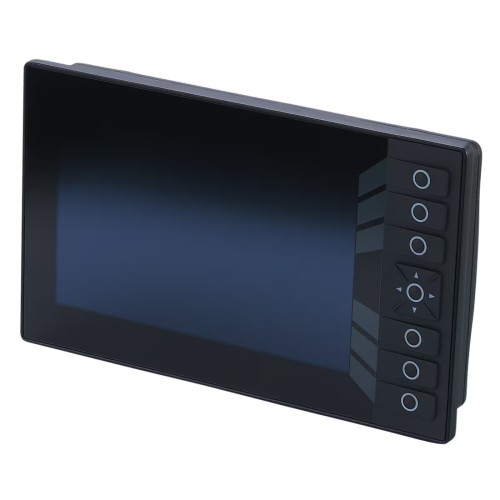

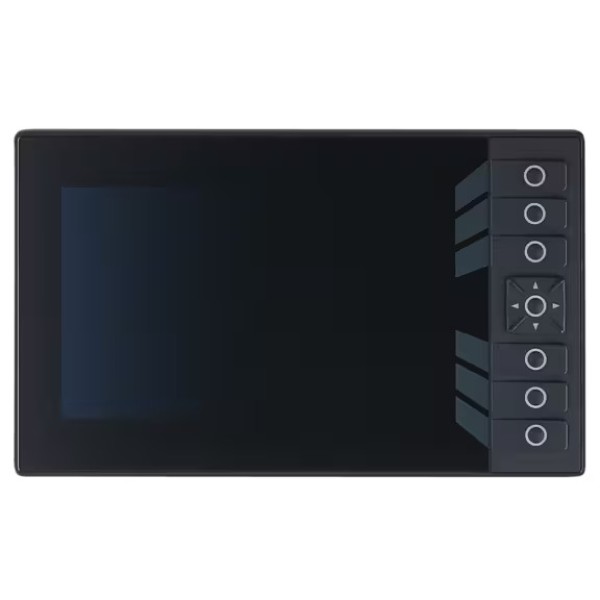

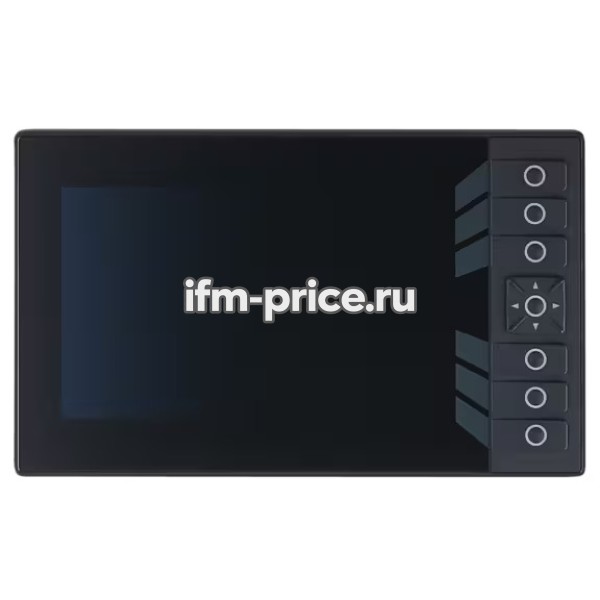

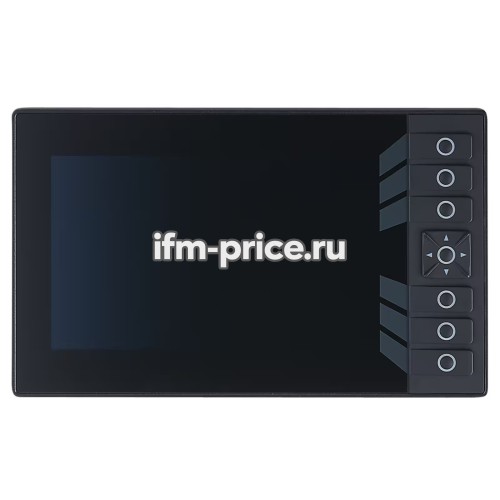

Программируемый человеко-машинный интерфейс, дисплей Ecomat/7"/Сенсорный IFM CR1077 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
Для модели CR1077 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель CR1077 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Программируемый человеко-машинный интерфейс, дисплей Ecomat/7"/Сенсорный IFM CR1077 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MTTF [годы] | 37 |
| Акустический сигнал | встроенный аудиовыход стерео и выход для наушников |
| Аудиовход | Линейный стереовход |
| Аудиовыход | Стерео; \u2265 16 \u03A9 |
| Версия | 2.0 |
| Версия с сенсорным экраном | PCAP; (распознавание до 10 пальцев, оптимизировано для работы во влажных условиях и в перчатках) |
| Виброустойчивость | ISO 16750-3 Тест VII: произвольный, место установки - кузов автомобиля; EN 60068-2-6 синусоидальный: 10...500 Гц 0,72 мм/10 г/10 циклов/ось, синусоидальный |
| Видеовход | 1 Vss, 75 Ом, PAL, NTSC |
| Глубина цвета | 18 Бит |
| Дисплей | Индикатор состояния: 1 светодиод, многоцветный, свободно программируемый; Дисплей: вращение дисплея: 4 x 90° |
| Жилье | прямоугольный |
| Заводские настройки | Скорость передачи: 250 Кбит/с |
| Замечания | максимальная длина кабеля для подключения к видеовходам: 30 м; Дополнительная информация приведена в руководстве пользователя. (аудиовход) |
| Защита | IP 65; IP 67; (для вставленных разъемов с индивидуально герметизированными сердечниками и вставленными разъемами M12 или уплотнительными колпачками: IP 67) |
| Защита от обратной полярности | да; (в случае питания от бортовой системы\/аккумулятора) |
| Интерфейс | Интерфейс CAN 2.0 A\/B ISO 11898 |
| Информация о сроке службы | Кнопки:: 1000000 Bet\00e4tigungen; Навигационная клавиша с кнопкой:: 1000000 Bet\00e4tigungen; Срок службы светодиодного дисплея:: > 70000 ч |
| Испытание солевым аэрозолем | EN 60068-2-52 Распыление соли: метод испытания 3 \/ автомобиль |
| Климатические испытания | EN 60068-2-30 влажный нагрев: циклический: верхний предел температуры 55 °C / 6 циклов; EN 60068-2-78 влажный нагрев: постоянный: 40 °C, относительная влажность 93 %/ период испытания 21 день |
| Количество USB-интерфейсов | 2 |
| Количество в упаковке | 1 шт. |
| Количество видеовходов | 4; (аналоговый) |
| Количество видеоинтерфейсов (CVBS) | 4; (1 Vss, 75 Ом, PAL, NTSC) |
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
| Количество интерфейсов CAN | 4 |
| Количество интерфейсов Ethernet | 2 |
| Количество цифровых входов | 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ethernet; CAN; USB |
| Коэффициент контрастности | 1000:1 |
| Макс. высота над уровнем моря [м] | 3000 |
| Максимальная нагрузка по току на выход [мА] | 2500 |
| Максимальная относительная влажность воздуха [%] | 90; (без конденсации) |
| Масса [г] | 1549.8 |
| Массовое запоминающее устройство | Флэш-память объемом 18 Гбайт |
| Материал | корпус: литой алюминий с черным порошковым покрытием RAL 9005; Дисплей: цветное химически упрочненное стекло с антибликовым покрытием, выполненное по технологии оптического склеивания; мембрана: Gore-Tex |
| Номинальное напряжение постоянного тока [В] | 12 \/ 24 |
| Операционная система | Встроенный Linux |
| Параметры настройки параметров | CODESYS 3.5; Qt |
| Поставляемые товары | аккумулятор: 1 x CR1225 (3 В, 48 мАч), встроенный |
| Постоянная ударопрочность | ISO 16750-3: 30 g 6 мс/24000 ударов |
| Потребляемая мощность [Вт] | 27 |
| Потребляемый ток [мА] | < 1125; (24 В постоянного тока; с переключаемыми выходами: < 5000 мА) |
| Применение на железнодорожном транспорте | DIN EN 50155 Pkt 13.3; EN 50121-3-2; EN 55016 |
| Примечание о температуре окружающей среды | 2000 м: -30...65°C; 3000 м: -30...60°C; Температура материнской платы не должна превышать 85°C. Дополнительную информацию смотрите в руководстве по эксплуатации |
| Примечание по интерфейсам | Хост-контроллер |
| Протокол | TCP\/IP; UDP; Modbus TCP; OPC UA; EtherNet\/IP; PROFINET; EtherCAT |
| Профиль | CiA DS 301 версии 4; CiA DS 401 версии 1.4 |
| Процессор | Четырехъядерный 64-разрядный процессор с тактовой частотой 1,2 ГГц + GPU |
| Рабочая память | 1 Гбайт оперативной памяти |
| Рабочее напряжение [В] | 8...32 в постоянного тока; (Для получения информации о том, как защитить устройство, пожалуйста, обратитесь к инструкции по эксплуатации.) |
| Размер дисплея | 7\"" |
| Размеры [мм] | 137,4 x 223,6 x 46,5 |
| Разрешение дисплея | 800 x 480 |
| Скорость передачи данных | < 480 Мбит/с |
| Соединитель | 2 x M12; кодировка: B; Контакты: 5"" |
| Соотношение сторон | 16:10 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Степень загрязнения | 2; (перед установкой и при замене устройства) |
| Температура окружающей среды [C] | -35...65 |
| Температура хранения [C] | -35...85 |
| Тип дисплея | Цветной TFT-ЖК-дисплей с сенсорной функцией |
| Тип крепления | панель\/surf.; поверхностный монтаж с помощью системы RAM mount; монтаж панели с помощью монтажной ручки; (вырез панели: 213 x 128 мм) |
| Управляющие элементы | 6: свободно программируемые функциональные клавиши с подсветкой RGB; 1: Поворотный переключатель с подсветкой RGB с функцией нажатия |
| Фоновая подсветка дисплея | повел |
| Функция ПЛК соответствует стандарту IEC 61131-3 | да |
| Химические среды | ISO 16750-5: AA, BA, BD, CC, DB, DC, DD, ED; одновременно допускается только одно химическое вещество |
| Цифровой вход | тип функции: двоичный, на стороне низких частот, CSI; диапазон входного сигнала [В]: 0...32; Высокий уровень переключения [В]: > 70 % VBB30; Низкий уровень переключения [В]: < 30 % VBB30; входная частота [Гц]: < 20; входное сопротивление [\u03A9]: 10000 |
| Цифровой выход | тип функции: двоичный, высокий, CSO; Диапазон напряжений [В]: 8...32; ток переключения [А]: 0,025...2,5; схема защиты: индуктивная нагрузка, тепловая защита; Диагностические функции: короткое замыкание |
| Частота переключения постоянного тока [Гц] | < 20 |
| Часы реального времени | да; UTC, батарея заряжена |
| ШИМ-выход | выходная частота [Гц]: < 20 |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | Шумоизлучение и шумовые помехи стандарта ECE-R10 ООН:: помехозащищенность 100 В/м; DIN EN 61000-6-2: помехозащищенность; DIN EN 61000-6-4: шумоизлучение; ISO 10605 ESD: 330 пФ/2000 Ом; DIN EN ISO 13766-1: контактный разряд ± 6 кВ/ (150 pF (330 пФ)/ разряд воздуха ± 8 кВ/ функциональное состояние C; ISO 7637-2 импульс 1: уровень серьезности 4/ функциональное состояние C (24 В); ISO 7637-2 импульс 2a: уровень серьезности 4/ функциональное состояние A (24 В); ISO 7637-2 импульс 2b: уровень серьезности 4/ функциональное состояние C (24 В); ISO 7637-2 импульс 3a: уровень серьезности 4/ функциональное состояние A (24 В); ISO 7637-2 импульс 3b: уровень серьезности 4/ функциональное состояние A (24 В); ISO 7637-2 импульс 4: уровень серьезности 4/ функциональное состояние состояние A (24 В); ISO 7637-2 импульс 5: уровень серьезности 3/ функциональное состояние C (24 В); ISO 7637-2 импульс 4: уровень серьезности 4/ функциональное состояние A (12 В) |
| Энергонезависимая память | 16 кБайт |
| Яркость [кд\/м2] | > 800; (регулируется: 0...100 %; с шагом: 1 %) |
