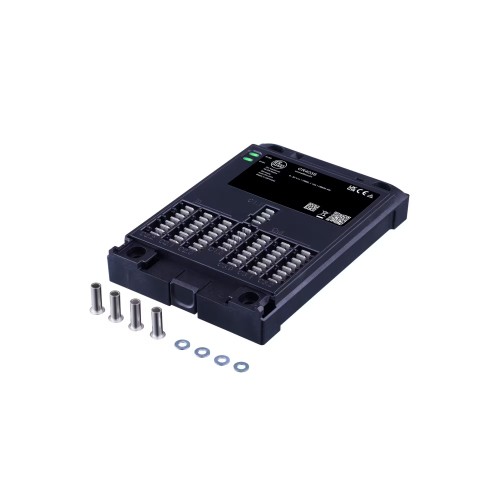

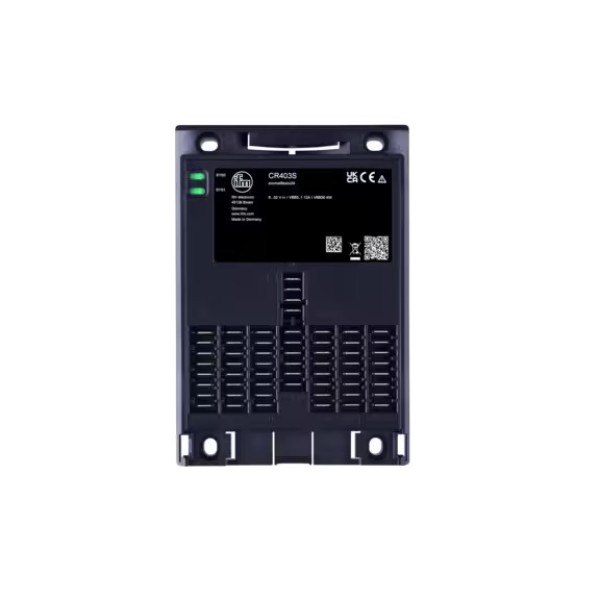

Программируемый контроллер для мобильных машин, ecomatBasic/24 IFM CR403S предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели CR403S при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель CR403S перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Программируемый контроллер для мобильных машин, ecomatBasic/24 IFM CR403S корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| Аналоговый вход | тип функции: Voltage, ratiometric; программный режим: IN_VOLTAGE_RATIO; диапазон входного напряжения [В]: 0...1000-2030 VBB30; входное сопротивление [03A9]: 51000; Разрешение: 12 бит; Точность: ± 320 мВ; входная частота [Гц]: < 330; низкий уровень диагностики: 0 \u2030; (настраивается); высокий уровень диагностики: 1000 \u2030; (настраивается) |
| Виброустойчивость | ISO 16750-3 Тест VII: произвольный, место установки - кузов автомобиля; EN 60068-2-6 синусоидальный: 10...500 Гц \/10 циклов\/ось, синусоидальный |
| Время загрузки | ≤ 3 с |
| Входной сигнал резистора | тип функции: двоичная, высокая; программный режим: IN_RESISTOR; диапазон входного сигнала [\u03A9]: 16...30000; ток измерения [мА]: < 2,0; Разрешение: 12 бит; Точность: 16...3000 \u2126: ± 60\u2126; 3000...15000\u2126: ± 750\u2126; 15000...30000\u2126: ± 3000 \u2126; низкий уровень диагностики: 0\u03A9; (настраивается); высокий уровень диагностики: 30000 \u03A9; (настраивается) |
| Выход PWM-I | тип функции: управляемый током; программный режим: OUT_CURRENT_CSO; Диапазон напряжений [В]: 6...32; ток переключения [А]: 0,025...2,5; выходная частота [Гц]: 20...2000; диапазон регулирования [А]: 0,05...2,5; разрешение управления [мА]: 2; Минимальное сопротивление нагрузки [2126]: 12 В: 4,8 В/ 24 В: 9,6 В; схема защиты: индуктивная нагрузка; тепловая защита; измерение тока [А]: 0...4; точность измерения тока [мА]: ± 37,5; Диагностические функции: обрыв провода; короткое замыкание; контроль тока; нижний предел контроля тока [мА]: 0; (настраивается); верхний предел контроля тока [мА]: 2500; (настраивается) |
| Дисплей | нет применения: светодиод горит зеленым светом; запуск: светодиод мигает зеленым светом 2 Гц; неисправность: светодиод мигает красным светом 10 Гц; запуск отладки: светодиод мигает желтым светом 2 Гц; остановка отладки: светодиод горит желтым светом |
| Жилье | прямоугольный |
| Записи | для использования в качестве контроллера безопасности требуется лицензия (CP100S), доступная отдельно |
| Защита | Степень защиты IP 20 |
| Защита от обратной полярности | да; (VBB30; VBB0, VBB1: в случае питания от бортовой системы/аккумулятора) |
| Интерфейс | Интерфейс CAN 2.0 A\/B ISO 11898 |
| Категория перенапряжения | ii |
| Климатические испытания | EN 60068-2-30 влажный нагрев: циклический: верхний предел температуры 55 °C / 6 циклов; EN 60068-2-78 влажный нагрев: постоянный: 40 °C, относительная влажность 93 %/ период испытания 21 день |
| Количество аналоговых входов | 8 |
| Количество в упаковке | 1 шт."" |
| Количество выходов PWM-I | 2 |
| Количество интерфейсов CAN | 2 |
| Количество резисторных входов | 4 |
| Количество цифровых входов | 12 |
| Количество цифровых выходов | 12 |
| Количество частотных входов | 4 |
| Количество ШИМ-выходов | 12 |
| Коммуникационный интерфейс | мочь |
| Макс. высота над уровнем моря [м] | 5000 |
| Максимальная относительная влажность воздуха [%] | 90; (без конденсации) |
| Масса [г] | 424.4 |
| Массовое запоминающее устройство | Флэш-память объемом 9 Мбайт |
| Материал | корпус: PPE + PS |
| Номер | 2 |
| Номинальное напряжение постоянного тока [В] | 12 \/ 24 |
| Общее количество входов | 12 |
| Общее количество входов и выходов | 24 |
| Общее количество выходных данных | 12 |
| Одобрение UL | Тип корпуса: Открытый; Номер файла UL: E205959; цифровые ШИМ-выходы C3.0: 2,5 А/ 24 В постоянного тока / Режим управления (DC-13); цифровые ШИМ-выходы C3.1: 1,0 А/ 24 В постоянного тока/ Режим управления (DC-13); цифровые / ШИМ-выходы C3.2: 4,0 А/ 24 В постоянного тока/ Режим управления (DC-13) |
| Операционная система | операционная система реального времени |
| Параметры настройки параметров | CODESYS 3.5 |
| Переключатель группы выходов | тип функции: виртуальный коммутатор; программный режим: OUT_DIGITAL_VIRT; Диапазон напряжений [В]: 6...32; измерение напряжения [В]: 0...36; точность измерения напряжения [мВ]: ± 360; Номинальный ток [А]: 12; нижний предел контроля тока [мА]: 0; (настраивается); верхний предел контроля тока [мА]: 12000; (настраивается) |
| Постоянная ударопрочность | ISO 16750-3: 30 g 6 мс/24000 ударов |
| Потребляемая мощность [Вт] | 4; (VBB30) |
| Применение на железнодорожном транспорте | EN 50121-3-2; EN 50155 |
| Примечание о температуре окружающей среды | более подробную информацию смотрите в разделе Диаграммы и графики |
| Протокол | Навесной; SAE J1939 |
| Процессор | 32-разрядный трехъядерный процессор |
| Рабочая память | 2,7 МБайт оперативной памяти |
| Рабочее напряжение [В] | 8...32 постоянного тока |
| Размеры [мм] | 163 x 112 x 25,6 |
| Скорость передачи данных | 20 Кбит/с... 1 Мбит/с |
| Степень загрязнения | 2 |
| Температура окружающей среды [C] | -40...85 |
| Температура хранения [C] | -40...85 |
| Тип крепления | винтовое крепление; (4 x M4) |
| Функция ПЛК соответствует стандарту IEC 61131-3 | да |
| Химические среды | ISO 16750-5: AA, BA, BD, CC, DB, DC, DD; химическая стойкость пластмасс; одновременно допускается только одно химическое вещество |
| Цифровой вход | тип функции: двоичный, на стороне низких частот; программный режим: IN_DIGITAL_CSI; IN_DIGITAL_CSI_NAMUR; диапазон ввода [V]: 0...32; Высокий уровень переключения [V]: > 70 % VBB30; (настраивается); Низкий уровень переключения [V]: < 30 % VBB30; (настраивается); Разрешение: 12 бит; Точность: ± 320 мВ; входная частота [Гц]: < 330; входное сопротивление [\u03A9]: 3200; низкий уровень диагностики: 0 % VBB30; (настраивается); высокий уровень диагностики: 400 % VBB30; (настраивается) |
| Цифровой выход | тип функции: двоичная, высокая; программный режим: OUT_DIGITAL_CSO; Диапазон напряжений [В]: 6...32; ток переключения [А]: 0,025...1,0; Минимальное сопротивление нагрузки [2126]: 12 В: 122126/ 24 В: 242126; схема защиты: индуктивная нагрузка; тепловая защита |
| Частотный вход | тип функции: phase; программный режим: IN_PHASE_CSO; IN_PHASE_CSI; пара входов: A: IN0400 + B: IN0401; A: IN0500 + B: IN0501; диапазон входных сигналов [В]: 0...32; Частота [Гц]: 0,0625...5000; Высокий уровень переключения [В]: > 70 % VBB30; Низкий уровень переключения [В]: < 30 % VBB30; входное сопротивление [03A9]: 10000; Точность: ± 1000b5s |
| ШИМ-выход | тип функции: двоичный, high-side; программный режим: OUT_PWM_CSO; Диапазон напряжений [В]: 6...32; ток переключения [А]: 0,025...1,0; выходная частота [Гц]: 20...2000; соотношение импульсов и пауз: 1...1000-2030; (настраивается); Разрешение: 12030; (20...250 Гц); Минимальное сопротивление нагрузки [2126]: 12 В: 122126/ 24 В: 242126; схема защиты: индуктивная нагрузка; тепловая защита |
| Штекер C1.0 | ВББ0, ВББ1 |
| Штекер C2.0 | В0400, В0401; В0500, В0501 |
| Штекер C2.1 | В0200, В0201; В0300, В0301 |
| Штекер C2.2 | В0000, В0001; В0100, В0101 |
| Штекер C3.0 | ВЫХОД0002, ВЫХОД0003 |
| Штекер C3.1 | ВЫХОД 0004...ВЫХОД 0007 |
| Штекер C3.2 | ВЫХОД 0102, ВЫХОД 0103 |
| Электробезопасность | IEC 61010-1: требования безопасности: общие требования; IEC 61010-2-201: требования безопасности: особые требования к оборудованию управления |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | IEC 61000-6-2: помехоустойчивость; IEC 61000-6-4: уровень шума; ISO 7637-2 импульс 1: уровень серьезности 4/ функциональное состояние C (24 В); ISO 7637-2 импульс 2a: уровень серьезности 4/ функциональное состояние A (24 В); ISO 7637-2 импульс 2b: уровень серьезности 4/ функциональное состояние C (24 В); ISO 7637-2 импульс 3a: уровень серьезности 4/ функциональное состояние A (24 В); ISO 7637-2 импульс 3b: уровень серьезности 4/ функциональное состояние A (24 В); ISO 7637-2 импульс 4: уровень серьезности 3/ функциональное состояние B (12 В); ISO 7637-2 импульс 4: уровень опасности 4/ функциональное состояние B (24 В); ISO 16750-2 (сброс нагрузки): функциональное состояние D (24 В); DIN EN ISO 13766-1: землеройные и строительные машины; UN/ECE-R10: Уровень шума и шумовые помехи: |
| Энергонезависимая память | 10 кБайт |
