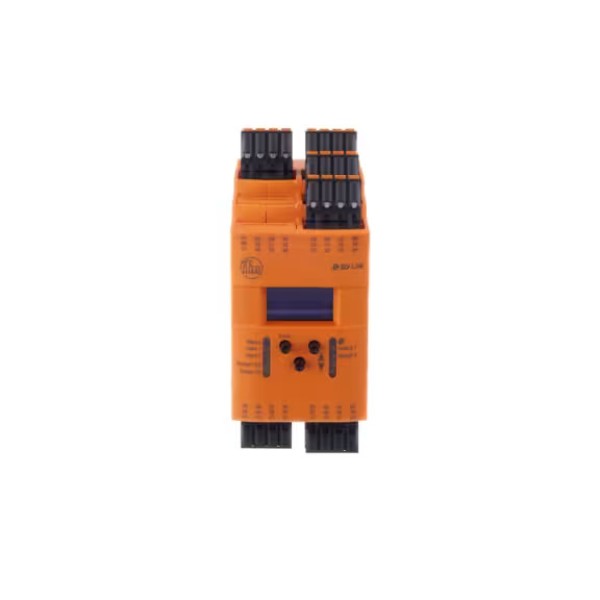

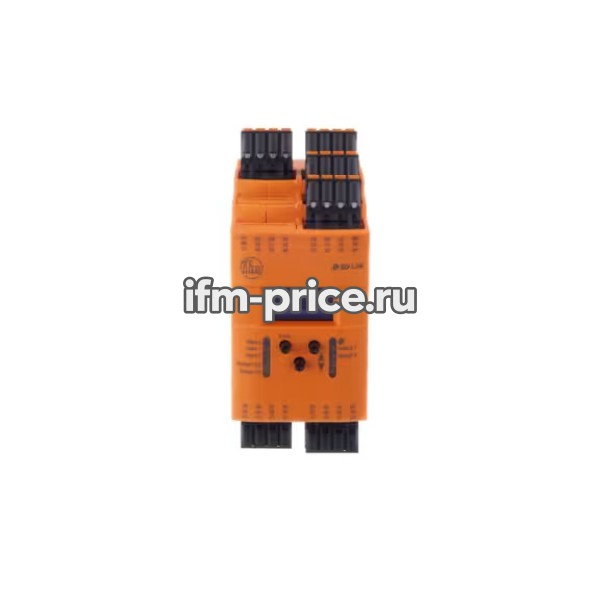

Блок оценки для мониторинга аналоговых стандартных сигналов, МОНИТОР/АНАЛОГОВЫЙ/IOL/AC/DC IFM DL3003 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
При подборе модели DL3003 полезно ориентироваться на параметры из карточки товара: Жилье: прямоугольны. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- тип корпуса: прямоугольны
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель DL3003 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Блок оценки для мониторинга аналоговых стандартных сигналов, МОНИТОР/АНАЛОГОВЫЙ/IOL/AC/DC IFM DL3003 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 150 |
| Аналоговый вход (напряжение) [В] | 0...10 |
| Аналоговый вход (ток) [мА] | 0...20 |
| Аналоговый выходной ток [мА] | 4...20; (макс. 20,5 мА) |
| Входное сопротивление [k\u03A9] | 25 |
| Входное сопротивление [\u03A9] | 300 |
| Дизайн | корпус для монтажа на DIN-рейку |
| Дисплей | 1x OLED-дисплей с подсветкой 128 x 64 пикселей; Состояние переключения: 2x светодиодов, желтый; Питание: 1x светодиодов, зеленый/красный |
| Дополнительная энергия для датчиков постоянного тока [В] | 16.5...27.7; (Защита от короткого замыкания; при постоянном токе: ≤ 200 мА; при переменном токе: ≤ 150 мА) |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Замечания | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
| Защита | IP 20; (при монтаже) |
| Защита от короткого замыкания | нет |
| Категория перенапряжения | ii |
| Клеммы с уровнем защиты | Степень защиты IP 20 |
| клеточные зажимы | ...2.5 мм2"" |
| Количество аналоговых входов | 2; (настраивается) |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество аналоговых входов: 2; Количество цифровых выходов: 2; Количество аналоговых выходов: 1; Количество релейных выходов: 2 |
| Количество релейных выходов | 2; (переключающий контакт) |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Макс. высота над уровнем моря [м] | 4000 |
| Максимальная нагрузка [\u03A9] | 600; (300 \u2126: Рабочее напряжение < 24 В постоянного тока) |
| Максимальная нагрузка по току на выход [мА] | 10 |
| Максимальная относительная влажность воздуха [%] | 80; (31°C; линейно уменьшается до 50 % (40°C)) |
| Максимальная потребляемая мощность постоянного тока [Вт] | 9 |
| Масса [г] | 338.6 |
| Материал | корпус: пластик |
| Минимальное время технологического цикла [мс] | 4.9 |
| Минимальный ток нагрузки [мА] | 10; (> 12 В) |
| Номинальная частота переменного тока [Гц] | 50...60 |
| Номинальное напряжение переменного тока [В] | 110...240 |
| Номинальное напряжение постоянного тока [В] | 24 |
| Одобрение UL | Температура: 60 °C; Тип корпуса: открытый; Номер файла UL: E191692 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1583 |
| Поставляемые товары | зажимы для клетки: 9 |
| Потребляемый ток [мА] | Питание от сети переменного тока: макс. 8 А (включая максимальное напряжение переменного тока для дополнительных устройств) |
| Приложение | 2-канальное аналоговое пороговое реле для стандартных аналоговых сигналов |
| Примечание о температуре окружающей среды | Напряжение переменного тока 110 В: -25...60 °C; 2000...3000 м: макс. 58°C; 3000...4000 м: макс. 56 ° C; Номинальный контактный релейный выход: B300 макс. 50 °C |
| Профили | Интеллектуальный датчик - SSP 4.1.2: Датчик измерения и переключения, 2 канала; Common - I&D: Идентификация и диагностика; Расширение: Управление датчиком; Расширение: Определение количества, переключение при превышении заданного значения; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 110...240 В переменного тока/ 18...30 в постоянного тока; (допустимый режим работы на переменном токе: -20 %/ +10 %) |
| Размеры [мм] | 126 x 50 x 112,4 |
| Разрешающая способность аналогового входа | 12 Бит |
| Рейтинг контакта | 6 А; (макс. 240 В переменного тока / 30 В постоянного тока, см. диаграмму:: Номинальный ток контакта; B300: 6000 циклов) |
| Стандарт SDCI | МЭК 61131-9 |
| Степень загрязнения | 2 |
| Схема | ПНП |
| Температура окружающей среды [C] | -40...60 |
| Температура хранения [C] | -40...85 |
| Температурный коэффициент [% от диапазона \/10 К] | ± 0,1; (> 45°C) |
| Тип крепления | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точность | ± 0,75; (% от конечного значения < 45°C; включая точность аналогового ввода) |
| Требуемый класс главного порта | A |
| Функция обучения | да |
| Частота переключения переменного тока [Гц] | < 2 |
| Частота переключения постоянного тока [Гц] | < 2 |
| Электрически разделенный | да |
| Электробезопасность | EN 61010-1; EN 61010-2-201 |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | EN 61000-6-2; EN 61000-6-8 |
