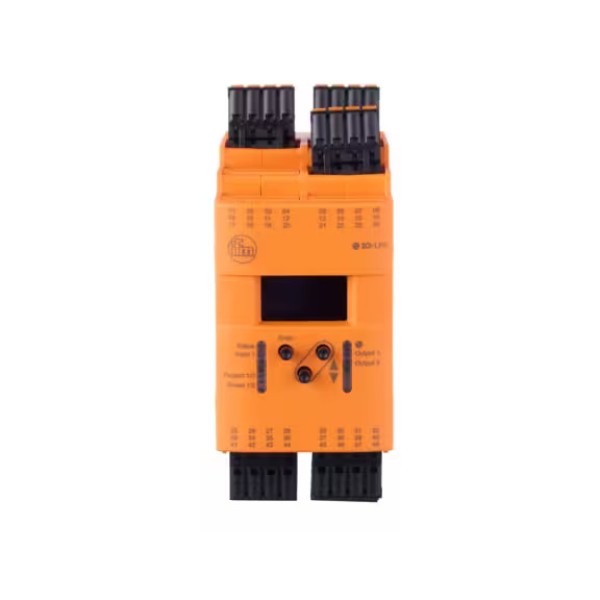

Вычислительный блок для мониторинга и преобразования частотных сигналов, МОНИТОР/ЧАСТОТА/IOL/AC/DC IFM DW3003 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели DW3003 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель DW3003 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Вычислительный блок для мониторинга и преобразования частотных сигналов, МОНИТОР/ЧАСТОТА/IOL/AC/DC IFM DW3003 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| Аналоговое выходное напряжение [В] | 0...10 |
| Аналоговый выходной ток [мА] | 4...20; (макс. 20,5 мА) |
| Входная схема цифровых входов | PNP; (тип 3 (IEC 61131-2)) |
| Высокий входной ток [мА] | 2...4 |
| Высокий уровень переключения [В] | 11...28 |
| Диапазон измерения [Гц] | 0.1...15000 |
| Диапазон измерения [Ед/мин] | 6...900000 |
| Диапазон настройки, Гц [Гц] | 0.1...10000 |
| Дизайн | корпус для монтажа на DIN-рейку |
| Дисплей | 1 x OLED-дисплей с подсветкой 128 x 64 пикселей; Состояние переключения: 2 x светодиодов, желтый; Питание: 1 x светодиодов, красный/зеленый |
| Дополнительная энергия для датчиков постоянного тока [В] | 16.5...27.7; (Защита от короткого замыкания; при постоянном токе: ≤ 200 мА; при переменном токе: ≤ 150 мА) |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Замечания | Для получения информации об установке и эксплуатации, пожалуйста, ознакомьтесь с инструкцией по эксплуатации. |
| Защита | IP 20; (при монтаже) |
| Защита от короткого замыкания | нет |
| Категория перенапряжения | ii |
| Клеммы с уровнем защиты | Степень защиты IP 20 |
| клеточные зажимы | ...2.5 мм2"" |
| Количество аналоговых выходов | 1; (настраивается) |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых входов: 3; Количество цифровых выходов: 2; Количество аналоговых выходов: 1; Количество релейных выходов: 2 |
| Количество релейных выходов | 2; (переключающий контакт) |
| Количество цифровых входов | 3; (1 повторение частоты, 1 сброс, 1 перезапуск) |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Макс. высота над уровнем моря [м] | 4000 |
| Максимальная нагрузка [\u03A9] | 600; (300 \u2126: Рабочее напряжение < 24 В постоянного тока) |
| Максимальная нагрузка по току на выход [мА] | 10 |
| Максимальная относительная влажность воздуха [%] | 80; (31°C; линейно уменьшается до 50 % (40°C)) |
| Максимальная потребляемая мощность постоянного тока [Вт] | 9 |
| Масса [г] | 336.1 |
| Материал | корпус: пластик |
| Минимальное время технологического цикла [мс] | 4.3 |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Минимальный ток нагрузки [мА] | 10; (> 12 В) |
| Низкий входной ток [мА] | 0...1.5 |
| Низкий уровень переключения [В] | 0...5 |
| Номинальная частота переменного тока [Гц] | 50...60 |
| Номинальное напряжение переменного тока [В] | 110...240 |
| Номинальное напряжение постоянного тока [В] | 24 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1584 |
| Поставляемые товары | зажимы для клетки: 8 |
| Потребляемый ток [мА] | Питание от сети переменного тока: макс. 8 А (включая максимальное напряжение переменного тока для дополнительных устройств) |
| Приложение | Преобразование импульсных последовательностей в аналоговые стандартные сигналы; система оценки частоты импульсов, частоты вращения, быстродействия, циклов и рабочих циклов станка |
| Примечание о температуре окружающей среды | Напряжение переменного тока 110 В: -25...60 °C; 2000...3000 м: макс. 58°C; 3000...4000 м: макс. 56 ° C; Номинальный контактный релейный выход: B300 макс. 50 °C |
| Профили | Интеллектуальный датчик - SSP 4.2.1: Датчик измерения и переключения, высокое разрешение, 1 канал; Common - I&D: Идентификация и диагностика; Расширение: Управление датчиком; Расширение: Определение количества, переключение при превышении заданного значения; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 110...240 В переменного тока/ 18...30 в постоянного тока; (допустимый режим работы на переменном токе: -20 %/ +10 %) |
| Размеры [мм] | 126 x 50 x 112,4 |
| Рейтинг контакта | 6 А; (макс. 240 В переменного тока / 30 В постоянного тока, см. диаграмму:: Номинальный ток контакта; B300: 6000 циклов) |
| Стандарт SDCI | МЭК 61131-9 |
| Степень загрязнения | 2 |
| Схема | ПНП |
| Температура окружающей среды [C] | -40...60 |
| Температура хранения [C] | -40...85 |
| Тип крепления | Монтаж на DIN-рейку; (TH35 (EN 60715)) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точность | ± 0,6; (% от конечного значения) |
| Требуемый класс главного порта | A |
| Частота переключения переменного тока [Гц] | < 2 |
| Частота переключения постоянного тока [Гц] | < 2 |
| Электрически разделенный | да |
| Электробезопасность | EN 61010-1; EN 61010-2-201 |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | EN 61000-6-2; EN 61000-6-8 |
