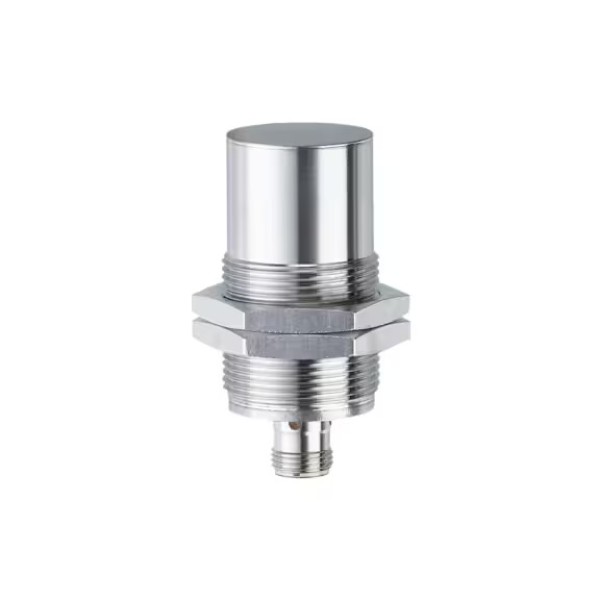

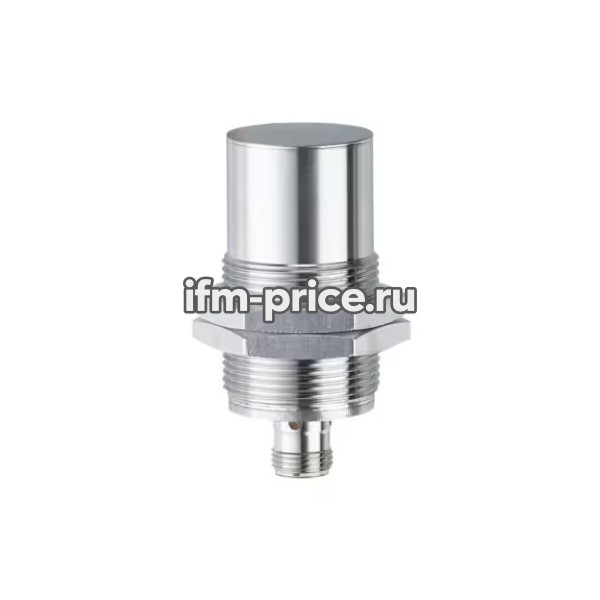

Индуктивный цельнометаллический датчик, IIK3025-BPKG/AM/P/US104/3G/3D IFM II503A предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
В составе линии такой датчик помогает контролировать металлические детали, кулачки, флажки, упоры и другие элементы механизма. Сигнал можно использовать для блокировок, подтверждения положения, запуска следующего шага цикла или остановки оборудования.
При подборе модели II503A полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открытый; Диапазон измерения [мм]: 25; Защита: IP 67; (при использовании вне опасной зоны:; Жилье: Резьбовой тип. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- рабочий диапазон или зона контроля: 25
- исполнение сигнала/выхода: нормально открытый
- защита корпуса: IP 67; (при использовании вне опасной зоны:
- тип корпуса: Резьбовой тип
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель II503A перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Индуктивный цельнометаллический датчик, IIK3025-BPKG/AM/P/US104/3G/3D IFM II503A корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 1352 |
| Быстрые изменения температуры | EN 60068-2-14 Na: TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = 10 с, 50 циклов |
| Виброустойчивость | EN 60068-2-6 Fc: 20 g (10...3000 Гц)/ 50 циклов развертки на каждой частоте; 1 октава в минуту по 3 осям |
| Выходная функция | нормально открытый |
| Гистерезис [% от Sr] | 1...20 |
| Диапазон измерения [мм] | 25 |
| Дисплей | Статус переключения: 4 светодиода x 90\u00B0, желтый |
| Жилье | Резьбовой тип |
| Замечания | Для поддержания данных по электромагнитной совместимости:; Выровняйте напряжение, подсоединив корпус датчика к заземлению машины. |
| Защита | IP 67; (при использовании вне опасной зоны: IP 65, IP 67, IP 68, IP 69K) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Испытание солевым аэрозолем | EN 60068-2-52 Kb: уровень опасности 5 (4 цикла тестирования) |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Маркировка ATEX | II 3G Ex ec IIC T4 Gc |
| Масса [г] | 139.771 |
| Материал | нержавеющая сталь (1.4404 \/316L); PEI; стопорные гайки: латунь с покрытием из белой бронзы |
| Момент затяжки [Нм] | 80 |
| Монтаж | монтируется не заподлицо |
| Номинальное давление | 100 бар: 10 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Обозначение резьбы | M30 x 1,5 |
| Поправочный коэффициент | сталь: 1 \/ нержавеющая сталь: 1 \/ латунь: 0,9 \/ алюминий: 0,6 \/ медь: 0,5 |
| Поставляемые товары | стопорные гайки: 2 |
| Постоянная ударопрочность | EN 60068-2-27 Ea: 40 g 6 мс; 4000 ударов в каждом направлении по 3 координатным осям |
| Потребляемый ток [мА] | < 25 |
| Приложение | Для применения во взрывоопасных зонах |
| Примечание по номинальному давлению | чувствуя лицо |
| Рабочее напряжение [В] | 10...30 постоянного тока |
| Рабочее расстояние [мм] | 0...20.3 |
| Размеры [мм] | М30 х 1,5 \/Л = 65 |
| Реальный диапазон измерения Sr [мм] | 25 ± 10 % |
| Смещение точки переключения [% от Sr] | -10...10 |
| Соединитель | 1 x M12; кодировка: A; Контакты: 3, позолоченные"" |
| Специальная функция | позолоченные контакты; Увеличенный диапазон измерения; Цельнометаллический корпус |
| Температура окружающей среды [C] | -40...60 |
| Увеличенный диапазон измерения | да |
| Ударопрочность | EN 60068-2-27 Ea: полусинусоидальная нагрузка 100 g продолжительностью 11 мс; по 3 удара в каждом направлении по 3 координатным осям |
| Ударопрочность | EN 60068-2-75 Ehc: 1 Дж |
| Утверждение | BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X |
| Цельнометаллический корпус | да |
| Частота переключения постоянного тока [Гц] | 250 |
| Электрическое проектирование | ПНП |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD; EN 61000-4-3 Высокочастотное излучение: 10 В/м; EN 61000-4-4 Импульсный ток: 2 кВ; EN 61000-4-6 Высокочастотный ток: 10 В; EN 55011: класс B |
