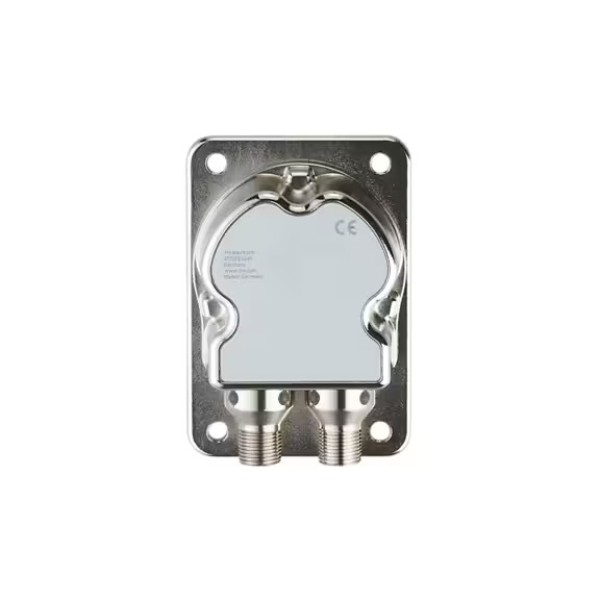

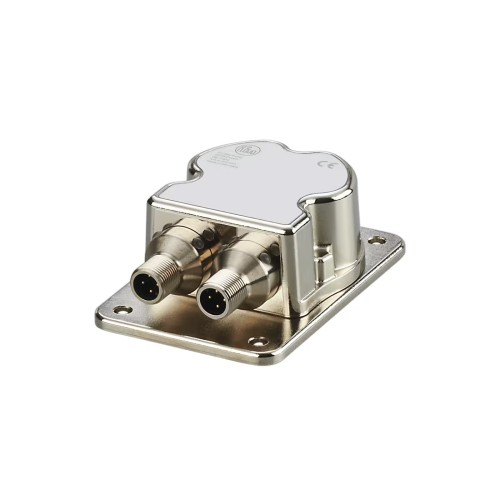

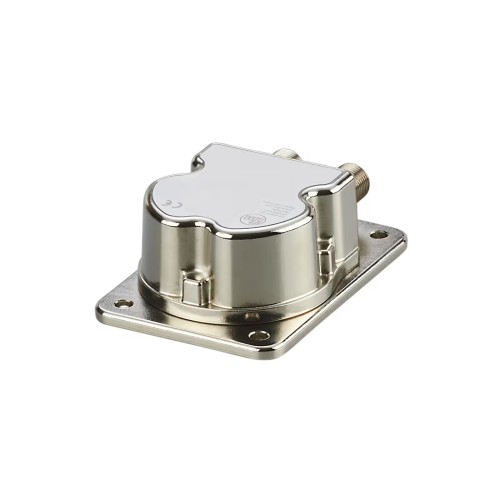

Датчик наклона, INC-M2M360ABIAKG/US IFM JN2200 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
При подборе модели JN2200 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открытый. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открытый
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель JN2200 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик наклона, INC-M2M360ABIAKG/US IFM JN2200 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 176 |
| Аналоговое выходное напряжение [В] | 2...10; (в случае неисправности: 1 В) |
| Аналоговые данные процесса | 2 |
| Аналоговый выходной ток [мА] | 4...20; (в случае неисправности: 2 мА) |
| Виброустойчивость | DIN EN 60068-2-64: 10...2000 Гц Тест VII / произвольный, место установки - кузов автомобиля; DIN EN 60068-2-6: 10...500 Гц/ 10 g 10 циклов/ось, синус |
| Влажный жар | DIN EN 60068-2-30: циклическая максимальная температура 55 °C/ относительная влажность 95 % 2 цикла по 24 часа |
| Время задержки включения питания [с] | 300; (время прогрева; Максимальное время инициализации: 1000 мс) |
| Выходная функция | нормально открытый/ закрытый; (программируемый) |
| Выходной сигнал | аналоговый сигнал; сигнал переключения |
| Гистерезис [°] | ≤ ± 0,05 |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения вибрации [г] | 16; (± 2; ± 4; ±8 g настраиваемый) |
| Диапазон измерения вибрации [мм\с] | 3200 |
| Диапазон углов [°] | ± 180 |
| Диапазон частот [Гц] | 0.1...400 |
| Дисплей | Питание: 1 х светодиод, зеленый; Заданное значение: 1 х светодиод, желтый |
| Доработка IO-Link | 1.1 |
| Замечания | устройство соответствует категории перенапряжения II |
| Защита | IP 65; IP 67; IP 68; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Испытание солевым аэрозолем | DIN EN 60068-2-52: уровень опасности 5 (автомобиль) |
| Класс защиты | III |
| Количество аналоговых выходов | 2 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 2 |
| Количество измерительных осей | Настраиваемый X\ / Y \/ Z |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 220; (220 (9,2615 В)/ 500 (15202630 В)) |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Максимальный потребляемый ток [мА] | 330; (9,2 В постоянного тока; -40°C) |
| Масса [г] | 410 |
| Материал | корпус: цельнолитой цинк с никелированным покрытием |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное сопротивление нагрузке [\u03A9] | 1000; (10000 (12...13,5 В) \/ 1000 (13,5...30 В)) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 125; (125 мА (85° C); 200 мА (60° C); 250 мА (40° C)) |
| Общее количество выходных данных | 4 |
| Ориентация при монтаже | Горизонтальный |
| Параметры настройки параметров | угол (X/Y)/ вибрация (Veff/ aPeak); гистерезис/ окно; Точки переключения; логика переключения; индикация неисправностей; самодиагностика; выходной ток/напряжение |
| Повторяемость [°] | ≤ ± 0,1 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 416 |
| Поставляемые товары | Защитный чехол |
| Потребляемый ток [мА] | 90; (24 В постоянного тока, 25°C) |
| Предельная частота [Гц] | 0,5...10; (настраивается) |
| Прецизионный аналоговый выход [%] | ≤ 1 |
| Приложение | Высокоточное измерение наклона по 2 осям для мобильных и промышленных применений |
| Принцип действия | статический |
| Принцип измерения | Емкостный MEMS-модуль |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса; Функция: Диагностика устройства |
| Рабочее напряжение [В] | 9,2...30 В постоянного тока; (выходное напряжение: 12...30 в постоянного тока; канал ввода-вывода: 18...30 в постоянного тока) |
| Размеры [мм] | 90 х 62 х 33,2 |
| Разрешение [°] | 0.05 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A"" |
| Стандарт | Соответствует требованиям стандарта ECE R 10, rev. 5; ISO 7637-3: 2007-07 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [C] | -40...85 |
| Температура хранения [C] | -40...85 |
| Температурный коэффициент [1\/К] | ≤ ± 0,02 \u00B0 |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точность [°] | ≤ ± 0,5; (абсолютный) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 100 г за 1 мс/10000 ударов по оси (X/Y); DIN EN 60068-2-29: 30 г за 6 мс/24000 ударов (отбойник) |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD; DIN EN 61000-4-3 Высокочастотное излучение: 10 В/м; DIN EN 61000-4-4 Импульсное излучение: 2 кВ; DIN EN 61000-4-6 Высокочастотное излучение: 10 В; DIN EN 55022 класс B/ CISPR 16-2-3: 30-1000 МГц; CISPR 25 ECE R 10: 30 - 1000 МГц узкополосный и широкополосный; ISO 11452-2 ECE R 10: 20 - 2000 МГц/30 В/м; ISO 7637-2 ECE R 10: импульсы 1, 2a, 2b, 3a, 3b, 4 и излучение импульсов во время работы, включения, коммутации-выкл.; ISO 7637-3: - импульс 80 В a \/ + импульс 80 В b |
