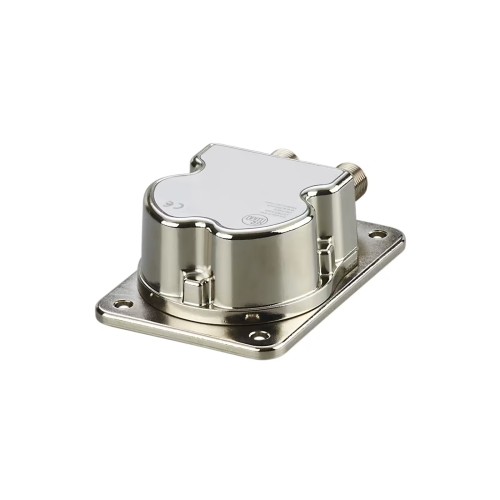

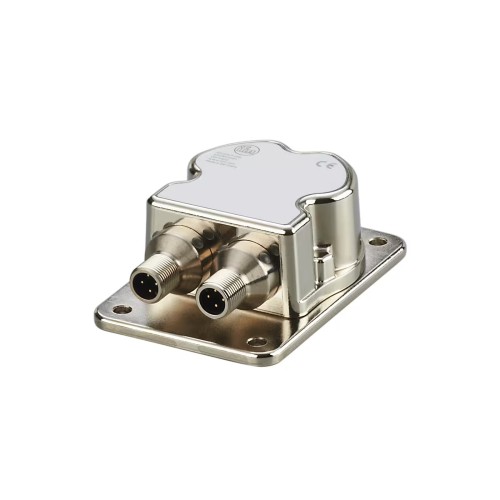

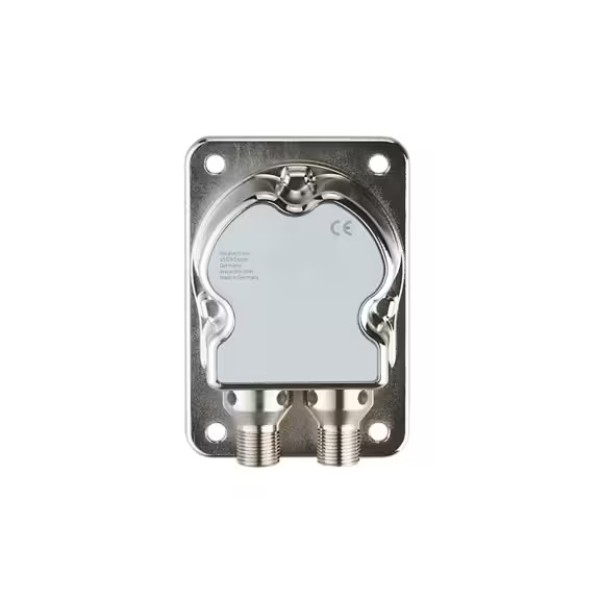

Датчик наклона, INC-M2M090ABIAKG/US IFM JN2201 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
При подборе модели JN2201 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открытый. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открытый
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель JN2201 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Датчик наклона, INC-M2M090ABIAKG/US IFM JN2201 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MTTF [годы] | 176 |
| Аналоговое выходное напряжение [В] | 2...10; (в случае неисправности: 1 В) |
| Аналоговые данные процесса | 2 |
| Аналоговый выходной ток [мА] | 4...20; (в случае неисправности: 2 мА) |
| Виброустойчивость | DIN EN 60068-2-64: 10...2000 Гц Тест VII / произвольный, место установки - кузов автомобиля; DIN EN 60068-2-6: 10...500 Гц/ 10 g 10 циклов/ось, синус |
| Влажный жар | DIN EN 60068-2-30: циклическая максимальная температура 55 °C/ относительная влажность 95 % 2 цикла по 24 часа |
| Время задержки включения питания [с] | 300; (время прогрева; Максимальное время инициализации: 1000 мс) |
| Выходная функция | нормально открытый/ закрытый; (программируемый) |
| Выходной сигнал | аналоговый сигнал; сигнал переключения |
| Гистерезис [°] | ≤ ± 0,05 |
| Двоичный файл данных процесса | 2 |
| Диапазон углов [°] | ± 45 |
| Дисплей | Питание: 1 х светодиод, зеленый; Заданное значение: 1 х светодиод, желтый |
| Доработка IO-Link | 1.1 |
| Замечания | устройство соответствует категории перенапряжения II |
| Защита | IP 65; IP 67; IP 68; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Испытание солевым аэрозолем | DIN EN 60068-2-52: уровень опасности 5 (автомобиль) |
| Класс защиты | III |
| Количество аналоговых выходов | 2 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 2 |
| Количество измерительных осей | 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 220; (220 (9,2615 В)/ 500 (15202630 В)) |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Максимальный потребляемый ток [мА] | 380; (9,2 В постоянного тока; -40°C) |
| Масса [г] | 451 |
| Материал | корпус: цельнолитой цинк с никелированным покрытием |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное сопротивление нагрузке [\u03A9] | 1000; (10000 (12...13,5 В) \/ 1000 (13,5...30 В)) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 125; (125 мА (85° C); 200 мА (60° C); 250 мА (40° C)) |
| Общее количество выходных данных | 4 |
| Ориентация при монтаже | Горизонтальный |
| Параметры настройки параметров | угол (X\/Y); гистерезис/окно; Точки переключения; логика переключения; индикация неисправностей; самодиагностика; выходной ток/напряжение |
| Повторяемость [°] | ≤ ± 0,01 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 417 |
| Поставляемые товары | Защитный чехол |
| Потребляемый ток [мА] | 100; (24 В постоянного тока, 25°C) |
| Предельная частота [Гц] | 0,5...10; (настраивается) |
| Прецизионный аналоговый выход [%] | ≤ 1 |
| Приложение | Высокоточное измерение наклона по 2 осям для мобильных и промышленных применений |
| Принцип действия | статический |
| Принцип измерения | Емкостный MEMS-модуль |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса; Функция: Диагностика устройства |
| Рабочее напряжение [В] | 9,2...30 В постоянного тока; (выходное напряжение: 12...30 в постоянного тока; канал ввода-вывода: 18...30 в постоянного тока) |
| Размеры [мм] | 90 х 62 х 33,2 |
| Разрешение [°] | 0.01 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Стандарт | Соответствует требованиям стандарта ECE R 10, rev. 5; ISO 7637-3: 2007-07 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [C] | -40...85 |
| Температура хранения [C] | -40...85 |
| Температурный коэффициент [1\/К] | ≤ ± 0,0008 \u00B0 |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точность [°] | ≤ ± 0,01; (абсолютный) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 100 г за 1 мс/10000 ударов по оси (X/Y); DIN EN 60068-2-29: 30 г за 6 мс/24000 ударов (отбойник) |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD; DIN EN 61000-4-3 Высокочастотное излучение: 10 В/м; DIN EN 61000-4-4 Импульсное излучение: 2 кВ; DIN EN 61000-4-6 Высокочастотное излучение: 10 В; DIN EN 55022 класс B/ CISPR 16-2-3: 30-1000 МГц; CISPR 25 ECE R 10: 30 - 1000 МГц узкополосный и широкополосный; ISO 11452-2 ECE R 10: 20 - 2000 МГц/30 В/м; ISO 7637-2 ECE R 10: импульсы 1, 2a, 2b, 3a, 3b, 4 и излучение импульсов во время работы, включения, коммутации-выкл.; ISO 7637-3: - импульс 80 В a \/ + импульс 80 В b |
