12 месяцев гарантия от IFM Electronic-
-
-

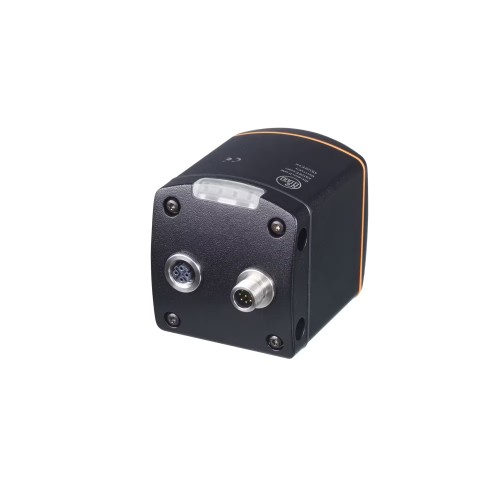

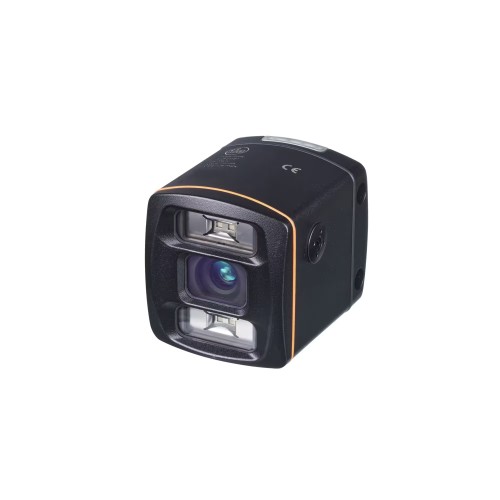

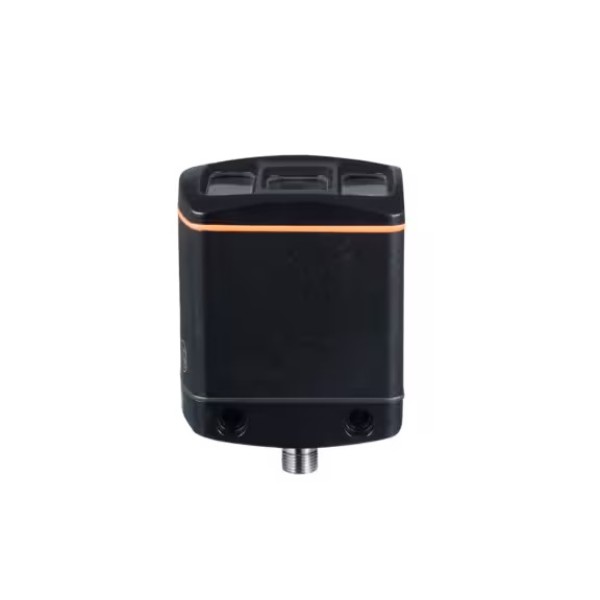

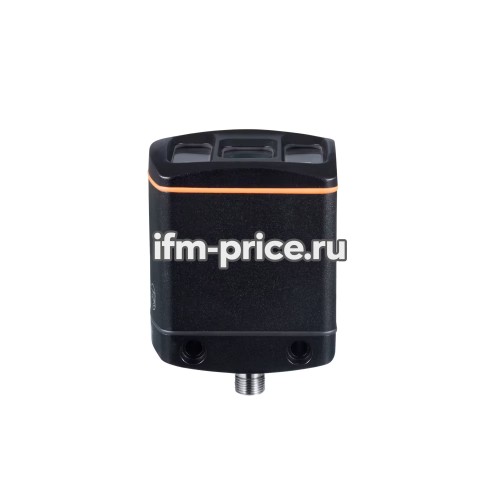

Фотокамера ToF, O3DIRDKG/E1/GM/T/40 IFM O3D301 предназначен для бесконтактного обнаружения объектов в автоматизированных системах. Фотоэлектрический принцип работы подходит для конвейеров, упаковочных машин, сортировочных участков и других узлов, где нужно контролировать наличие, проход или положение детали.
Датчик подходит для задач, где нужен быстрый контроль объекта без механического контакта. Его можно использовать на участках подачи, транспортировки, позиционирования и подсчета изделий. При внедрении важно учитывать фон, цвет поверхности, расстояние до объекта и условия загрязнения рабочей зоны.
При подборе модели O3D301 полезно ориентироваться на параметры из карточки товара: Жилье: прямоугольный. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- тип корпуса: прямоугольный
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель O3D301 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Фотокамера ToF, O3DIRDKG/E1/GM/T/40 IFM O3D301 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 45 |
| Виброустойчивость | DIN EN 60068-2-6: 2 г/ (10...150 Гц); DIN EN 60068-2-64: среднеквадратичное значение 2,3 г/ (10...500 Гц) |
| Встроенное освещение | да; (инфракрасный диапазон: 850 нм) |
| Входная схема цифровых входов | 24 В PNP\/NPN; (настраивается; IEC 61131-2 Тип 3) |
| Датчик изображения | PMD 3D ToF-чип |
| Диапазон измерения [м] | < 30 |
| Дисплей | Функция: 2 светодиода, зеленый индикатор питания Ethernet; Статус переключения: 2 светодиода, желтый, ВЫХОД 1, ВЫХОД 2 |
| Допуск по рабочему напряжению [%] | -15...20 |
| Жилье | прямоугольный |
| Заводские настройки | IP-адрес: 192.168.0.69; маска подсети: 255.255.255.0; IP-адрес шлюза: 192.168.0.201 |
| Замечания | Повторяемость и точность зависят от настроек изображения и условий окружающей среды. Значения, приведенные в техническом паспорте, применимы к типичным настройкам и условиям. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Категория перенапряжения | ii |
| Класс защиты | III |
| Класс защиты от лазера | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых входов: 1; Количество цифровых выходов: 2 |
| Количество интерфейсов Ethernet | 1 |
| Количество цифровых входов | 1; (включая вход триггера) |
| Количество цифровых выходов | 2; (настраивается) |
| Коммуникационный интерфейс | Локальная сеть |
| Макс. высота над уровнем моря [м] | 4000 |
| Максимальная нагрузка по току на выход [мА] | 100 |
| Максимальная относительная влажность воздуха [%] | 90; (без конденсации) |
| Максимальная устойчивость к постороннему свету [klx] | 8; (при пониженной точности и повторяемости измерений: < 100) |
| Максимальная частота считывания [Гц] | 25 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 1 |
| Максимальный потребляемый ток [мА] | 830; (среднее значение при 24 В постоянного тока; с переключаемыми выходами; <1600 пиковых импульсов тока) |
| Масса [г] | 785 |
| Материал | корпус: цельнолитой алюминий; передняя линза: gorilla glass; Функциональный дисплей: PA |
| Момент затяжки [Нм] | < 0.8 |
| Общее количество выходных данных | 2 |
| Параметры настройки параметров | через ПК с помощью ifm Vision Assistant или XML-RPC; программный API для C, C++ и Halcon |
| Поставляемые товары | Защитные чехлы; пружинные шайбы |
| Потребляемый ток [мА] | 350; (типичный) |
| Приложение | Камера для вывода данных 3D-изображения |
| Примечание о рабочем расстоянии | размер объекта: 200 x 200 мм; коэффициент отражения: 18 % |
| Протокол | TCP\/IP |
| Рабочее напряжение [В] | 24 В постоянного тока; (EN 61131-2) |
| Рабочее расстояние [мм] | 300...8000 |
| Размеры [мм] | 72 x 67,1 x 82,6 |
| Разрешение изображения 3D [пикселей] | 352 x 264 |
| Скорость передачи данных | 10 Мбит/с; 100 Мбит/с |
| Соединитель | 1 x M12; кодировка: A; Количество контактов: 5 |
| Спусковой крючок | 24 В PNP\/NPN (IEC 61131-2 Тип 3) |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Степень загрязнения | 3 |
| Температура окружающей среды [C] | -10...50 |
| Температура хранения [C] | -40...85 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип использования | Настройка параметров; Передача данных |
| Тип освещения | Инфракрасный свет |
| Угол раскрытия 3D [°] | 40 x 30; (номинальное значение без коррекции искажений объектива) |
| Ударопрочность | DIN EN 60068-2-27: 50 г/ (11 мс) без повторения; DIN EN 60068-2-27: 40 г/ (6 мс) без повторения |
| Указания по лазерной защите | Осторожно, невидимое лазерное излучение; EN 60825-1:2014 +A11:2021; IEC 60825-1:2014; Соответствует стандарту 21 CFR 1040.10, за исключением соответствия стандарту IEC 60825-1 Ed. 3, как описано в уведомлении о лазере № 56 от 8 мая 2019 года. |
| Электрическое проектирование | 24 В PNP\/NPN; (EN 61131-2) |
| Электробезопасность | DIN EN IEC 61010-2-201: электроснабжение только по цепям PELV |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN IEC 61000-6-4: излучение помех / промышленная среда; DIN EN IEC 61000-6-2: помехоустойчивость/ промышленная среда |
