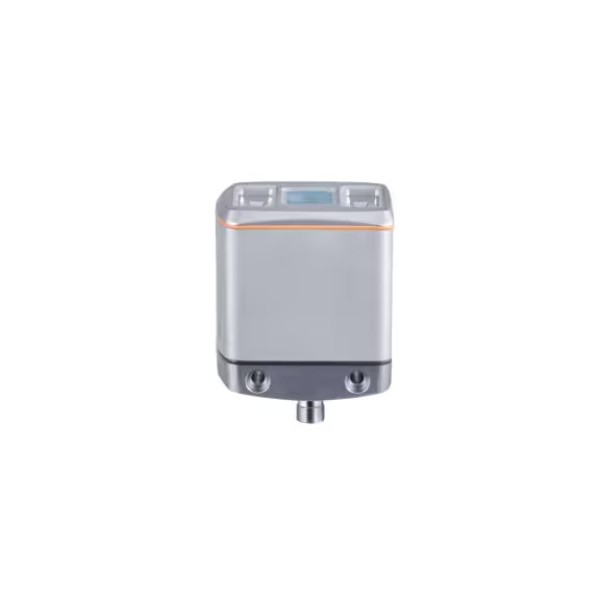

3D-датчик, O3DIRDKG/E1/GM/W/70 IFM O3D314 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
При подборе модели O3D314 полезно ориентироваться на параметры из карточки товара: Выходная функция: 24 В PNP\/NPN; (EN 61131-2); Жилье: прямо. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: 24 В PNP\/NPN; (EN 61131-2)
- тип корпуса: прямо
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель O3D314 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой 3D-датчик, O3DIRDKG/E1/GM/W/70 IFM O3D314 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| Аналоговое выходное напряжение [В] | 0...10 |
| Аналоговый выходной ток [мА] | 4...20 |
| Виброустойчивость | DIN EN 60068-2-6: 2 г/ (10...150 Гц); DIN EN 60068-2-64: среднеквадратичное значение 2,3 г/ (10...500 Гц) |
| Встроенное освещение | да; (инфракрасный: светодиод невидимого излучения с длиной волны 850 нм) |
| Входная схема цифровых входов | 24 В PNP\/NPN; (настраивается; IEC 61131-2 Тип 3) |
| Выходная функция | 24 В PNP\/NPN; (EN 61131-2) |
| Датчик изображения | PMD 3D ToF-чип |
| Диапазон измерения [м] | < 30 |
| Дисплей | Функция: 2 светодиода, зеленый индикатор питания Ethernet; Статус переключения: 2 светодиода, желтый, ВЫХОД 1, ВЫХОД 2 |
| Жилье | прямоугольный |
| Заводские настройки | IP-адрес: 192.168.0.69; маска подсети: 255.255.255.0; IP-адрес шлюза: 192.168.0.201 |
| Защита | IP 65; IP 67; IP 69K |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Категория перенапряжения | ii |
| Класс защиты | III |
| Количество аналоговых выходов | 1; (настраивается) |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 3; Количество аналоговых выходов: 1 |
| Количество цифровых входов | 2 |
| Количество цифровых выходов | 3; (настраивается) |
| Коммуникационный интерфейс | Локальная сеть |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная нагрузка по току на выход [мА] | 100 |
| Максимальная устойчивость к постороннему свету [klx] | 8; (при пониженной точности и повторяемости измерений: < 100) |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 1 |
| Максимальный потребляемый ток [мА] | 2400; (пиковый импульсный ток) |
| Масса [г] | 1137.5 |
| Материал | корпус: нержавеющая сталь (1.4404 \/ 316L); передняя линза: PMMA; Функциональный дисплей: PA |
| Минимальное сопротивление нагрузке [\u03A9] | 10000 |
| Момент затяжки [Нм] | < 0.8 |
| Общее количество выходных данных | 3 |
| Параметры настройки параметров | через ПК с помощью ifm Vision Assistant |
| Поставляемые товары | Защитные чехлы |
| Потребляемая мощность [Вт] | 10; (типичное значение) |
| Потребляемый ток [мА] | 420; (максимальное среднее значение: < 1600 мА) |
| Прецизионный аналоговый выход [%] | 1 |
| Приложение | Определение размеров объекта; Контроль комплектности; Контроль уровня; контроль расстояния; контроль объема; навигация по захвату робота; разгрузка паллет |
| Примечание о рабочем расстоянии | размер объекта: 200 x 200 мм; коэффициент отражения: 18 % |
| Протокол | TCP\/IP; EtherNet\/IP; PROFINET |
| Рабочее напряжение [В] | 20,4...28,8 постоянного тока; (EN 61131-2) |
| Рабочее расстояние [мм] | 300...8000 |
| Размеры [мм] | 72 x 65 x 78 |
| Разрешающая способность аналогового выхода | 12 бит |
| Разрешение изображения 3D [пикселей] | 176 x 132 |
| Скорость передачи данных | 10; 100 |
| Соединитель | 1 x M12; кодировка: A; Количество контактов: 8 |
| Спусковой крючок | 24 В PNP\/NPN (IEC 61131-2 Тип 3) |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Температура окружающей среды [C] | -10...50 |
| Температура хранения [C] | -40...85 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип использования | Настройка параметров; Передача данных |
| Тип освещения | Инфракрасный свет |
| Угол раскрытия 3D [°] | 70 x 51; (номинальное значение без коррекции искажений объектива) |
| Ударопрочность | DIN EN 60068-2-27: 50 г/ (11 мс) без повторения; DIN EN 60068-2-27: 40 г/ (6 мс) без повторения |
| Фотобиологическая безопасность | освобожденная группа; (DIN EN 62471) |
| Частота повторения изображения в формате 3D [Гц] | 25 |
| Электробезопасность | DIN EN 61010-2-201: электроснабжение только по цепям PELV |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-4: излучение помех / промышленная среда; DIN EN 61000-6-2: помехоустойчивость/ промышленная среда |
