12 месяцев гарантия от IFM Electronic-
-
-

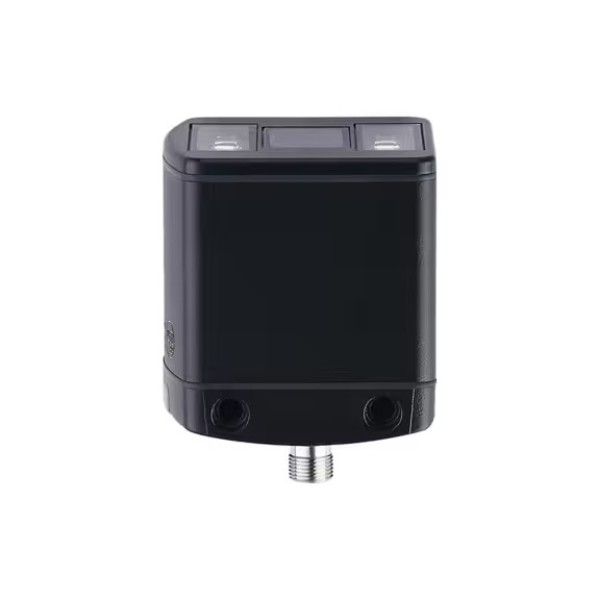

3D-датчик, O3DIRDKG/E1/GM/S/60 IFM O3D352 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
При подборе модели O3D352 полезно ориентироваться на параметры из карточки товара: Выходная функция: 24 В PNP\/NPN; (EN 61131-2); Жилье: прямо. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: 24 В PNP\/NPN; (EN 61131-2)
- тип корпуса: прямо
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель O3D352 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением 3D-датчик, O3DIRDKG/E1/GM/S/60 IFM O3D352 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| Аналоговое выходное напряжение [В] | 0...10 |
| Аналоговый выходной ток [мА] | 4...20 |
| Виброустойчивость | DIN EN 60068-2-6: 2 г/ (10...150 Гц); DIN EN 60068-2-64: среднеквадратичное значение 2,3 г/ (10...500 Гц) |
| Встроенное освещение | да; (инфракрасный: светодиод невидимого излучения с длиной волны 850 нм) |
| Входная схема цифровых входов | 24 В PNP\/NPN; (настраивается; IEC 61131-2 Тип 3) |
| Выходная функция | 24 В PNP\/NPN; (EN 61131-2) |
| Датчик изображения | PMD 3D ToF-чип |
| Диапазон измерения [м] | < 30 |
| Дисплей | Функция: 2 светодиода, зеленый индикатор питания Ethernet; Статус переключения: 2 светодиода, желтый, ВЫХОД 1, ВЫХОД 2 |
| Жилье | прямоугольный |
| Заводские настройки | IP-адрес: 192.168.0.69; маска подсети: 255.255.255.0; IP-адрес шлюза: 192.168.0.201 |
| Защита | Степень защиты IP 65 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Категория перенапряжения | ii |
| Класс защиты | III |
| Количество аналоговых выходов | 1; (настраивается) |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 3; Количество аналоговых выходов: 1 |
| Количество цифровых входов | 2 |
| Количество цифровых выходов | 3; (настраивается) |
| Коммуникационный интерфейс | Локальная сеть |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная нагрузка по току на выход [мА] | 100 |
| Максимальная устойчивость к постороннему свету [klx] | 8; (при пониженной точности и повторяемости измерений: < 100) |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 1 |
| Максимальный потребляемый ток [мА] | 2400; (пиковый импульсный ток) |
| Масса [г] | 728.9 |
| Материал | корпус: цельнолитой алюминий; передняя линза: gorilla glass; Функциональный дисплей: PA |
| Минимальное сопротивление нагрузке [\u03A9] | 10000 |
| Момент затяжки [Нм] | < 0.8 |
| Общее количество выходных данных | 3 |
| Параметры настройки параметров | через ПК с помощью ifm Vision Assistant |
| Поставляемые товары | Защитные чехлы |
| Потребляемая мощность [Вт] | 10; (типичное значение) |
| Потребляемый ток [мА] | 420; (максимальное среднее значение: < 1600 мА) |
| Прецизионный аналоговый выход [%] | 1 |
| Приложение | Определение размеров объекта; Контроль комплектности; Контроль уровня; контроль расстояния; контроль объема; навигация по захвату робота; разгрузка паллет |
| Примечание о рабочем расстоянии | размер объекта: 200 x 200 мм; коэффициент отражения: 18 % |
| Протокол | TCP\/IP; EtherNet\/IP; PROFINET |
| Рабочее напряжение [В] | 20,4...28,8 постоянного тока; (EN 61131-2) |
| Рабочее расстояние [мм] | 300...8000 |
| Размеры [мм] | 72 x 65 x 76,9 |
| Разрешающая способность аналогового выхода | 12 бит |
| Разрешение изображения 3D [пикселей] | 176 x 132 |
| Скорость передачи данных | 10; 100 |
| Соединитель | 1 x M12; кодировка: A; Количество контактов: 8 |
| Спусковой крючок | 24 В PNP\/NPN (IEC 61131-2 Тип 3) |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Температура окружающей среды [C] | -30...50 |
| Температура хранения [C] | -40...85 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип использования | Настройка параметров; Передача данных |
| Тип освещения | Инфракрасный свет |
| Угол раскрытия 3D [°] | 60 x 45; (номинальное значение без коррекции искажений объектива) |
| Ударопрочность | DIN EN 60068-2-27: 50 г/ (11 мс) без повторения; DIN EN 60068-2-27: 40 г/ (6 мс) без повторения |
| Фотобиологическая безопасность | освобожденная группа; (DIN EN 62471) |
| Частота повторения изображения в формате 3D [Гц] | 25 |
| Электробезопасность | DIN EN 61010-2-201: электроснабжение только по цепям PELV |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-4: излучение помех / промышленная среда; DIN EN 61000-6-2: помехоустойчивость/ промышленная среда |
Готовность к отгрузке
В наличии
Наличие на складах
Центральный склад, Москва
В наличии
Удалённый склад
Под заказ
Транзитная поставка
Доступно
Актуальное количество и срок поставки подтверждаются менеджером при оформлении заказа.
Получить расчет
- Производитель: IFM / Модель: O3D352 / Артикул: O3D352
- ✔️На складе в Москве
- Учитывая НДС (22%): $1.1
- Скачать спецификацию
477 174,51 руб.
$5 657.02
Цена на 3D-датчик, O3DIRDKG/E1/GM/S/60 с НДС. Актуальное наличие и срок поставки подтвердит менеджер:
