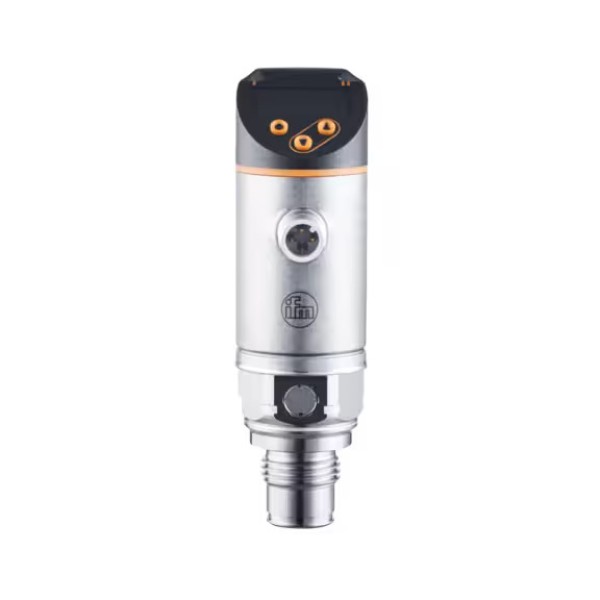

Датчик давления с дисплеем, PF-1-1BREA12-MFRKG/US//P IFM PF1509 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели PF1509 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PF1509 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Датчик давления с дисплеем, PF-1-1BREA12-MFRKG/US//P IFM PF1509 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 245 |
| Аксессуары (опционально) | Прокладка: G1\/2, EPDM DIN EN ISO1179-2 (-25...80C), E30451; Прокладка: G1\/2, FFKM DIN EN ISO1179-2 (-5...80C), E30513; Уплотнительное кольцо: 16,4 x 1, FKM (-15...80C), E30510; O-кольцо: 16,4 x 1, EPDM (-25...80C), E30511; Уплотнительное кольцо: 16,4 x 1, FFKM (-5...80C), E30512; крышка для системы фильтрации: E30605 |
| Аналоговая конечная точка | -800...1000 мбар: -80...100 кПа |
| Аналоговая начальная точка | -1000...800 мбар: -100...80 кПа |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемость 1:10) |
| Аналоговый выходной ток [мА] | 4...20; (масштабируется до 1:10) |
| В нескольких шагах от | 1 мбар: 0,1 кПа |
| Виброустойчивость | DIN EN 60068-2-6: 10 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.5 |
| Время отклика [мс] | < 3 |
| Время отклика аналогового выхода на шаг [мс] | 3 |
| Встроенное программное обеспечение входит в комплект поставки | да |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; температура: 16; состояние устройства: 4; давление двоичной информации о переключении: 2; температура двоичной информации о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...99.99 |
| Диапазон измерения | -1000...1000 мбар: -100...100 кПа |
| Динамический отклик T05 \/T09 [с] | < 10 \/ < 45; (DIN EN 60751 вода; > 0,9 м/с) |
| Дисплей | Блок индикации: 2 светодиода зеленого цвета (мбар, кПа); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, красный/зеленый 4-значный |
| Долгосрочная стабильность | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заводская настройка | SSC1.1 SP1 = -500 мбар: SSC1.1 SP2 = -540 мбар; SSC1.2 SP1 = 500 мбар: SSC1.2 SP2 = 460 мбар; ASP = -1000 мбар: AEP = 1000 мбар; dAP = 0,06 с: dAA = 0,06 с |
| Заданное значение SP | -1000...1000 мбар: -100...100 кПа |
| Защита | IP 65; IP 67; IP 69; (согласно DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...99.99 |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Контроль температуры | да |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 215 |
| Материал | Корпус: нержавеющая сталь (1.4404 \/ 316L); Рабочие органы: PBT, PC; уплотнения: FKM; элемент компенсации давления: PTFE |
| Материалы (смачиваемые детали) | измерительная ячейка: Al2O3 (керамика); Технологическое присоединение: нержавеющая сталь (1.4435 \/ 316L) характеристики поверхности: Ra < 0,4 \/ 5 м/ Rz = 4 \/ 5 м; уплотнение: PTFE; (FKM для уплотнения с помощью уплотнителя DIN EN ISO 1179-2, см. руководство по эксплуатации) |
| Минимальное время технологического цикла [мс] | 1 |
| Минимальное давление разрыва | 30000 мбар: 3000 кПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Момент затяжки [Нм] | 25 |
| Никакого мертвого пространства | да |
| Номинальное давление | 10000 мбар: 1000 кПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Нулевая точка температурного коэффициента и диапазон [% от диапазона \/10 | < ± 0,1; (-25...80°C) |
| Общее количество выходных данных | 2 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,5; (DIN IEC EN 62828-1; вкл. погрешность нулевой точки и диапазона измерений, нелинейность, гистерезис; уменьшить значение 1:1) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; задержка включения/выключения; Демпфирование; Блок индикации; выходной ток/напряжение |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Повторяемость [K] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1974 |
| Поставляемые товары | Прокладка: G1\/2, FKM DIN EN ISO1179-2 (-15...80C), E30492 |
| Потребляемый ток [мА] | 15...40; (240 при макс. ток нагрузки) |
| Приложение | Промышленные аналоговые датчики давления промывки |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Профили | Интеллектуальный датчик - SSP 4.1.2: Датчик измерения и переключения, 2 канала; Common - I&D: Идентификация и диагностика; Расширение: Определение количества, переключение при превышении заданного значения; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 18...32 постоянного тока |
| Размеры [мм] | \u00D8 34 \/ L = 117,8 |
| Разрешение по каналу ввода-вывода [мбар] | 0.5 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -100 кПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80; (для скрытого монтажа с нулевой утечкой с использованием уплотнения "металл-металл". Информацию о допустимых температурах для других вариантов уплотнения смотрите в разделе "Материалы для уплотнения" в разделе "Аксессуары") |
| Средства массовой информации | вязкие среды и жидкости с взвешенными частицами; Жидкости; другие среды по запросу |
| Стабилизация в нулевой точке [% от размаха] | IO-Link, аналоговый выход: 0; (см. инструкции по эксплуатации для работы с нулевой точкой); Дисплей, коммутационный выход: 0,25 |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура разрешения канала ввода-вывода [К] | 0.2 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/2 наружная резьба - 21 мм |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Точность [К] | ± 2 + (0,045 x (температура окружающей среды - Средняя температура)) |
| Точность точки переключения [% от диапазона] | < ± 0,5; (DIN EN IEC 62828-1; Уменьшить значение в соотношении 1:1) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Управляющие элементы | 3 Кнопки |
| Функции ввода-вывода (ациклические) | метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пикового давления; Счетчик пиковой температуры |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
