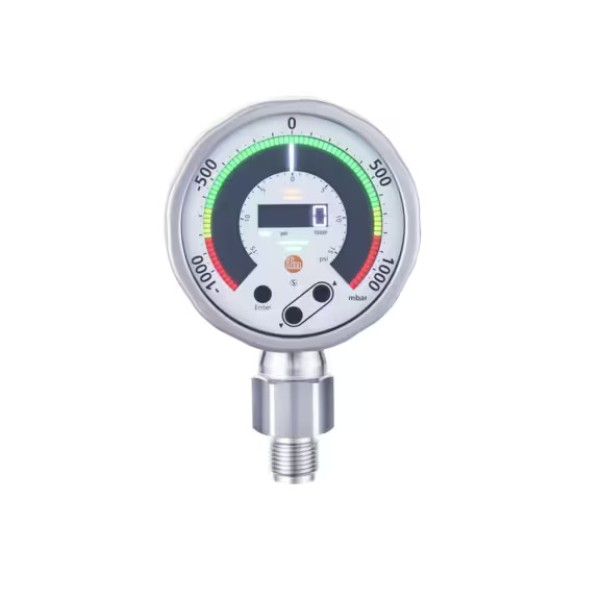

Датчик давления с аналоговым дисплеем, PG-1-1-REB12-MFRKG/US/ /P IFM PG1409 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели PG1409 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PG1409 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Датчик давления с аналоговым дисплеем, PG-1-1-REB12-MFRKG/US/ /P IFM PG1409 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 115 |
| Аналоговая конечная точка | -600...1000 мбар: -8,7...14,5 фунтов на квадратный дюйм |
| Аналоговая начальная точка | -1000...600 мбар: -14,5...8,7 фунтов на квадратный дюйм |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| Блок отображения | бар; фунт/кв. дюйм |
| В нескольких шагах от | 2 мбар: 0,05 фунт/кв.дюйм |
| Виброустойчивость | DIN EN 60068-2-6: 10 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.5 |
| Время отклика аналогового выхода на шаг [мс] | 7 |
| Встроенное программное обеспечение входит в комплект поставки | да |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Давление разрешения канала ввода-вывода | 0,0001 бар: 0,1 мбар |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 32; статус устройства: 4; давление двоичной информации о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...99.99 |
| Диапазон измерения | -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дюйм |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,25; (0...70°C) |
| Дисплей | Указатель: светодиодный, белый; 72 шага; Светодиодная гистограмма: многоцветная; 72 шага; Измеряемые значения: буквенно-цифровой дисплей, белый 4-значный; Состояние переключения: светодиодный, желтый; состояние устройства: СВЕТОДИОДНЫЙ, красный/зеленый; Блок индикации: СВЕТОДИОДНЫЙ, белый; Дисплей: вращение дисплея: 320\u00B0 |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1 |
| Жилье | корпус манометра |
| Заводская настройка | SP1 = -7,25 фунтов на квадратный дюйм; SP2 = -7,83 фунтов на квадратный дюйм; ASP = -14,5 фунтов на квадратный дюйм: AEP = 14,5 фунтов на квадратный дюйм; dAP = 0,06 с: dAA = 0,06 с |
| Заданное значение SP | -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дюйм |
| Защита | IP 67; IP 69; (согласно DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...99.99 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 702.1 |
| Материал | Корпус: нержавеющая сталь (1.4404 \/ 316L); Разъем M12: PPSU; уплотнение: FKM; элемент компенсации давления: PTFE; смотровое стекло: многослойное защитное стекло толщиной 4 мм |
| Материалы (смачиваемые детали) | измерительная ячейка: Al2O3 (керамика); Технологическое присоединение: нержавеющая сталь (1.4404 \/ 316L); уплотнение: FKM |
| Минимальное время срабатывания коммутационного выхода (dAP) [мс] | 3 |
| Минимальное время технологического цикла [мс] | 1.3 |
| Минимальное давление разрыва | 30000 мбар: 435 фунтов на квадратный дюйм |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Номинальное давление | 10000 мбар: 145 фунтов на квадратный дюйм |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,25; (0...70°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J060; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25; (Убавьте температуру 1:1 -25...80°C) |
| Отклонение характеристик [% от диапазона] | < ± 0,5; (DIN IEC EN 62828-1, включая погрешность нулевой точки и диапазона измерений, нелинейность, гистерезис; уменьшить значение 1:1) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1879 |
| Потребляемый ток [мА] | 25...260 |
| Приложение | для промышленного применения |
| Профили | Интеллектуальный датчик - SSP 4.2.1: Датчик измерения и переключения, высокое разрешение, 1 канал; BLOB: Передача больших объектов в двоичном формате; Common - I&D: Идентификация и диагностика; Расширение: Широкий диапазон управления датчиком; Расширение: Определение количества, переключение, когда значение превышает заданное значение; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | 160 x 100 x 57 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: 14,5 фунтов на квадратный дюйм |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80; (более высокая температура по запросу) |
| Средства массовой информации | жидкости и газы |
| Стабилизация в нулевой точке [% от размаха] | IO-Link, аналоговый выход: 0,1; (см. инструкции по эксплуатации для работы с нулевой точкой); Дисплей, коммутационный выход: 0,1 |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...70 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/2 наружная резьба DIN EN 837-1 |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Точность точки переключения [% от диапазона] | < ± 0,5; (DIN EN IEC 62828-1; Уменьшить значение в соотношении 1:1) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Управляющие элементы | 3: оптические клавиши управления |
| Функции ввода-вывода (ациклические) | метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пикового давления |
| Частота переключения постоянного тока [Гц] | 125 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
