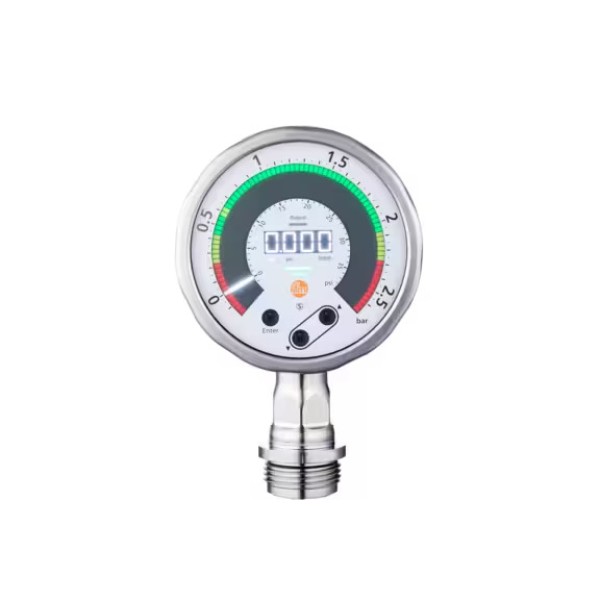

Датчик давления промывки с дисплеем, PG-2,5-REA01-MFRKG/US/ /P IFM PG1706 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
Для модели PG1706 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PG1706 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик давления промывки с дисплеем, PG-2,5-REA01-MFRKG/US/ /P IFM PG1706 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 115 |
| Аналоговая конечная точка | 0,376...2,5 бар: 5,45...36,26 фунтов на квадратный дюйм |
| Аналоговая начальная точка | -0,124...2 бар: -1,8...29,01 фунтов на квадратный дюйм |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| Блок отображения | бар; фунт/кв.дюйм; C; \u00B0F |
| В нескольких шагах от | 0,001 бар: 0,05 фунт/кв.дюйм |
| Виброустойчивость | DIN EN 60068-2-6: 10 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.5 |
| Время отклика аналогового выхода на шаг [мс] | 7 |
| Встроенное программное обеспечение входит в комплект поставки | да |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 32; температура: 32; состояние устройства: 4; давление двоичной информации о переключении: 2; температура двоичной информации о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...99.99 |
| Диапазон измерения | -25...150 °C: -13...302 °F |
| Динамический отклик T05 \/T09 [с] | < 55 \/ < 270; (вода по DIN EN 60751; > 0,9 м/с) |
| Дисплей | Указатель: светодиодный, белый; 72 шага; Светодиодная гистограмма: многоцветная; 72 шага; Измеряемые значения: буквенно-цифровой дисплей, белый 4-значный; Состояние переключения: светодиодный, желтый; состояние устройства: СВЕТОДИОДНЫЙ, красный/зеленый; Блок индикации: СВЕТОДИОДНЫЙ, белый; Дисплей: вращение дисплея: 320\u00B0 |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1 |
| Жилье | корпус манометра |
| Заводская настройка | SP1 = 9,06 фунтов на квадратный дюйм; SP2 = 8,34 фунтов на квадратный дюйм; ASP = 0,00 фунтов на квадратный дюйм: AEP = 36,26 фунтов на квадратный дюйм; dAP = 0,06 с: dAA = 0,06 с |
| Заданное значение SP | -0,124...2,5 бар: -1,8...36,26 фунтов на квадратный дюйм |
| Защита | IP 67; IP 69; (согласно DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...99.99 |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 656.65 |
| Материал | Корпус: нержавеющая сталь (1.4404 \/ 316L); Разъем M12: PPSU; уплотнение: FKM; элемент компенсации давления: PTFE; смотровое стекло: многослойное защитное стекло толщиной 4 мм |
| Материалы (смачиваемые детали) | измерительная ячейка: керамика (99,9 % Al2O3); Технологическое присоединение: нержавеющая сталь (1.4435 \/ 316L) характеристики поверхности: Ra < 0,4 м5/ Rz = 4 м5; уплотнение: PTFE |
| Минимальное время срабатывания коммутационного выхода (dAP) [мс] | 3 |
| Минимальное время технологического цикла [мс] | 1.3 |
| Минимальное давление разрыва | 50 бар: 725 фунтов на квадратный дюйм |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 35 |
| Никакого мертвого пространства | да |
| Номинальное давление | 20 бар: 290 фунтов на квадратный дюйм |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество выходных данных | 2 |
| Общее отклонение в диапазоне температур | Диапазон температур: полное отклонение; -25...15°C: Отклонение характеристик ± 0,05% от диапазона \ /10 К; 15...80°C: Отклонение характеристик; 80...150°C: Отклонение характеристик ± 0,1 % от диапазона \/10 К |
| Одобрение UL | Официальный номер UL: J058; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,2; (DIN IEC EN 62828-1, включая погрешность нулевой точки и диапазона, нелинейность, гистерезис; уменьшить значение 1:1) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Повторяемость [K] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1843 |
| Потребляемый ток [мА] | 25...260 |
| Приложение | встраиваемый монтаж для пищевой промышленности и производства напитков |
| Примечание | G1 Соответствует стандарту ISO 228. Альтернативный подход к определению границ в соответствии с требованиями стандарта DIN EN ISO 1179-2. |
| Примечания по точности/отклонению | более подробную информацию смотрите в разделе Диаграммы и графики |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений, стандартное разрешение |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | 155 x 100 x 57 |
| Разрешение дисплея [K] | 1 |
| Разрешение по каналу ввода-вывода [бар] | 0.0001 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: 14,5 фунтов на квадратный дюйм |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...150 |
| Средства массовой информации | вязкие среды и жидкости с взвешенными частицами; жидкости и газы |
| Стабилизация в нулевой точке [% от размаха] | IO-Link, аналоговый выход: 0,1; (см. инструкции по эксплуатации для работы с нулевой точкой); Дисплей, коммутационный выход: 0,2 |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...70 |
| Температура разрешения канала ввода-вывода [К] | 0.1 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1 наружная резьба с уплотнительным контуром Aseptoflex Vario |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Точность [К] | ± 0,8 + (0,16 x (температура окружающей среды - средняя температура)) |
| Точность точки переключения [% от диапазона] | < ± 0,2; (DIN EN IEC 62828-1; Уменьшить значение в соотношении 1:1) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Управляющие элементы | 3: оптические клавиши управления |
| Функции ввода-вывода (ациклические) | метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пикового давления; Счетчик пиковой температуры |
| Частота переключения постоянного тока [Гц] | 125 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
