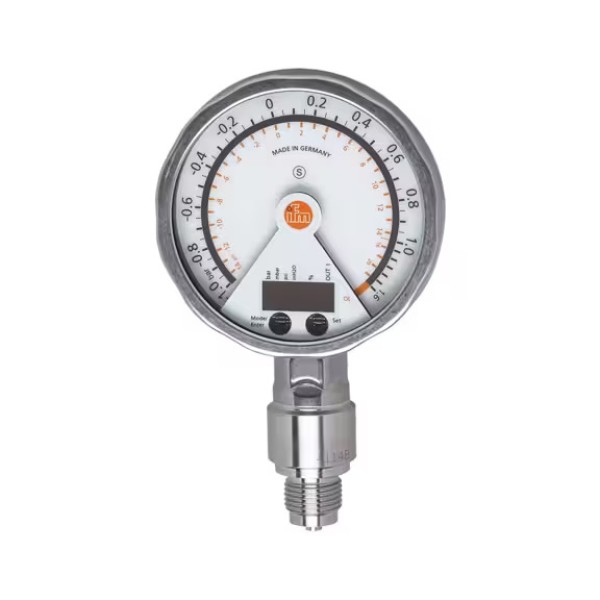

Датчик давления с аналоговым дисплеем, PG-1-1-REB12-MFRKG/US/ /P IFM PG2409 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
При подборе модели PG2409 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закр. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закр
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PG2409 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик давления с аналоговым дисплеем, PG-1-1-REB12-MFRKG/US/ /P IFM PG2409 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 103 |
| Аналоговая конечная точка | -0,5...1,6 бар: -7,26...23,22 фунтов на квадратный дюйм |
| Аналоговая начальная точка | -1...1,1 бар: -14,52...15,96 фунтов на квадратный дюйм |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| В нескольких шагах от | 0,004 бар: 0,06 фунт/кв.дюйм |
| Виброустойчивость | DIN EN 60068-2-6: 10 г (10...2000 Гц) |
| Время задержки включения питания [с] | 6 |
| Время отклика [мс] | < 9 |
| Время отклика аналогового выхода на шаг [мс] | 28 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраиваемый) |
| Демпфирование для аналогового выхода dAA [s] | 0.01...30 |
| Диапазон измерения | -1...1 бар: -1000...1000 мбар: -14,52...14,52 фунтов на квадратный дюйм |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (0...70°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 2 светодиода, зеленый; Статус переключения: светодиод, желтый; Точки переключения: светодиодное кольцо, красный; Функциональный дисплей: буквенно-цифровой дисплей, красный 4-значный; Измеряемые значения: аналоговый дисплей, с возможностью поворота на 0...350°, указатель не виден, когда блок отключен; Измеряемые значения: буквенно-цифровой дисплей, красный 4-значный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшать в соотношении 1:1; каждые 6 месяцев) |
| Заданное значение SP | -0,992...1,6 бар: -14,4...23,22 фунтов на квадратный дюйм |
| Замечания | точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона |
| Защита | IP 67; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0.01...30 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Максимальная нагрузка [\u03A9] | (Ub - 10 В) \/ 20 мА |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 565.2 |
| Материал | нержавеющая сталь (1.4404 \/316L); PA; FKM; PTFE; смотровое стекло: многослойное безопасное стекло толщиной 4 мм |
| Материалы (смачиваемые детали) | Al2O3 (керамика); FKM; нержавеющая сталь (1.4404 \/316L) |
| Минимальное давление разрыва | 30 бар: 435 фунтов на квадратный дюйм: 3 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Номинальное давление | 10 бар: 145 фунтов на квадратный дюйм: 1 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (0...70°C) |
| Общее количество выходных данных | 2 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (Уменьшите соотношение 1:1; BFSL = Прямая линия наилучшего прилегания) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Потребляемый ток [мА] | < 70; (24 В) |
| Приложение | для промышленного применения |
| Рабочее напряжение [В] | 18...32 постоянного тока |
| Размеры [мм] | 169 x 100 x 57 |
| Расширенный диапазон отображения (макс.) | 1,6 бар: 23,22 фунт/кв.дюйм |
| Со шкалой | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Температура окружающей среды [C] | -20...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/2 наружная резьба |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Точка сброса rP | -1...1,592 бар: -14,52...23,1 фунт/кв.дюйм |
| Точность точки переключения [% от диапазона] | < ± 0,5; (уменьшить в соотношении 1:1) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Частота переключения постоянного тока [Гц] | 75 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD; EN 61000-4-3 Высокочастотное излучение: 10 В/м; EN 61000-4-4 Импульсный ток: 2 кВ; EN 61000-4-5 импульсный ток: 0,5/1 кВ; EN 61000-4-6 Высокочастотный ток: 10 В |
