12 месяцев гарантия от IFM Electronic-
-
-
-

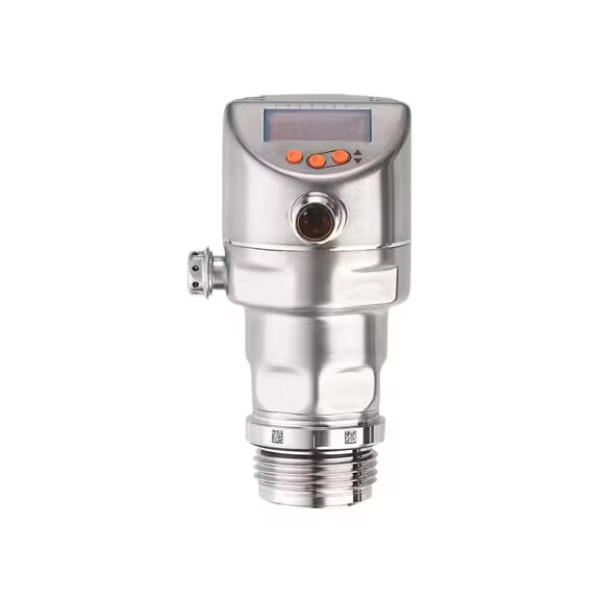

Датчик давления промывки с дисплеем, PI-1,6-REA01-MFRKG/US/ /P IFM PI1717 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели PI1717 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PI1717 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Датчик давления промывки с дисплеем, PI-1,6-REA01-MFRKG/US/ /P IFM PI1717 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) [бар] | 1.6 |
| MTTF [годы] | 214 |
| Аналоговая конечная точка | 228...1600 мбар: 3,31...23,21 фунт/кв.дюйм: 91,6...642,3 inH2O: 22,8...160 кПа |
| Аналоговая начальная точка | -100...1272 мбар: -1,45...18,45 фунтов на квадратный дюйм: -40,1...510,6 inH2O: -10...127,2 кПа |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| Блок отображения | мбар; фунт/кв. дюйм; кПа; inH2O |
| В нескольких шагах от | 1 мбар: 0,01 фунт/кв.дюйм: 0,1 inH2O: 0,1 кПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.5 |
| Время отклика аналогового выхода на шаг [мс] | 7 |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 32; температура: 32; состояние устройства: 4; двоичная информация о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...99.99 |
| Диапазон измерения | -25...150 °C: -13...302 °F |
| Динамический отклик T05 \/T09 [с] | < 45 \/ < 200; (вода по DIN EN 60751; > 0,9 м/с) |
| Дисплей | Дисплей: светодиодный, зеленый; Состояние переключения: светодиодный, желтый; Функциональный дисплей: буквенно-цифровой, 4-разрядный; Измеряемые значения: буквенно-цифровой, 4-разрядный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заводская настройка | SP1 =400 мбар: rP1 = 368 мбар; SP2 = 1200 мбар: rP2 = 1168 мбар; ASP = 0,00 мбар: AEP = 1600 мбар; dAP = 2,00 с: dAA =2,00 с |
| Заданное значение SP | -98...1600 мбар: -1,42...23,21 фунт/кв.дюйм: -39,2...642,3 inH2O: -9,8...160 кПа |
| Защита | IP 67; IP 68; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...99.99 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | (Ub - 10 В) \/ 21,5 мА; 650 \/2126 мА (Ub = 24 В) |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 357.3 |
| Материал | Корпус: нержавеющая сталь (1.4404 \/ 316L); Кнопки: PBT; уплотнения: FKM; Разъем M12: PEI; Дисплей: PFA; вентиляционная мембрана: PTFE |
| Материалы (смачиваемые детали) | измерительная ячейка: керамика (99,9 % Al2O3); Технологическое присоединение: нержавеющая сталь (1.4435 \/ 316L) характеристики поверхности: Ra < 0,4 м5/ Rz = 4 м5; уплотнение: PTFE |
| Минимальная разница между SP и rP | 3 мбар: 0,04 фунт/кв.дюйм: 1 дюйм2o: 0,3 кПа |
| Минимальное время срабатывания коммутационного выхода (dAP) [мс] | 3 |
| Минимальное время технологического цикла [мс] | 5.6 |
| Минимальное давление разрыва | 40000 мбар: 580 фунтов на квадратный дюйм: 4000 кПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 35 |
| Никакого мертвого пространства | да |
| Номинальное давление | 15000 мбар: 215 фунтов на квадратный дюйм: 1500 кПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество выходных данных | 2 |
| Общее отклонение в диапазоне температур | Диапазон температур: полное отклонение; -25...15°C: Отклонение характеристик ± 0,05% от диапазона \ /10 К; 15...80°C: Отклонение характеристик; 80...150°C: Отклонение характеристик ± 0,1 % от диапазона \/10 К |
| Одобрение UL | Официальный номер UL: J048; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,2; (DIN IEC EN 62828-1, включая погрешность нулевой точки и диапазона, нелинейность, гистерезис; уменьшить значение 1:1) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Повторяемость [K] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1149 |
| Потребляемый ток [мА] | 5...45; (максимум 430 секунд Последний выстрел) |
| Приложение | встраиваемый монтаж для пищевой промышленности и производства напитков |
| Примечание | G1 Соответствует стандарту ISO 228. Альтернативный подход к определению границ в соответствии с требованиями стандарта DIN EN ISO 1179-2. |
| Примечания по точности/отклонению | более подробную информацию смотрите в разделе Диаграммы и графики |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений с высоким разрешением |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | \u00D8 50 \/ L = 107 |
| Разрешение [K] | 0.2 |
| Разрешение по каналу ввода-вывода [мбар] | 0.05 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...150 |
| Средства массовой информации | вязкие среды и жидкости с взвешенными частицами; жидкости и газы |
| Стабилизация в нулевой точке [% от размаха] | IO-Link, аналоговый выход: 0,15; (см. инструкции по эксплуатации для работы с нулевой точкой); Дисплей, коммутационный выход: 0,2 |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура разрешения канала ввода-вывода [К] | 0.2 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1 наружная резьба с уплотнительным контуром Aseptoflex Vario |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -100...1598 мбар: -1,45...23,17 фунтов на квадратный дюйм: -40,1...641,4 inH2O: -10...159,8 кПа |
| Точность [К] | ± 2,5+ (0,08 x ( Максимальная температура - Средняя температура окружающей среды)) |
| Точность точки переключения [% от диапазона] | < ± 0,2; (DIN EN IEC 62828-1; Уменьшить значение в соотношении 1:1) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | метка для конкретного применения; внутренняя температура; счетчик часов работы; счетчик циклов переключения; Счетчик пиковых значений давления; диагностика измерительной ячейки |
| Частота переключения постоянного тока [Гц] | 125 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
