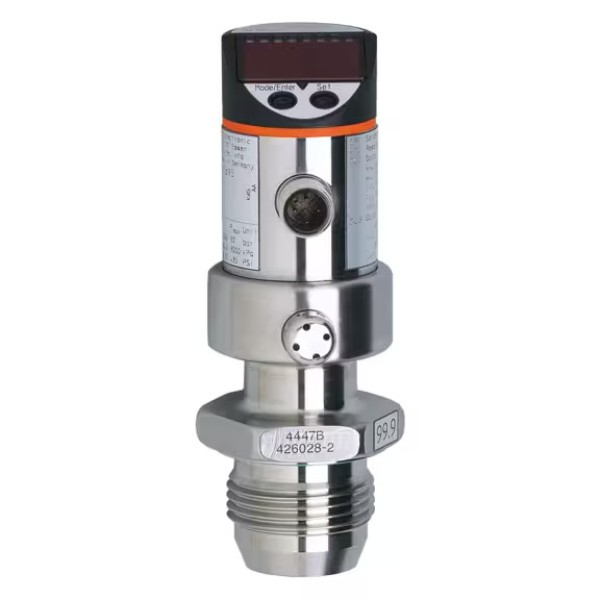

Датчик давления с функцией диагностики для насосов, PIM025-REA01-KFPKG/US/ /P IFM PIM693 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
При подборе модели PIM693 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается). Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PIM693 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Датчик давления с функцией диагностики для насосов, PIM025-REA01-KFPKG/US/ /P IFM PIM693 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MTTF [годы] | 188 |
| Аналоговая конечная точка | 5,24...25 бар: 76,2...362,7 фунтов на квадратный дюйм: 0,524...2,5 МПа |
| Аналоговая начальная точка | -1...18,74 бар: -14,4...271,8 фунтов на квадратный дюйм: -0,1...1,874 МПа |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| В нескольких шагах от | 0,02 бар: 0,3 фунт/кв.дюйм: 0,002 МПа |
| Виброустойчивость | DIN IEC 68-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.2 |
| Время отклика [мс] | < 2.5 |
| Время отклика аналогового выхода на шаг [мс] | 0.2 |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраиваемый) |
| Демпфирование для аналогового выхода dAA [s] | 0...10 |
| Диапазон измерения | -1...25 бар: -14,4...362,7 фунтов на квадратный дюйм: -0,1...2,5 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,1; (0...70°C) |
| Дисплей | Блок индикации: 4 светодиода зеленого цвета; Состояние переключения: 2 светодиода желтого цвета; Функциональный дисплей: буквенно-цифровой, 4-разрядный; Измеряемые значения: буквенно-цифровой, 4-разрядный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Жилье | трубчатый |
| Заводская настройка | OU1 = Fnc: OU2 = I; ASP = 0,00 бар: AEP = 25,00 бар |
| Заданное значение SP | -0,96...25 бар: -13,8...362,7 фунтов на квадратный дюйм: -0,096...2,5 МПа |
| Замечания | диагностика насоса для насосов с постоянной частотой вращения (отклонение от заданной частоты вращения на +/- 10%); Диапазон скоростей 40...3000 об/мин; минимальное давление для диагностики насоса 0,5 бар; Квалификация 3-A действительна только в том случае, если для установки используются адаптеры с квалификацией 3-A. |
| Защита | IP 67; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...10 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Максимальная нагрузка [\u03A9] | (Ub - 10 В) \/ 20 мА |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 457 |
| Материал | нержавеющая сталь (1.4404 \/ 316L); PC; PBT; PEI; FKM; PTFE |
| Материалы (смачиваемые детали) | керамика (99,9 % Al2O3); нержавеющая сталь (1.4435 \/316L) характеристики поверхности: Ra < 0,4 м5/ Rz = 4 м5; PTFE |
| Минимальное давление разрыва | 350 бар: 5070 фунтов на квадратный дюйм: 35 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Никакого мертвого пространства | да |
| Номинальное давление | 100 бар: 1450 фунтов на квадратный дюйм: 10 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,15; (0...70°C) |
| Общее количество выходных данных | 2 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,2; (Уменьшите соотношение 1:1, линейность, включая гистерезис и повторяемость, предельное значение устанавливается в соответствии с DIN EN IEC 62828-1) |
| Параметры настройки параметров | Нулевая точка; команда |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Потребляемый ток [мА] | < 50 |
| Приложение | встраиваемый монтаж для пищевой промышленности и производства напитков |
| Рабочее напряжение [В] | 18...32 постоянного тока |
| Размеры [мм] | \u00D8 34 \/ L = 119 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...125; (145 максимум за 1 час) |
| Средства массовой информации | вязкие среды и жидкости с взвешенными частицами; жидкости и газы |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1 уплотнительный конус с наружной резьбой |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Точка сброса rP | -1...24,96 бар: -14,4...362,1 фунт/кв.дюйм: -0,1...2,496 МПа |
| Точность точки переключения [% от диапазона] | < ± 0,2; (уменьшить в соотношении 1:1) |
| Ударопрочность | DIN IEC 68-2-27: 50 г (11 мс) |
| Указания по частоте переключения [Гц] | ВЫХОД2 |
| Установка | Свободно вращающийся корпус 350 мм |
| Частота переключения постоянного тока [Гц] | 350 |
| Электрическое проектирование | ПНП |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD; EN 61000-4-3 Высокочастотное излучение: 10 В/м; EN 61000-4-4 Импульсный ток: 2 кВ; EN 61000-4-5 импульсный ток: 0,5/1 кВ; EN 61000-4-6 Высокочастотный ток: 10 В |
Готовность к отгрузке
В наличии
Наличие на складах
Центральный склад, Москва
В наличии
Удалённый склад
Под заказ
Транзитная поставка
Доступно
Актуальное количество и срок поставки подтверждаются менеджером при оформлении заказа.
Получить расчет
- Производитель: IFM / Модель: PIM693 / Артикул: PIM693
- ✔️На складе в Москве
- Учитывая НДС (22%): $0.44
- Скачать спецификацию
247 550,28 руб.
$2 934.77
Цена на Датчик давления с функцией диагностики для насосов, PIM025-REA01-KFPKG/US/ /P с НДС. Актуальное наличие и срок поставки подтвердит менеджер:
