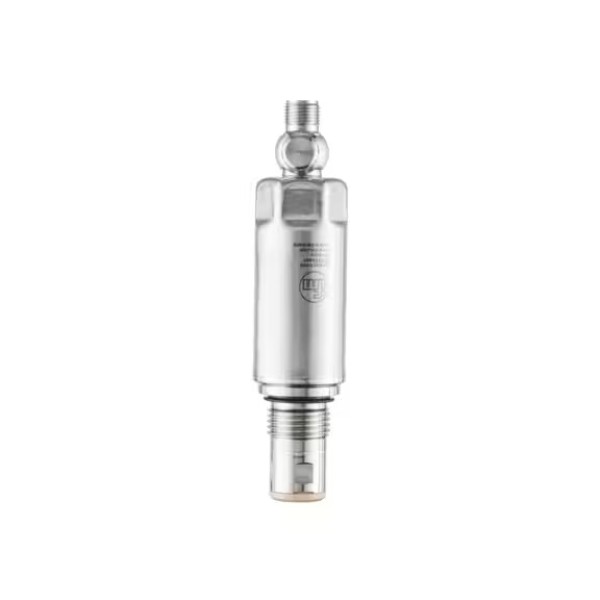

Датчик давления промывки, PM-004-REA12-A-ZVG/US IFM PM1505 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
Для модели PM1505 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PM1505 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик давления промывки, PM-004-REA12-A-ZVG/US IFM PM1505 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) [бар] | 40 |
| MTTF [годы] | 322 |
| Аналоговая конечная точка | 0,2...4 бар: -2,9...58 фунтов на квадратный дюйм: -20...400 кПа |
| Аналоговая начальная точка | -1...3,2 бар: -14,5...46,4 фунтов на квадратный дюйм: -100...320 кПа |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый; 1:5) |
| В нескольких шагах от | 0,002 бар: 0,05 фунтов на квадратный дюйм: 0,2 кПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.5 |
| Время отклика аналогового выхода на шаг [мс] | 7 |
| Встроенный сторожевой таймер | да |
| Выходной сигнал | аналоговый сигнал; IO-Link; (настраивается) |
| Данные процесса ввода-вывода (циклические) | Назначение: длина долота; давление: 16; температура: 16; состояние устройства: 4 |
| Демпфирование для аналогового выхода dAA [s] | 0...4 |
| Диапазон измерения | -25...150 °C: -13...302 °F |
| Динамический отклик T05 \/T09 [с] | < 10 \/ < 45; (DIN EN 60751 вода; > 0,9 м/с) |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заводская настройка | ASP = 0,0 бар: AEP = 4,0 бар |
| Защита | IP 67; IP 68; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1; (Канал ввода-вывода) |
| Коммуникационный интерфейс | Ввод-вывод |
| Контроль температуры | да |
| Максимальная нагрузка [\u03A9] | 700; (Ub = 24 В; (Ub - 9 В) \/ 21,5 мА) |
| Масса [г] | 307.8 |
| Материал | нержавеющая сталь (1.4404 \/316L); PTFE; FKM |
| Материалы (смачиваемые детали) | керамика (99,9 % Al2O3); нержавеющая сталь (1.4435/ 316L) характеристики поверхности: Ra < 0,4 м/ Rz = 4 м; PEEK; PTFE |
| Минимальное время технологического цикла [мс] | 4.5 |
| Минимальное давление разрыва | 80 бар: 1200 фунтов на квадратный дюйм: 8000 кПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 25 |
| Никакого мертвого пространства | да |
| Номинальное давление | 40 бар: 580 фунтов на квадратный дюйм: 4000 кПа |
| Общее количество выходных данных | 2 |
| Общее отклонение в диапазоне температур | Диапазон температур: полное отклонение; -25...15°C: Отклонение характеристик ± 0,05% от диапазона \ /10 К; 15...80°C: Отклонение характеристик; 80...150°C: Отклонение характеристик ± 0,1 % от диапазона \/10 К |
| Одобрение UL | Официальный номер UL: J024; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,5; (линейность, включая гистерезис и повторяемость, предельное значение устанавливается в соответствии с DIN EN IEC 62828-1) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Повторяемость [K] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1023 |
| Потребляемый ток [мА] | < 45 |
| Приложение | встраиваемый монтаж для пищевой промышленности и производства напитков |
| Примечания по точности/отклонению | более подробную информацию смотрите в разделе Диаграммы и графики |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений, стандартное разрешение |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | \u00D8 30,2 \/ L = 129,3 |
| Разрешение [K] | 0.2 |
| Разрешение по каналу ввода-вывода [бар] | 0.001 |
| Режим SIO | нет |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление разрежению [мбар] | -1000 |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...150 |
| Средства массовой информации | вязкие среды и жидкости с взвешенными частицами; жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура разрешения канала ввода-вывода [К] | 0.2 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/2 наружная резьба уплотнительного конуса - 34,5 мм |
| Тип давления | относительное давление; вакуум |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точность [К] | ± 2,5 К + (0,045 x (температура окружающей среды - средняя температура)) |
| Требуемый класс главного порта | A; (если вывод 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Условно подходит для | используется в газах с давлением > 25 бар только по запросу |
| Функции ввода-вывода (ациклические) | маркировка для конкретного применения; внутренняя температура |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
