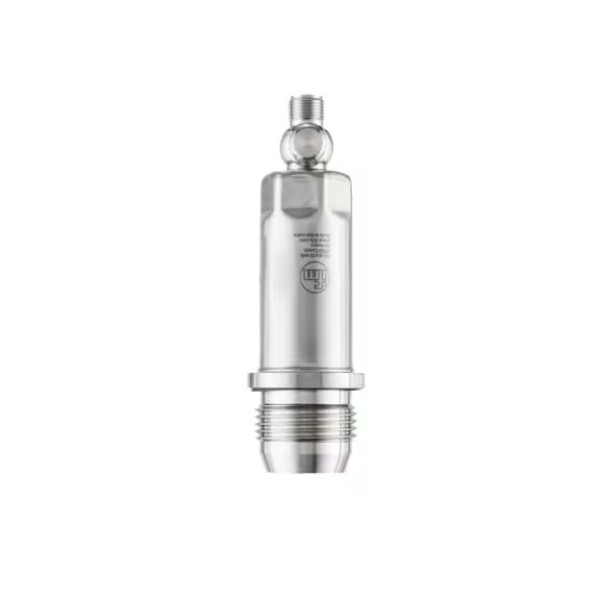

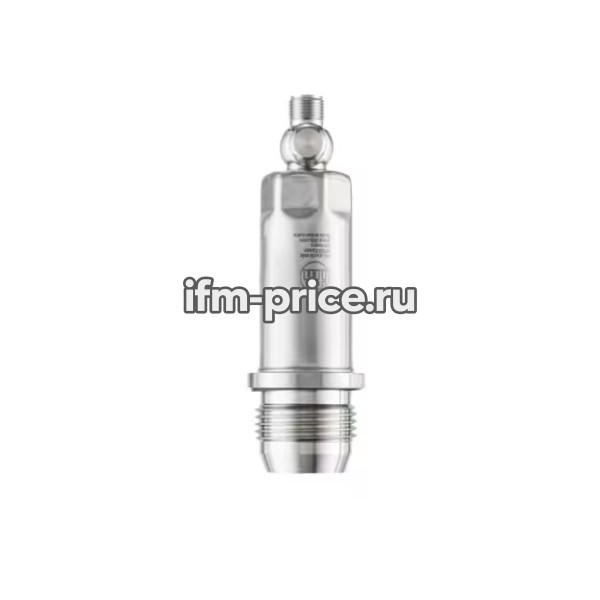

Датчик давления промывки, PM-025-REA01-E-ZVG/US IFM PM1603 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
Для модели PM1603 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PM1603 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Датчик давления промывки, PM-025-REA01-E-ZVG/US IFM PM1603 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) [бар] | 45 |
| MTTF [годы] | 323 |
| Аналоговая конечная точка | 4...25 бар: 58...362,6 фунтов на квадратный дюйм: 0,4...2,5 МПа |
| Аналоговая начальная точка | -1...20 бар: -14,6...290 фунтов на квадратный дюйм: -0,1...2 МПа |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0,01 бар: 0,2 фунт/кв. дюйм: 0,001 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.5 |
| Время отклика аналогового выхода на шаг [мс] | 7 |
| Встроенный сторожевой таймер | да |
| Выходной сигнал | аналоговый сигнал; IO-Link; (настраивается) |
| Данные процесса ввода-вывода (циклические) | Назначение: длина долота; давление: 16; состояние устройства: 4 |
| Демпфирование для аналогового выхода dAA [s] | 0...4 |
| Диапазон измерения | -1...25 бар: -14,6...362,6 фунтов на квадратный дюйм: -0,1...2,5 МПа |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заводская настройка | ASP = 0,00 бар: AEP = 25,00 бар |
| Защита | IP 67; IP 68; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1; (Канал ввода-вывода) |
| Коммуникационный интерфейс | Ввод-вывод |
| Контроль температуры | нет |
| Максимальная нагрузка [\u03A9] | 700; (Ub = 24 В; (Ub - 9 В) \/ 21,5 мА) |
| Масса [г] | 340.1 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT |
| Материалы (смачиваемые детали) | керамика (99,9 % Al2O3); нержавеющая сталь (1.4435 \/316L) характеристики поверхности: Ra < 0,4 м5/ Rz = 4 м5; PTFE |
| Минимальное время технологического цикла [мс] | 3.2 |
| Минимальное давление разрыва | 350 бар: 5075 фунтов на квадратный дюйм: 35 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 20 |
| Никакого мертвого пространства | да |
| Номинальное давление | 100 бар: 1450 фунтов на квадратный дюйм: 10 МПа |
| Общее количество выходных данных | 2 |
| Общее отклонение в диапазоне температур | Диапазон температур: полное отклонение; -25...15°C: Отклонение характеристик ± 0,05% от диапазона \ /10 К; 15...80°C: Отклонение характеристик; 80...150°C: Отклонение характеристик ± 0,1 % от диапазона \/10 К |
| Одобрение UL | Официальный номер UL: J022 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,15; (Уменьшите соотношение 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,2; (линейность, включая гистерезис и повторяемость, предельное значение устанавливается в соответствии с DIN EN IEC 62828-1) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 660 |
| Потребляемый ток [мА] | < 45 |
| Приложение | встраиваемый монтаж для пищевой промышленности и производства напитков |
| Примечание об утверждении | Заводской сертификат доступен для скачивания по адресу www.factory-certificate.ifm |
| Примечания по точности/отклонению | более подробную информацию смотрите в разделе Диаграммы и графики |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | \u00D8 30,2 \/ L = 122 |
| Разрешение по каналу ввода-вывода [бар] | 0.005 |
| Режим SIO | нет |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление разрежению [мбар] | -1000 |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...150 |
| Средства массовой информации | вязкие среды и жидкости с взвешенными частицами; жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1 уплотнительный конус с наружной резьбой - 27 мм |
| Тип давления | относительное давление; вакуум |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | маркировка для конкретного применения; внутренняя температура |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
