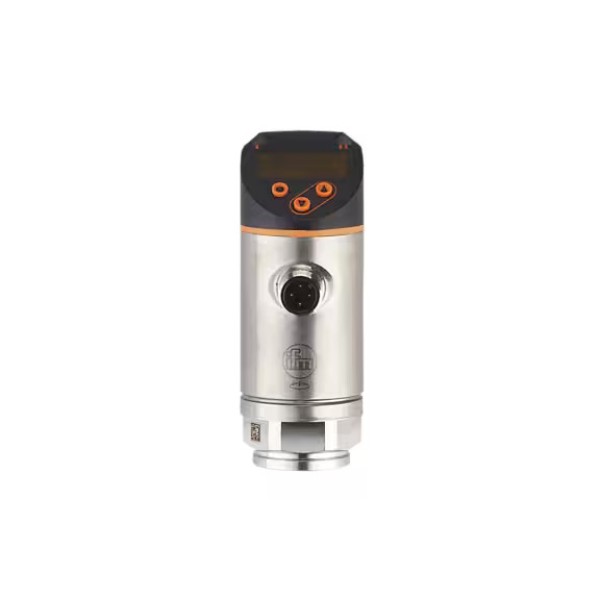

Датчик давления с дисплеем, PN-1-1BREN14-MFRKG/US/ /V IFM PN2299 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
Для модели PN2299 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PN2299 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик давления с дисплеем, PN-1-1BREN14-MFRKG/US/ /V IFM PN2299 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) | 20 бар: 20000 мбар: 290 фунтов на квадратный дюйм: 2000 кПа |
| MTTF [годы] | 138 |
| Аналоговая конечная точка | -600...1000 мбар: -8,7...14,5 фунтов на квадратный дюйм: -17,7...29,5 вдоха: -240...402 вдоха2o: -60...100 кПа |
| Аналоговая начальная точка | -1000...600 мбар: -14,5...8,7 фунтов на квадратный дюйм: -29,5...17,7 фунтов на квадратный дюйм: -402...240 фунтов на квадратный дюйм2o: -100...60 кПа |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемость 1:5) |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемость 1:5) |
| В нескольких шагах от | 1 мбар: 0,01 фунт/кв.дюйм: 0,1 вдох: 1 вдох2o: 0,1 кПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | < 1.5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; состояние устройства: 4; двоичная информация о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...4 |
| Диапазон измерения | -1...1 бар: -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дюйм: -29,5...29,5 вдохов: -402...402 вдохов2o: -100...100 кПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 5 светодиодов зеленого цвета (мбар, фунт/кв. дюйм, кПа, inH2O, inHg); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный, красный/зеленый |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (Уменьшать в соотношении 1:1; каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заданное значение SP | -987...1000 мбар: -14,32...14,5 фунтов на квадратный дюйм: -29,2...29,5 вдохов: -396...401 вдохов2o: -98,7...100 кПа |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...4 |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное время отклика аналогового выхода [мс] | 3 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 223.5 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); Al2O3 (керамика); FKM |
| Минимальная разница между SP и rP | 9 мбар: 0,12 фунтов на квадратный дюйм: 0,3 вдоха: 4 вдоха2o: 0,9 кПа |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное давление разрыва | 30000 мбар: 450 фунтов на квадратный дюйм: 3000 кПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Момент затяжки [Нм] | > 50; (Зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 10000 мбар: 145 фунтов на квадратный дюйм: 1000 кПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J012 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1; (Уменьшите значение в соотношении 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (Уменьшите соотношение 1:1; BFSL = Прямая линия наилучшего прилегания; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; задержка включения/выключения; Демпфирование; Блок индикации; выходной ток/напряжение |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операции: Идентификатор устройства; Заводская настройка \/ CMPT = 2: 477; Статус высокого разрешения \/ CMPT = 3: 993 |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Примечания по точности/отклонению | точность точки переключения, погрешность линейности в соответствии с DNV GL: < ±1%: < ± 1% |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 34 \/ L = 90,7 |
| Разрешение по каналу ввода-вывода [мбар] | 1 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1\/4\"" Внутренняя резьба NPT |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -996...992 мбар: -14,44...14,38 фунтов на квадратный дюйм: -29,4...29,3 вдоха: -400...398 вдохов2o: -99,6...99,2 кПа |
| Точность точки переключения [% от диапазона] | < ± 0,4; (Уменьшите соотношение 1:1) |
| Требуемый класс главного порта | A; (если вывод 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | тег для конкретного приложения |
| Частота переключения постоянного тока [Гц] | < 500 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
