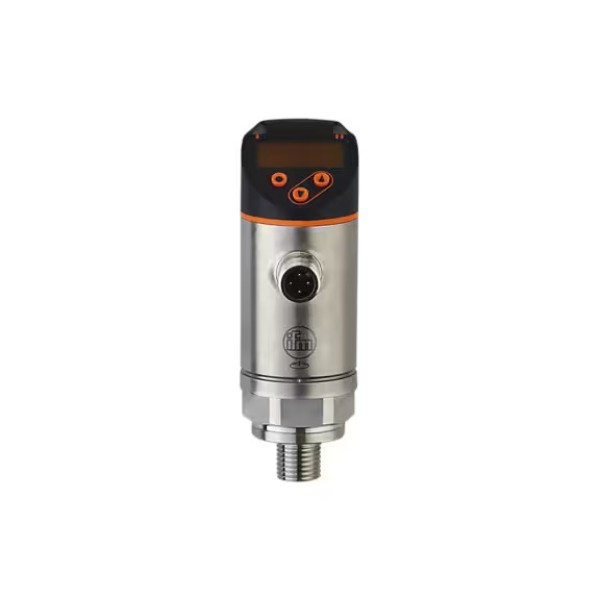

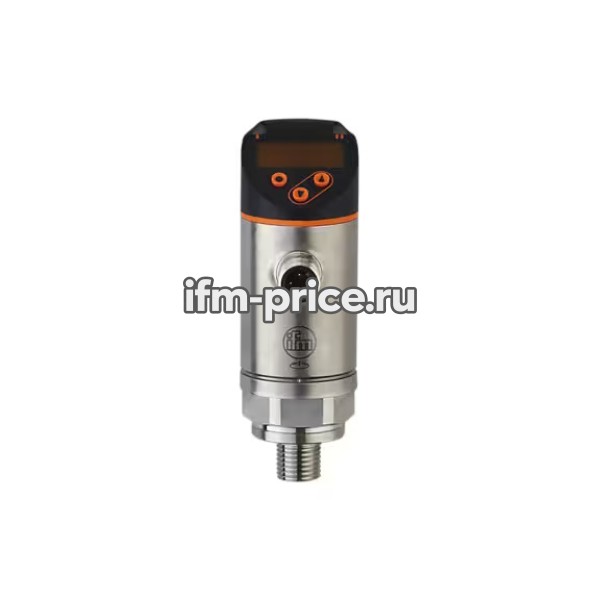

Датчик давления с дисплеем, PN-400-SEN14-MFRKG/US/ /V IFM PN2670 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
Для модели PN2670 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PN2670 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Датчик давления с дисплеем, PN-400-SEN14-MFRKG/US/ /V IFM PN2670 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) | 800 бар: 11580 фунтов на квадратный дюйм: 80 МПа |
| MTTF [годы] | 129 |
| Аналоговая конечная точка | 80...400 бар: 1160...5800 фунтов на квадратный дюйм: 8...40 МПа |
| Аналоговая начальная точка | 0...320 бар: 0...4640 фунтов на квадратный дюйм: 0...32 МПа |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемость 1:5) |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемость 1:5) |
| В нескольких шагах от | 0,1 бар: 1 фунт/кв. дюйм: 0,01 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | < 1.5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; состояние устройства: 4; двоичная информация о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...4 |
| Диапазон измерения | 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | 0,2; (-25...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 3 светодиода зеленого цвета (бар, фунт/кв. дюйм, МПа); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный, красный/зеленый |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (Уменьшать в соотношении 1:1; каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заданное значение SP | 2,5...400 бар: 37...5802 фунтов на квадратный дюйм: 0,25...40 МПа |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...4 |
| Измерительный элемент | металлическая тонкопленочная ячейка |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное время отклика аналогового выхода [мс] | 3 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 242.5 |
| Материал | нержавеющая сталь (630\/1.4542\/17-4 PH); нержавеющая сталь (1.4404\/ 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые детали) | нержавеющая сталь (630\/1,4542\/17-4 PH) |
| Минимальная разница между SP и rP | 1,7 бар: 24 фунт/кв. дюйм: 0,17 МПа |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное давление разрыва | 1700 бар: 24650 фунтов на квадратный дюйм: 170 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Момент затяжки [Нм] | > 50; (Зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 800 бар: 11580 фунтов на квадратный дюйм: 80 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | 0,2; (-25...80°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J014 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1; (Уменьшите значение в соотношении 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (Уменьшите соотношение 1:1; BFSL = Прямая линия наилучшего прилегания; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; задержка включения/выключения; Демпфирование; Блок индикации; выходной ток/напряжение |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операции: Идентификатор устройства; Заводская настройка \/ CMPT = 2: 469; Статус высокого разрешения \/ CMPT = 3: 985 |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Примечания по точности/отклонению | точность точки переключения, погрешность линейности в соответствии с DNV GL: < ±1%: < ± 1% |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 34 \/ L = 90,7 |
| Разрешение по каналу ввода-вывода [бар] | 0.2 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1\/4\"" Наружная резьба NPT |
| Тип давления | относительное давление |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 0,9...398,4 бар: 13...5778 фунтов на квадратный дюйм: 0,09...39,84 МПа |
| Точность точки переключения [% от диапазона] | < ± 0,4; (Уменьшите соотношение 1:1) |
| Требуемый класс главного порта | A; (если вывод 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | тег для конкретного приложения |
| Частота переключения постоянного тока [Гц] | < 500 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
