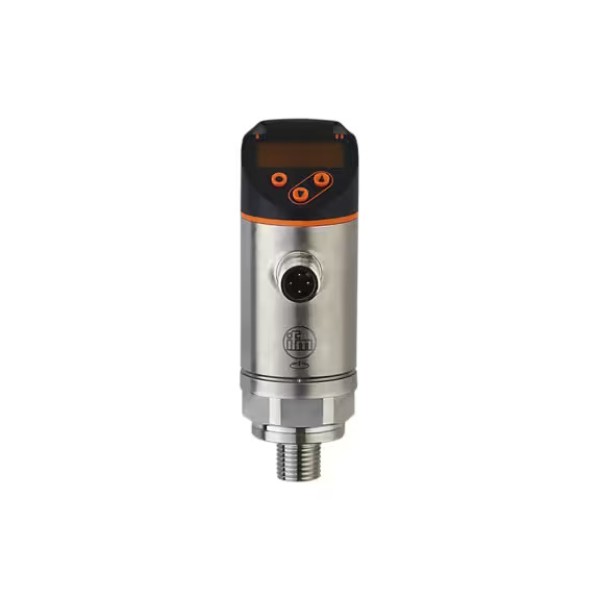

Датчик давления с дисплеем, PN-,25-REN14-МКГ/М2/В IFM PN2698 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
Для модели PN2698 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PN2698 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик давления с дисплеем, PN-,25-REN14-МКГ/М2/В IFM PN2698 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) | 10 бар: 10000 мбар: 4000 inH2O: 1000 кПа |
| MTTF [годы] | 145 |
| Аналоговая конечная точка | 37,5...250 мбар: 15...100,4 inH2O: 3,75...25 кПа: 385...2550 мм рт.ст. |
| Аналоговая начальная точка | -12,5...200 мбар: -5...80,2 inH2O: -1,25...20 кПа: -125...2040 мм рт.ст. |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемость 1:5) |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемость 1:5) |
| В нескольких шагах от | 0,1 мбар: 0,1 inH2O: 0,01 кПа: 1 мм рт.ст. |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | < 1.5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; состояние устройства: 4; двоичная информация о переключении: 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...4 |
| Диапазон измерения | -0,0125...0,25 бар: -12,5...250 мбар: -5...100,4 inH2O: -1,25...25 кПа: -127...2549 мм рт.ст. |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 4 светодиода зеленого цвета (мбар, мм рт.ст., кПа, inH2O); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, красный/зеленый 4-значный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (Уменьшать в соотношении 1:1; каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заданное значение SP | -10,9...250 мбар: -4,4...100,4 inH2O: -1,09...25 кПа: -112...2550 мм рт.ст. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...4 |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное время отклика аналогового выхода [мс] | 3 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 246 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); Al2O3 (керамика); FKM |
| Минимальная разница между SP и rP | 1,1 мбар: 0,5 inH2O: 0,11 кПа: 11 мм рт.ст. |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное давление разрыва | 30000 мбар: 12000 вт2o: 3000 кПа: 306000 мм рт.ст. |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Момент затяжки [Нм] | > 50; (Зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 10000 мбар: 4000 вт2o: 1000 кПа: 102000 мм рт.ст. |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J012 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1; (Уменьшите значение в соотношении 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (Уменьшите соотношение 1:1; BFSL = Прямая линия наилучшего прилегания; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; задержка включения/выключения; Демпфирование; Блок индикации; выходной ток/напряжение |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операции: Идентификатор устройства; Заводская настройка \/ CMPT = 2: 476; Статус высокого разрешения \/ CMPT = 3: 992 |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Примечания по точности/отклонению | точность точки переключения, погрешность линейности в соответствии с DNV GL: < ±1%: < ± 1% |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 34 \/ L = 90,7 |
| Разрешение по каналу ввода-вывода [мбар] | 0.1 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1\/4\"" Наружная резьба NPT |
| Тип давления | относительное давление |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -12...249 мбар: -4,8...100 inH2O: -1,2...24,9 кПа: -122...2539 мм рт.ст. |
| Точность точки переключения [% от диапазона] | < ± 0,4; (Уменьшите соотношение 1:1) |
| Требуемый класс главного порта | A; (если вывод 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | тег для конкретного приложения |
| Частота переключения постоянного тока [Гц] | < 500 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
