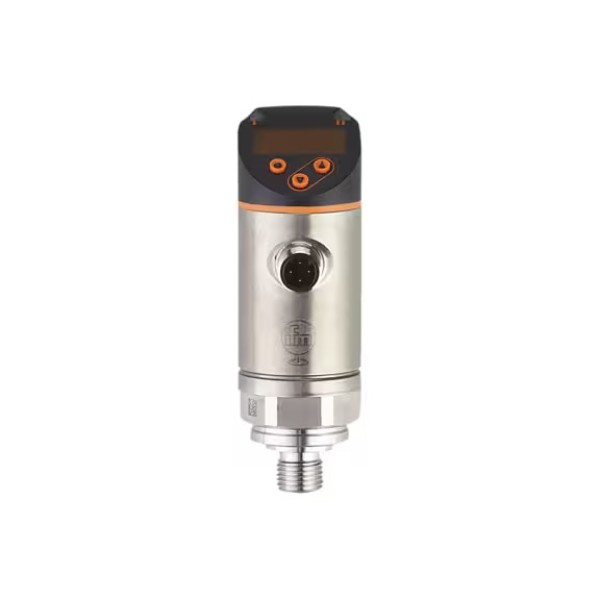

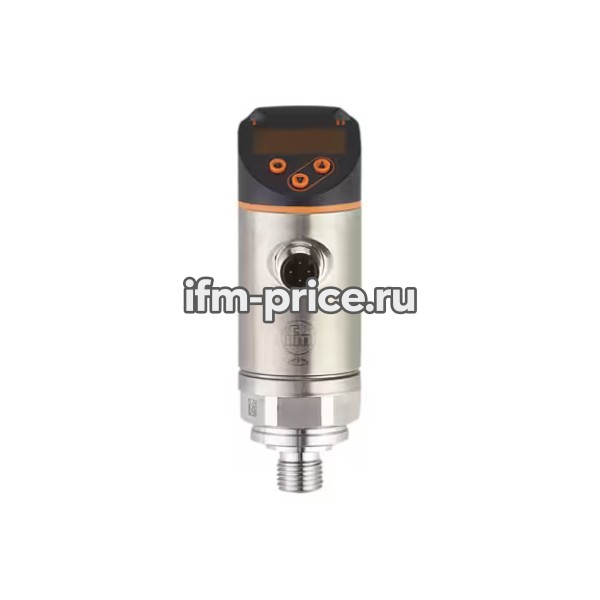

Датчик давления с дисплеем, PN-010-REG14-MFRKG/US/ /V IFM PN3594 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
При подборе модели PN3594 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается). Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PN3594 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Датчик давления с дисплеем, PN-010-REG14-MFRKG/US/ /V IFM PN3594 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 226 |
| Аналоговое выходное напряжение [В] | 0...10; (0 бар = 0 В; 10 бар = 10 В) |
| Аналоговые данные процесса | 1 |
| Аналоговый выходной ток [мА] | 4...20; (0 бар = 4 мА; 10 бар = 20 мА) |
| В нескольких шагах от | 0,01 бар: 0,1 фунт/кв. дюйм: 0,001 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | < 3 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Герметизация технологического соединения | FKM (DIN EN ISO 1179-2) |
| Давление разрешения канала ввода-вывода | 0,005 бар: 0,0005 МПа |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; состояние устройства: 4; двоичная информация о переключении: 1 |
| Двоичный файл данных процесса | 1 |
| Демпфирование для аналогового выхода dAA [s] | 0...4 |
| Диапазон измерения | -1...10 бар: -14,5...145 фунтов на квадратный дюйм: -100...1000 кПа: -0,1...1 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 3 светодиода зеленого цвета (бар, фунт/кв. дюйм, МПа); Состояние переключения: 1 светодиод желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный, красный/зеленый |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Заданное значение SP | -0,92...10 бар: -13,3...145 фунтов на квадратный дюйм: -0,092...1 МПа |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...4 |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное время отклика аналогового выхода [мс] | 3 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 242.15 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); Al2O3 (керамика); FKM |
| Минимальная разница между SP и rP | 0,5 бар: 0,8 фунт/кв. дюйм: 0,005 МПа |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное давление разрыва | 150 бар: 2175 фунтов на квадратный дюйм: 15 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Момент затяжки [Нм] | 25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 75 бар: 1087 фунтов на квадратный дюйм: 7,5 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (200 (...60 °C) 250 (...40°C)) |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J004 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25 |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; задержка включения/выключения; Демпфирование; Блок индикации; выходной ток/напряжение |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: Идентификатор устройства; Заводская настройка \/ CMPT = 2: 431; Статус высокого разрешения \/ CMPT = 3: 615 |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/4 наружная резьба (DIN EN ISO 1179-2); Внутренняя резьба: M5 |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -0,97...9,95 бар: -14...144,3 фунтов на квадратный дюйм: -0,097...0,995 МПа |
| Точность точки переключения [% от диапазона] | < ± 0,5 |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | тег для конкретного приложения |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | ПНП |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
