12 месяцев гарантия от IFM Electronic-
-
-
-

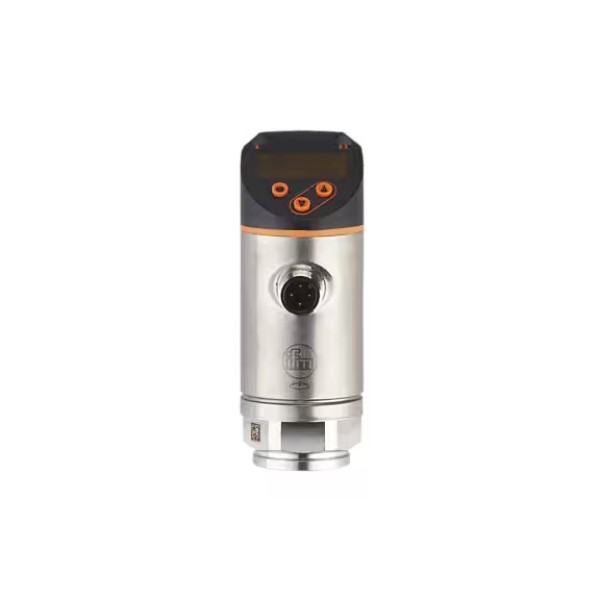

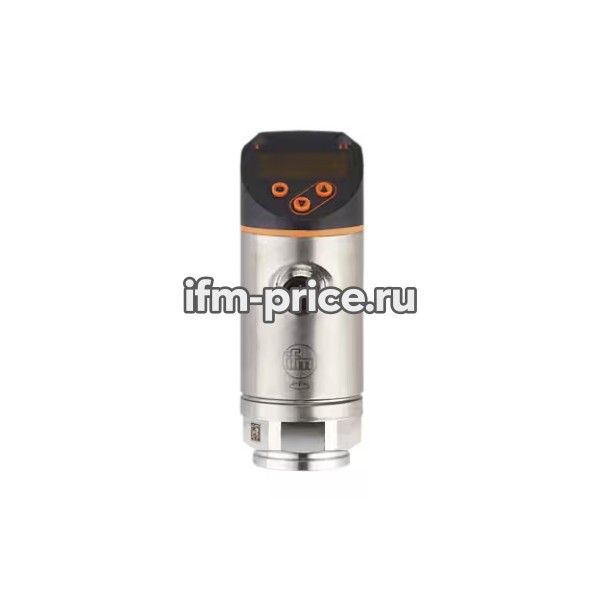

Датчик давления с дисплеем, PN-016-RER14-QFRKG/US/ /V IFM PN7014 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Перед заказом проверьте характеристики, схему подключения, условия эксплуатации и совместимость с оборудованием.
| Характеристики | |
| MTTF [годы] | 249 |
| Аналоговые данные процесса | 1 |
| В нескольких шагах от | 0,01 бар: 0,1 фунт/кв. дюйм: 0,001 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.3 |
| Время отклика [мс] | < 3 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; Канал ввода-вывода; (настраивается) |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; состояние устройства: 4; двоичная информация о переключении: 2 |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | -1...16 бар: -14,6...232 фунт/кв.дюйм: -0,1...1,6 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (0...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 3 светодиода зеленого цвета (бар, фунт/кв. дюйм, МПа); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный, красный/зеленый |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заданное значение SP | -0,87...16 бар: -12,6...232,1 фунт/кв.дюйм: -0,087...1,6 МПа |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...4 |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 243 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); Al2O3 (керамика); FKM |
| Минимальная разница между SP и rP | 0,08 бар: 1,2 фунт/кв.дюйм: 0,008 МПа |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное давление разрыва | 150 бар: 2200 фунтов на квадратный дюйм: 15 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 25...35; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 85 бар: 1250 фунтов на квадратный дюйм: 8,5 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (200 (...60 °C) 250 (...40°C)) |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (0...80°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J001; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25 |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезис/окно; нормально открытое/закрытое; логика переключения; задержка включения/выключения; Демпфирование; Блок индикации |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1197 |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 34 \/ L = 90,7 |
| Разрешение по каналу ввода-вывода [бар] | 0.002 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/4 Внутренняя резьба |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -0,95...15,92 бар: -13,8...230,9 фунтов на квадратный дюйм: -0,095...1,592 МПа |
| Точность точки переключения [% от диапазона] | < ± 0,5 |
| Требуемый класс главного порта | A; (если вывод 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | тег для конкретного приложения |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
