Международные поставки
Привозим оборудование из Европы, США и Китая.
12 месяцев гарантия от IFM Electronic
Два коммутационных выхода, один из которых с коммуникационным интерфейсом IO-Link, Красно-зеленый дисплей для четкой идентификации допустимого диапазона, технологическое соединение можно поворачивать для оптимального выравнивания, долговременная стабильность благодаря высокой защите от перегрузки, прочная конструкция для использования в суровых промышленных условиях.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) | 20 бар: 20000 мбар: 290 фунтов на квадратный дюйм: 590 вдохов: 2000 кПа |
| MTTF [годы] | 260 |
| В нескольких шагах от | 1 мбар: 0,1 фунт/кв. дюйм: 0,1 вдох: 1 кПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.3 |
| Время отклика [мс] | < 3 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; Канал ввода-вывода; (настраивается) |
| Давление разрешения канала ввода-вывода | 1 мбар: 0,001 МПа |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; давление: 16; состояние устройства: 4; двоичная информация о переключении: 2 |
| Диапазон измерения | -1...1 бар: -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дюйм: -29,4...29,4 вдоха: -100...100 кПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 4 светодиода зеленого цвета (бар, фунт/кв. дюйм, кПа, вдОх); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, красный/зеленый 4-значный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заданное значение SP | -983...1000 мбар: -14,3...14,5 фунтов на квадратный дюйм: -29...29,5 вдохов: -98...100 кПа |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 243.5 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); керамика; FKM |
| Минимальная разница между SP и rP | 10 мбар: 0,2 фунт/кв. дюйм: 0,3 вдох: 1 кПа |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное давление разрыва | 30000 мбар: 450 фунтов на квадратный дюйм: 880 вдохов: 3000 кПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 2...3 оборота после закрепления вручную; рекомендуемый момент затяжки; Зависит от смазки, уплотнения и номинального давления |
| Номинальное давление | 10000 мбар: 145 фунтов на квадратный дюйм: 290 вдохов: 1000 кПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (200 (...60 °C) 250 (...40°C)) |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (-0...80°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J001 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25 |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезис/окно; нормально открытое/закрытое; логика переключения; задержка включения/выключения; Демпфирование; Блок индикации |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: Идентификатор устройства; Заводская настройка \/ CMPT = 2: 457; Статус высокого разрешения \/ CMPT = 3: 636 |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1: Измерительный датчик; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 34 \/ L = 90,7 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1\/4\"" Наружная резьба NPT |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -993...990 мбар: -14,4...14,4 фунтов на квадратный дюйм: -29,3...29,2 вдоха: -99...99 кПа |
| Точность точки переключения [% от диапазона] | < ± 0,5 |
| Требуемый класс главного порта | A; (если вывод 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Функции ввода-вывода (ациклические) | тег для конкретного приложения |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
Готовность к отгрузке
В наличии
Наличие на складах
Центральный склад, Москва
В наличии
Удалённый склад
Под заказ
Транзитная поставка
Доступно
Актуальное количество и срок поставки подтверждаются менеджером при оформлении заказа.
Получить расчет
- Производитель: IFM / Модель: PN7699 / Артикул: PN7699
- ✔️На складе в Москве

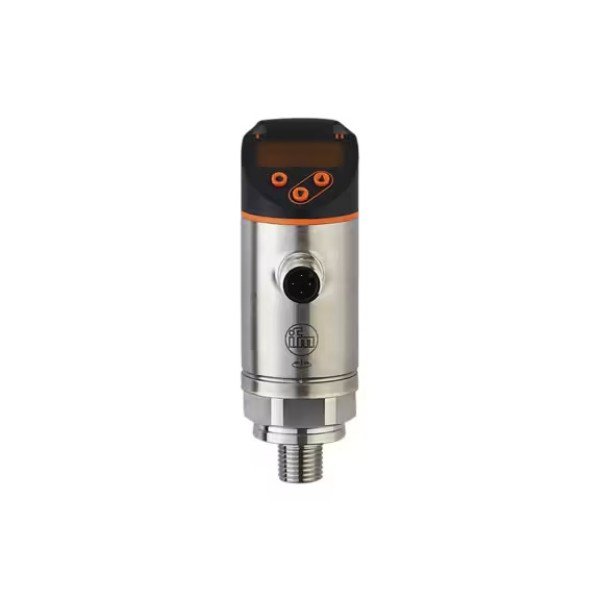

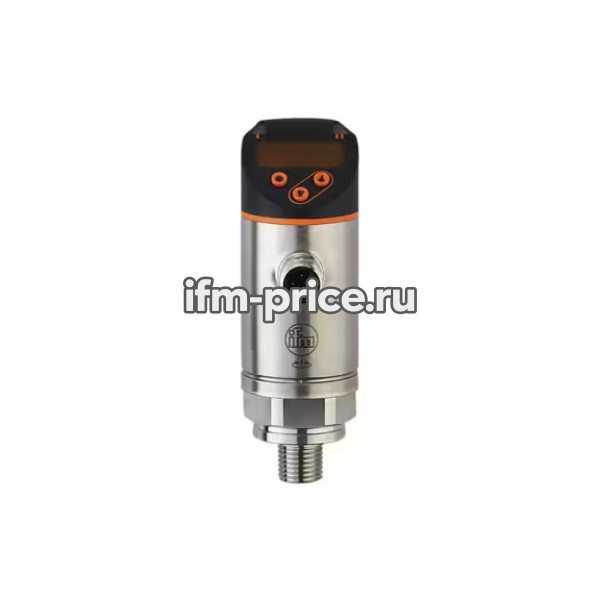

Цена на Датчик давления с дисплеем, PN-1-1BREN14-QFRKG/US/ /V с НДС. Актуальное наличие и срок поставки подтвердит менеджер:
