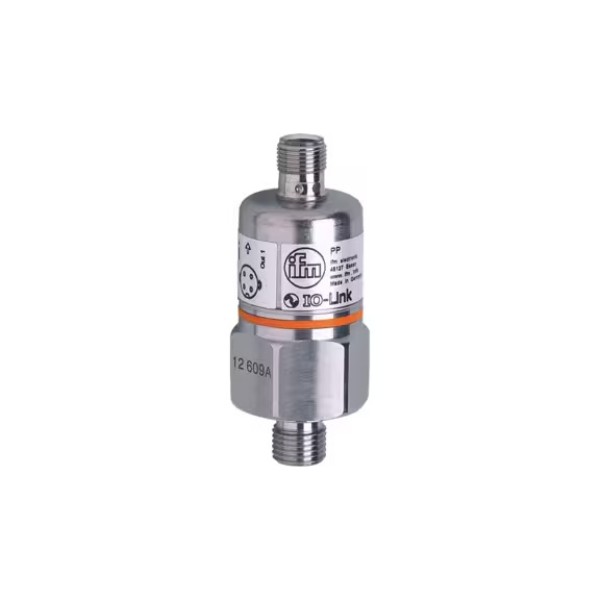

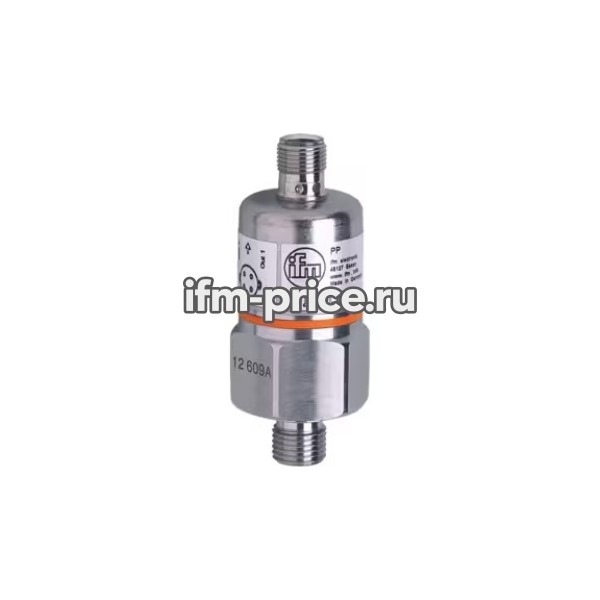

Реле давления с керамической измерительной ячейкой, PP-400-SBG14-QFPKG/US/ /V IFM PP7550 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
При подборе модели PP7550 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается); Диапазон измерения: 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- рабочий диапазон или зона контроля: 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PP7550 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Реле давления с керамической измерительной ячейкой, PP-400-SBG14-QFPKG/US/ /V IFM PP7550 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 310 |
| Аналоговые данные процесса | 1 |
| В нескольких шагах от | 2 бар: 30 фунтов на квадратный дюйм: 0,2 МПа |
| Виброустойчивость | DIN IEC 68-2-6: 20 г (10...2000 Гц); DIN EN 60068-2-64: 14 г; DIN EN 61373: Категория 2 |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | < 3 |
| Встроенный ограничительный элемент | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; Канал ввода-вывода; (настраивается) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (0...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Питание: 2 светодиода зеленого цвета; Состояние переключения: 2 светодиода желтого цвета |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (в год) |
| Доработка IO-Link | 1.0 |
| Жилье | трубчатый |
| Заводская настройка | SP1 = 100 бар: rP1 = 92 бар; SP2 = 300 бар: rP2 = 292 бар; OUT1 = Hno: OUT2 = Hno |
| Заданное значение SP | 4...400 бар: 60...5790 фунтов на квадратный дюйм: 0,4...40 МПа |
| Защита | IP 68; (7 дней/глубина погружения 1 м/ 0,1 бар) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP в шагах [s] | 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500 |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 218 |
| Материал | нержавеющая сталь (1.4301 \/ 304); FKM; EPDM\/X; PA |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4305 \/303); керамика; FKM |
| Минимальное время технологического цикла [мс] | 2.3 |
| Минимальное давление разрыва | 1000 бар: 14500 фунтов на квадратный дюйм: 100 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Номинальное давление | 600 бар: 8700 фунтов на квадратный дюйм: 60 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (0...80°C) |
| Общее количество выходных данных | 2 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1 |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 2 |
| Потребляемый ток [мА] | < 45 |
| Приложение | для мобильных приложений; для промышленного применения; для железнодорожного транспорта |
| Применение на железнодорожном транспорте | DIN EN 50155: Классы T3, C1, S1 |
| Рабочее напряжение [В] | 9,6...36 В постоянного тока; (режим связи: 18...32) |
| Размеры [мм] | \u00D8 30 \/ L = 79,5 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Средняя температура [C] | -25...90 |
| Средства массовой информации | жидкости и газы |
| Стабилизация в нулевой точке [% от размаха] | Подключение ввода-вывода: 1,0; (см. инструкции по эксплуатации при работе с нулевой точкой) |
| Температура окружающей среды [C] | -25...85 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/4 наружная резьба Внутренняя резьба: M5 |
| Тип давления | относительное давление |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 2...398 бар: 30...5760 фунтов на квадратный дюйм: 0,2...39,8 МПа |
| Точность точки переключения [% от диапазона] | < ± 0,5 |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 60068-2-27 \/ DIN IEC 60068-2-29: 1000 г; DIN EN 61373: Категория 3 |
| Условно подходит для | используется в газах с давлением > 25 бар только по запросу |
| Функция обучения | да |
| Частота переключения постоянного тока [Гц] | 170 |
| Электрическое проектирование | ПНП |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | помехоустойчивость: EN 61000-6-2; EN 61000-4-2 Электростатический разряд: контактный разряд 4 кВ/ воздушный разряд 15 кВ; EN 61000-4-3 Высокочастотное излучение: 20 В/м; EN 61000-4-4 Разрыв: соединительный зажим 4 кВ; EN 61000-4-5 Перенапряжение: напряжение питания 0,5 кВ/ сигнал 1 кВ для устройств постоянного тока; EN 61000-4-6 ВЧ напряжение: 10 В; помехоустойчивость: в соответствии с автомобильной директивой 1995\/54\/EC \/04\/104EG\/05\/83\/EG; Испытание камеры поглощения в соответствии с ISO 11452-2:: 80 В/м |
