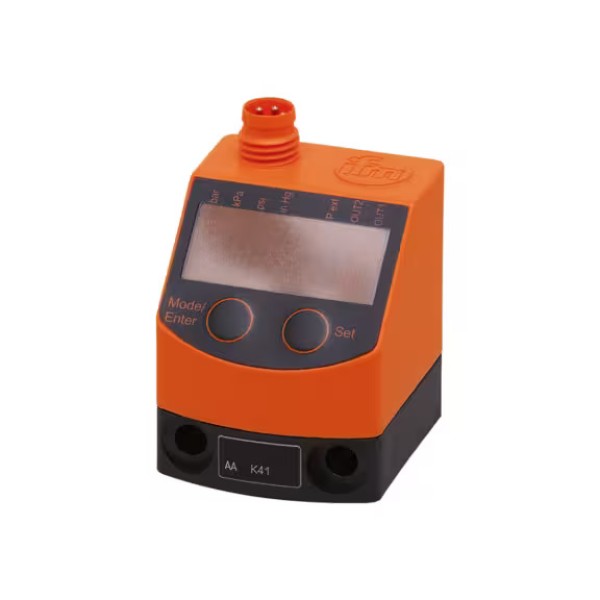

Датчик давления для пневматики, PQ-1-1-KHR18-KFPKG/AS/ IFM PQ3809 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
При подборе модели PQ3809 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается). Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PQ3809 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Датчик давления для пневматики, PQ-1-1-KHR18-KFPKG/AS/ IFM PQ3809 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 437 |
| Аналоговые данные процесса | 1 |
| Аналоговый выходной ток [мА] | 4...20 |
| Блок отображения | бар; кПа; фунт/кв. дюйм; Вдох |
| В нескольких шагах от | 0,01 бар: 0,2 фунт/кв.дюйм: 0,3 вдох: 1 кПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.5 |
| Время отклика [мс] | < 6 |
| Время отклика аналогового выхода на шаг [мс] | 6 |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | -1...1 бар: -1000...1000 мбар: -14,6...14,6 фунтов на квадратный дюйм: -29,4...29,4 вдоха: -100...100 кПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | 0,2; (0...60°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 4 светодиода зеленого цвета; Состояние переключения: 1 светодиод желтого цвета; Функциональный дисплей: буквенно-цифровой, 4-разрядный; Измеряемые значения: буквенно-цифровой, 4-разрядный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,05; (каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | -0,98...1 бар: -14,2...14,6 фунтов на квадратный дюйм: -28,8...29,4 вдоха: -98...100 кПа |
| Защита | Степень защиты IP 65 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 87 |
| Материал | PBT; FKM; полиэстер |
| Материалы (смачиваемые детали) | латунь; FKM; кремний (с покрытием); PBT |
| Минимальное время технологического цикла [мс] | 2.3 |
| Минимальное давление разрыва | 30 бар: 435 фунтов на квадратный дюйм: 886 вдохов: 3000 кПа |
| Минимальное количество циклов повышения давления | 50 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Номинальное давление | 20 бар: 290 фунтов на квадратный дюйм: 591 вдох: 2000 кПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | 0,2; (0...60°C) |
| Обратите внимание на min. давление разрыва | максимальное избыточное давление на втором напорном патрубке: 12 бар/ 1200 кПа/ 174 фунт/кв. дюйм/ 354,4 вдоха/1,2 МПа |
| Общее количество выходных данных | 2 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25 |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезисное окно; нормально открытый/закрытый; аналоговый выход; Канал ввода-вывода; логика переключения; задержка включения/выключения; Демпфирование; Блок индикации |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 366 |
| Потребляемый ток [мА] | < 50 |
| Приложение | для промышленного применения |
| Программируемое время задержки dS, dr [с] | 0; 0,002...5 |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 42 x 30 x 32 |
| Режим SIO | да |
| Соединитель | 1 x M8; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | 0...60 |
| Стандарт SDCI | IEC 61131-9 FDIS |
| Температура окружающей среды [C] | 0...70 |
| Температура хранения [C] | -25...85 |
| Технологическое соединение | резьбовое соединение G 1\/8 Внутренняя резьба Внутренняя резьба: M5 |
| Тип давления | относительное давление; перепад давления; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -0,99...0,99 бар: -14,4...14,4 фунтов на квадратный дюйм: -29,1...29,1 вдох: -99...99 кПа |
| Точность точки переключения [% от диапазона] | < ± 0,5 |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Условно подходит для | другие носители по запросу |
| Частота переключения постоянного тока [Гц] | < 100 |
| Электрическое проектирование | ПНП |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
