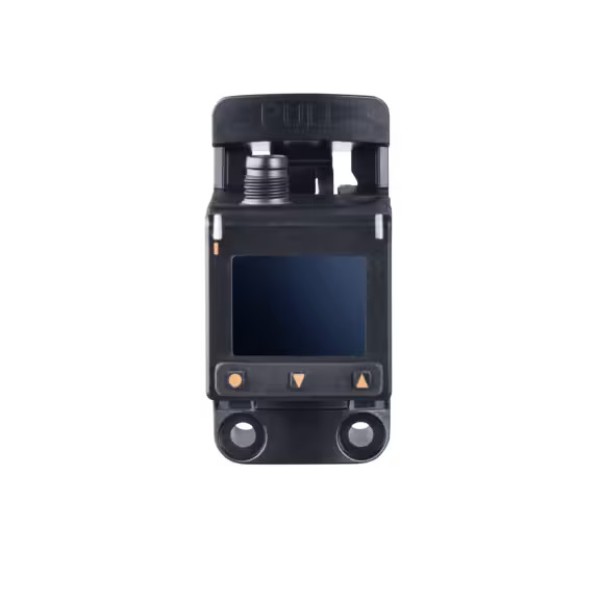

Датчик давления для пневматики, PQ-010-KHR18-MFPKG/AS/ IFM PQD384 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
Для модели PQD384 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PQD384 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Датчик давления для пневматики, PQ-010-KHR18-MFPKG/AS/ IFM PQD384 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MTTF [годы] | 429 |
| Аналоговая конечная точка | 1...10 бар: 14,5...145 фунтов на квадратный дюйм: 0,1...1 МПа |
| Аналоговая начальная точка | -1...8 бар: -14,5...116 фунтов на квадратный дюйм: -0,1...0,8 МПа |
| Аналоговое выходное напряжение [В] | 0...10 \/ 1...5, обратимый; (масштабируемый) |
| Аналоговые данные процесса | 1 |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| Блок отображения | бар; МПа; фунт/кв. дюйм; мм рт.ст .; Вдох; кгс\/см2 |
| В нескольких шагах от | 0,01 бар: 0,1 фунт/кв. дюйм: 0,001 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | 6 |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Данные процесса ввода-вывода (циклические) | Назначение: длина долота; давление: 16; состояние устройства: 4; SSC1.1: 1; SSC1.2: 1 |
| Двоичный файл данных процесса | 2 |
| Демпфирование для аналогового выхода dAA [s] | 0...99.99 |
| Диапазон измерения | -1...10 бар: -14,5...145 фунтов на квадратный дюйм: -0,1...1 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | 0,2; (Уменьшить до 1:1) |
| Директива по оборудованию под давлением | надежная инженерная практика; может использоваться для жидкостей со стабильными газами группы 2 |
| Дисплей | Дисплей 1\"": 128 x 96 пикселей; Состояние переключения: 1 светодиод, желтый |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Доработка IO-Link | 1.1.4 |
| Жилье | прямоугольный |
| Заданное значение SP | -1...10 бар: -14,5...145 фунтов на квадратный дюйм: -0,1...1 МПа |
| Защита | Степень защиты IP 65 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...4 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 1 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 83 |
| Материал | PBT; PC; TPE; NBR; FKM; латунь; кремний (с покрытием) |
| Материалы (смачиваемые детали) | PBT; FKM; латунь; кремний (с покрытием) |
| Минимальное время технологического цикла [мс] | 0.6 |
| Минимальное давление разрыва | 20 бар: 290 фунтов на квадратный дюйм: 2 МПа |
| Минимальное количество циклов повышения давления | 50 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Номинальное давление | 15 бар: 220 фунтов на квадратный дюйм: 1,5 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | 0,2; (Уменьшить до 1:1) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J085; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,25; (Уменьшите соотношение 1:1) |
| Отклонение линейности [% от размаха] | < ± 0,5 % (установка предельного значения в соответствии с DIN EN IEC 62828-1) Уменьшите значение в соотношении 1:1 |
| Отклонение характеристик [% от диапазона] | < ± 0,5; (Уменьшите значение в соотношении 1:1, включая линейность, гистерезис и повторяемость) |
| Параметры настройки параметров | дисплей можно поворачивать и выключать; аналоговый выход можно выбирать и масштабировать; Функция обучения; функция моделирования; Функция диагностики |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К: уменьшите значение 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1995 |
| Поставляемые товары | винт с головкой: 2 x (M3 x 8 мм) |
| Потребляемый ток [мА] | < 30 |
| Приложение | для промышленного применения |
| Профили | Интеллектуальный датчик - SSP 4.1.1: Датчик измерения и переключения, 1 канал; BLOB: Передача больших объектов в двоичном формате; Common - I&D: Идентификация и диагностика; Расширение: Определение количества, переключение при превышении заданного значения; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | 37,7 x 30 x 38,6 |
| Разрешение по каналу ввода-вывода [бар] | 0.001 |
| Режим SIO | да |
| Соединитель | 1 x M8; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление вакууму | -1000 мбар: -14,5 фунтов на квадратный дюйм: -0,1 МПа |
| Специальная функция | позолоченные контакты |
| Средняя температура | 0...60 ° C: 32...140 ° F |
| Средства массовой информации | сжатый воздух; азот (N2) |
| Стандарт SDCI | МЭК 61131-9: 2019-06 |
| Температура окружающей среды | 0...60 ° C: 32...140 ° F |
| Температура хранения | -25...85 °C: -13...185 °F |
| Технологическое соединение | резьбовое соединение G 1\/8 Внутренняя резьба (2x) |
| Тип давления | относительное давление; вакуум; перепад давления |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Точность точки переключения [% от диапазона] | < ± 0,5; (уменьшить в соотношении 1:1) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Условно подходит для | другие носители по запросу |
| Функции ввода-вывода (ациклические) | маркировка для конкретного применения; внутренняя температура; Средняя температура |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | PNP\/NPN; (настраивается) |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
