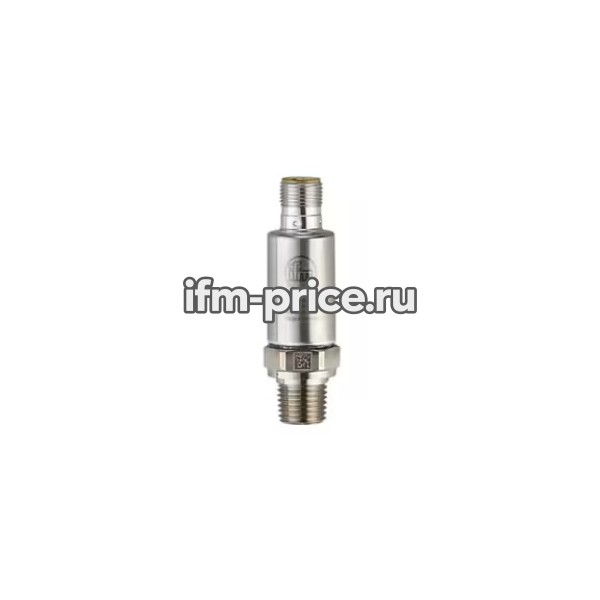

Реле давления с IO-Link, PV-400-SEN14-UFRVG/US/ / IFM PV7600 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
При подборе модели PV7600 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается); Диапазон измерения: 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- рабочий диапазон или зона контроля: 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PV7600 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Реле давления с IO-Link, PV-400-SEN14-UFRVG/US/ / IFM PV7600 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) [бар] | 840 |
| MTTF [годы] | 668 |
| Аналоговые данные процесса | 2 |
| В нескольких шагах от | 0,2 бар: 1 фунт/кв. дюйм: 0,02 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 0.3 |
| Время отклика [мс] | < 3 |
| Встроенный ограничительный элемент | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; Канал ввода-вывода; (настраивается) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 0...400 бар: 0...5800 фунтов на квадратный дюйм: 0...40 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < 0,1 (-25...90 °C) \/ < 0,2 (-40...-25°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заводская настройка | SP1 = 100 бар: rP1 = 92 бар: ou1 = Hno;; SP2 = 300 бар: rP2 = 292 бар: ou2 = Hno;; dS1\/dS2 = 0 мс: dr1\/dr2 = 0 мс; coF = 0 %: P-n = PnP: dAP= 60 мс |
| Заданное значение SP | 4...400 бар: 58...5802 фунтов на квадратный дюйм: 0,4...40 МПа |
| Замечания | BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения |
| Защита | IP 67; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Измерительный элемент | металлическая тонкопленочная ячейка |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 65 |
| Материал | нержавеющая сталь (630\/1.4542\/17-4 PH); нержавеющая сталь (1.4404\/ 316L); PEI |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4305 \/303); нержавеющая сталь (630\/1.4542\/17-4 PH) |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное давление разрыва | 1700 бар: 24655 фунтов на квадратный дюйм: 170 МПа |
| Минимальное количество циклов повышения давления | 60 миллионов; (при давлении, в 1,2 раза превышающем номинальное) |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 50; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 1000 бар: 14500 фунтов на квадратный дюйм: 100 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < 0,1 (-25...90 °C) \/ < 0,2 (-40...-25°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J016 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,2 |
| Отклонение линейности [% от размаха] | < ± 0,1 (BFSL) \/ < ± 0,2 (LS) |
| Отклонение характеристик [% от диапазона] | < ± 0,5; (линейность, включая гистерезис и повторяемость, предельное значение устанавливается в соответствии с DIN EN IEC 62828-1) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; логика переключения; задержка включения/выключения; Демпфирование |
| Повторяемость [% от продолжительности] | < ± 0,05; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 851 |
| Потребляемый ток [мА] | < 15 |
| Приложение | для промышленного применения |
| Примечание по номинальному давлению | статический |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса; Функция: Диагностика устройства |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | \u00D8 18,9 \/ L = 66,9 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Средняя температура [C] | -40...90 |
| Средства массовой информации | жидкости и газы |
| Стабилизация в нулевой точке [% от размаха] | Входное соединение: 1,0; (см. инструкции по эксплуатации для работы с нулевой точкой); Коммутационный выход: 1,0 |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -40...90 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1\/4\"" Наружная резьба NPT Внутренняя резьба: M5 |
| Тип давления | относительное давление |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 2...398 бар: 30...5773 фунтов на квадратный дюйм: 0,2...39,8 МПа |
| Точность точки переключения [% от диапазона] | < ± 0,5 (согласно стандарту DIN EN 61298-2) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 500 г (1 мс) |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
