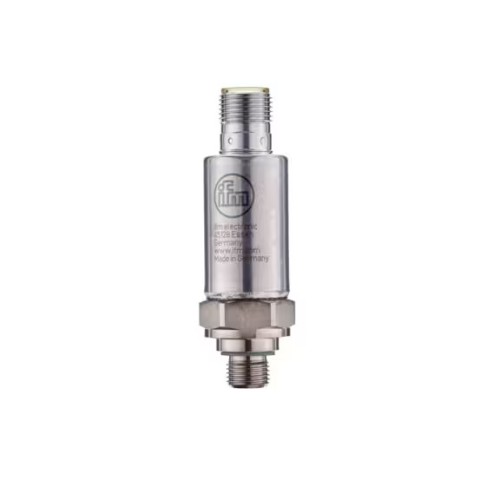

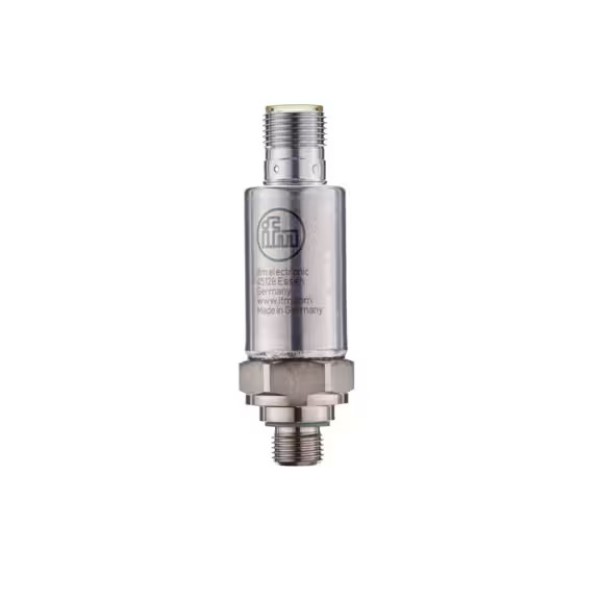

Реле давления с IO-Link, PV-1-1-REG18-UFRVG/US/ / IFM PV7809 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
При подборе модели PV7809 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается); Диапазон измерения: -1...1 бар: -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дю. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- рабочий диапазон или зона контроля: -1...1 бар: -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дю
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PV7809 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Реле давления с IO-Link, PV-1-1-REG18-UFRVG/US/ / IFM PV7809 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MTTF [годы] | 667 |
| Аналоговые данные процесса | 2 |
| В нескольких шагах от | 0,001 бар: 1 мбар: 0,1 фунт/кв. дюйм: 0,1 кПа: 0,0001 МПа |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 60 |
| Время отклика [мс] | < 3 |
| Встроенный ограничительный элемент | нет |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; Канал ввода-вывода; (настраивается) |
| Герметизация технологического соединения | FKM (DIN EN ISO 1179-2) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | -1...1 бар: -1000...1000 мбар: -14,5...14,5 фунтов на квадратный дюйм: -100...100 кПа: -0,1...0,1 МПа |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < 0,2 (-25...90°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,2; (каждые 6 месяцев) |
| Доработка IO-Link | 1.1 |
| Жилье | трубчатый |
| Заводская настройка | SP1 = -500 мбар: rP1 = -540 мбар: ou1 = Hno;; SP2 = 500 мбар: rP2 = 460 мбар: ou2 = Hno;; dS1\/dS2 = 0 мс: dr1\/dr2 = 0 мс; coF = 0 %: P-n = PnP: dAP= 60 мс |
| Заданное значение SP | -0,98...1 бар: -980...1000 мбар: -14,2...14,5 фунтов на квадратный дюйм: -98...100 кПа: -0,098...0,1 МПа |
| Замечания | BFSL = Прямая линия наилучшего соответствия; LS = установка предельного значения |
| Защита | IP 67; IP 69K |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Измерительный элемент | металлическая тонкопленочная ячейка |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 54.3 |
| Материал | Технологическое присоединение: нержавеющая сталь (630\/1,4542\/17-4 PH); измерительная ячейка: нержавеющая сталь (630\/1,4542\/17-4 PH); заглушка: нержавеющая сталь (1,4404 \/ 316L); заглушка: акрилат, PEI; вентиляционная мембрана: PTFE |
| Материалы (смачиваемые детали) | Технологическое присоединение: нержавеющая сталь (630\/1,4542\/17-4 PH); измерительная ячейка: нержавеющая сталь (630\/1,4542\/17-4 PH); уплотнение: FKM |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное давление разрыва | 200 бар: 2900 фунтов на квадратный дюйм: 20 МПа |
| Минимальное количество циклов повышения давления | 60 миллионов; (при давлении, в 1,2 раза превышающем номинальное) |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 20...25; (рекомендуемый момент затяжки; зависит от смазки, уплотнения и номинального давления) |
| Номинальное давление | 15 бар: 217 фунтов на квадратный дюйм: 1,5 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < 0,3 (-25...90°C) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: J015; Регистрационный номер UL: E174189 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,4 |
| Отклонение линейности [% от размаха] | < ± 0,2 (BFSL) \/ < ± 0,4 (LS) |
| Отклонение характеристик [% от диапазона] | < ± 1,5; (линейность, включая гистерезис и повторяемость, предельное значение устанавливается в соответствии с DIN EN IEC 62828-1) |
| Параметры настройки параметров | гистерезисное окно; нормально открытое/закрытое окно; логика переключения; задержка включения/выключения; Демпфирование |
| Повторяемость [% от продолжительности] | < ± 0,15; (при колебаниях температуры < 10 К) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1830 |
| Потребляемый ток [мА] | < 15 |
| Приложение | для промышленного применения |
| Примечание по номинальному давлению | статический |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса; Функция: Диагностика устройства |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | \u00D8 19 \/ L = 66 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Сопротивление вакууму | -1000 мбар: -0,1 МПа |
| Средняя температура [C] | -40...90 |
| Средства массовой информации | жидкости и газы |
| Стабилизация в нулевой точке [% от размаха] | IO-Link,: 0; (см. инструкции по эксплуатации для работы с нулевой точкой); Коммутационный выход: 0,75 |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -40...90 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение G 1\/8 наружная резьба DIN EN ISO 1179-2 Внутренняя резьба: M5 |
| Тип давления | относительное давление; вакуум |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -0,99...0,99 бар: -990...990 мбар: -14,4...14,4 фунтов на квадратный дюйм: -99...99 кПа: -0,099...0,099 МПа |
| Точность точки переключения [% от диапазона] | < ± 1,5 (согласно стандарту DIN EN 61298-2) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 500 г (1 мс) |
| Частота переключения постоянного тока [Гц] | < 170 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61326-1 |
Готовность к отгрузке
В наличии
Наличие на складах
Центральный склад, Москва
В наличии
Удалённый склад
Под заказ
Транзитная поставка
Доступно
Актуальное количество и срок поставки подтверждаются менеджером при оформлении заказа.
Получить расчет
- Производитель: IFM / Модель: PV7809 / Артикул: PV7809
- ✔️На складе в Москве
- Учитывая НДС (22%): $114.95
- Скачать спецификацию
44 071,27 руб.
$522.48
Цена на Реле давления с IO-Link, PV-1-1-REG18-UFRVG/US/ / с НДС. Актуальное наличие и срок поставки подтвердит менеджер:
