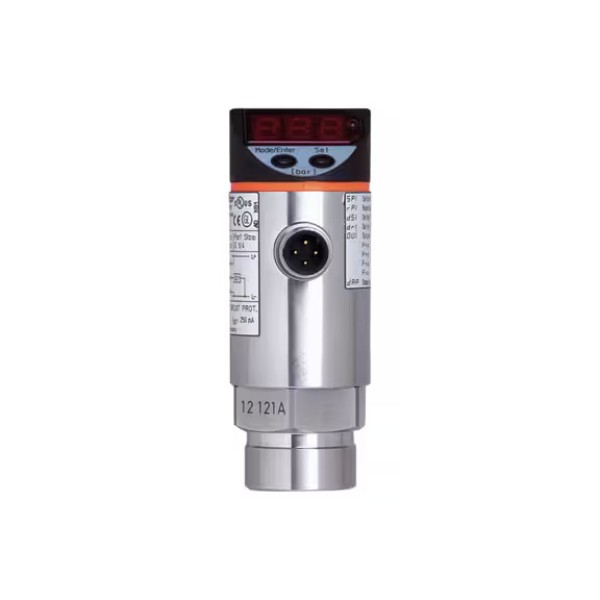

Датчик давления с дисплеем, PN-1-1BRBN14-MFRKG/US/ /V IFM PY2209 используется для контроля давления в технологических установках и инженерных системах. Такой датчик помогает отслеживать состояние процесса, своевременно передавать сигнал в контроллер и повышать предсказуемость работы оборудования.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
При подборе модели PY2209 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается). Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель PY2209 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Датчик давления с дисплеем, PN-1-1BRBN14-MFRKG/US/ /V IFM PY2209 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| MTTF [годы] | 167.14 |
| Аналоговая конечная точка [psi] | -7.5...15 |
| Аналоговая начальная точка [psi] | -15...7.5 |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемость 1:4) |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемость 1:4) |
| Блок отображения | мбар; кПа; фунт/кв. дюйм; inH2O; inHg |
| В шагах от [psi] | 0.1 |
| Виброустойчивость | DIN EN 60068-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 0.3 |
| Время отклика [мс] | < 1.5 |
| Встроенный ограничительный элемент | нет (может быть дооснащен) |
| Встроенный сторожевой таймер | да |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; (настраиваемый) |
| Демпфирование для аналогового выхода dAA [s] | 0.01...4 |
| Диапазон измерения [фунт/кв. дюйм] | -15...15 |
| Диапазон температурных коэффициентов [% от диапазона \/10 К] | < ± 0,2; (-25...80°C) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 3 светодиода зеленого цвета; Состояние переключения: 2 светодиода желтого цвета; Функциональный дисплей: буквенно-цифровой, 4-разрядный; Измеряемые значения: буквенно-цифровой, 4-разрядный |
| Долгосрочная стабильность [% от продолжительности эксплуатации] | < ± 0,1; (уменьшение в соотношении 1:1; в год) |
| Жилье | трубчатый |
| Заводская настройка | SP1 = -7,5 фунтов на квадратный дюйм: rP1 = -8,1 фунтов на квадратный дюйм; SP2 = 7,5 фунтов на квадратный дюйм: rP2 = 6,9 фунтов на квадратный дюйм; ASP = -15 фунтов на квадратный дюйм: AEP = 15 фунтов на квадратный дюйм |
| Заданное значение SP [psi] | -14.8...15 |
| Защита | Степень защиты IP 65 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0.01...4 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Максимальная нагрузка [\u03A9] | (Ub - 10 В) \/ 20 мА |
| Максимальное время отклика аналогового выхода [мс] | 3 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 256.5 |
| Материал | нержавеющая сталь (1.4301 \/ 304); нержавеющая сталь (1.4404 \/ 316L); PC; PBT; PEI; FKM; PTFE |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4305 \/303); керамика; FKM |
| Минимальное давление разрыва | 725 фунтов на квадратный дюйм: 5 МПа |
| Минимальное количество циклов повышения давления | 100 миллионов |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Номинальное давление | 290 фунтов на квадратный дюйм: 2 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250 |
| Нулевая точка температурного коэффициента [% от диапазона \/10 К] | < ± 0,2; (-25...80°C) |
| Общее количество выходных данных | 2 |
| Отклонение гистерезиса [% от диапазона] | < ± 0,1; (Уменьшите значение в соотношении 1:1) |
| Отклонение характеристик [% от диапазона] | < ± 0,25 (BFSL) \/ < ± 0,5 (LS); (Уменьшите соотношение 1:1; BFSL = Прямая линия наилучшего прилегания; LS = установка предельного значения) |
| Параметры настройки параметров | гистерезис / окно; нормально открыто/закрыто; логика переключения; выходной ток /напряжение; Демпфирование; адаптация отображаемых значений; дисплей можно поворачивать и выключать; Блок индикации; Нулевая точка; диапазон |
| Повторяемость [% от продолжительности] | < ± 0,1; (при колебаниях температуры < 10 К; уменьшить значение 1:1) |
| Потребляемый ток [мА] | < 35 |
| Приложение | для промышленного применения |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 34 \/ L = 91,5 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -25...80 |
| Средства массовой информации | жидкости и газы |
| Температура окружающей среды [C] | -25...80 |
| Температура хранения [C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1\/4\"" Внутренняя резьба NPT |
| Тип давления | относительное давление |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Точка сброса rP [psi] | -14.9...14.9 |
| Точность точки переключения [% от диапазона] | < ± 0,4; (Уменьшите соотношение 1:1) |
| Ударопрочность | DIN EN 60068-2-27: 50 г (11 мс) |
| Частота переключения постоянного тока [Гц] | < 500 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
