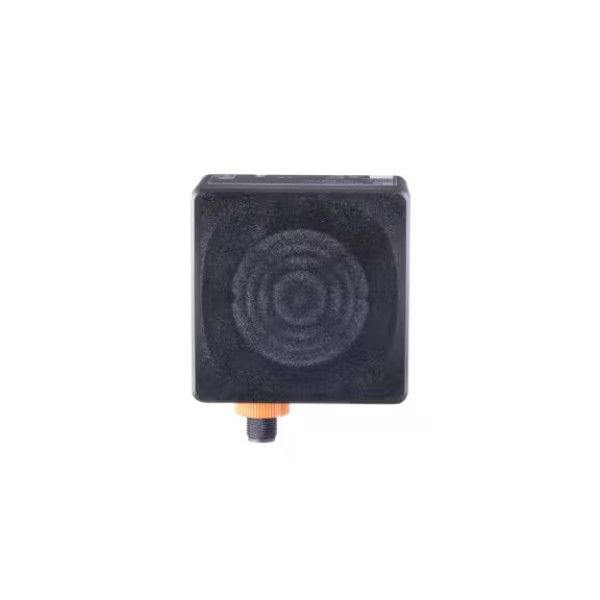

Радарный датчик расстояния, R1DADF6KG/US/IO-Link IFM R1D102 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
При подборе модели R1D102 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается). Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель R1D102 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Радарный датчик расстояния, R1DADF6KG/US/IO-Link IFM R1D102 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| MTTF [годы] | 53 |
| Аналоговое выходное напряжение [В] | 0...10, обратимый; (масштабируемый) |
| Аналоговый выход с повторяемостью [% от диапазона] | < 0,1 |
| Аналоговый выходной ток [мА] | 4...20, обратимый; (масштабируемый) |
| Быстрые изменения температуры | DIN EN 60068-2-14 Na: TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = < 30 с; 300 циклов |
| Виброустойчивость | DIN EN 60068-2-6 Fc: 10 g, 10 циклов частоты, 1 октава в минуту, по 3 осям |
| Входные | ШАГ 1: включение/выключение радара |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | OUT1: сигнал переключения; IO-Link; OUT2: сигнал переключения; аналоговый сигнал |
| Гистерезис [мм] | 5; (настраивается) |
| Дальность действия [м] | 0,1...35; (относится к угловому отражателю диаметром 10 см) |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; Расстояние: 32; скорость: 32; Мощность: 8; RCS: 8; наклон датчика: 1; состояние устройства: 4; двоичная информация о переключении: 4 |
| Диапазон измерения [м] | 0,1...35; (см. диаграмму:) |
| Дисплей | Состояние переключения: 2 светодиода, желтый; Питание: 1 светодиод, зеленый; ошибки: 1 светодиод, красный |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Защита | IP 65; IP 66; IP 67; IP 69K; (с установленными разъемами или защитными колпачками) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Испытание солевым аэрозолем | DIN EN 60068-2-11 Ka: 8 циклов испытаний |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500; (< 250 В постоянного тока: Ub 16...30 В постоянного тока; 250...500 В постоянного тока: Ub 18...30 В постоянного тока) |
| Максимальное время задержки включения [мс] | 1000 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 413.5 |
| Материал | корпус: PA; обтекатель: PEI; уплотнение: HNBR |
| Минимальная нагрузка [\u03A9] | 2000 |
| Минимальное время технологического цикла [мс] | 3.2 |
| Монтаж | монтируемый заподлицо |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 200 |
| Общее количество входов и выходов | 3 |
| Общее количество выходных данных | 2 |
| Одобрение UL | Температура: -40...65°C; Номер файла UL: E205959 |
| Параметры настройки параметров | только через IO-Link |
| Пиковая мощность излучения EIRP [дБм] | 10 |
| Погрешность линейности аналогового выхода [% от диапазона] | ± 0,15 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1518 |
| Постоянная ударопрочность | DIN EN 60068-2-29 Eb: полусинусоидальная частота 40 g 6 мс; 4000 ударов в каждом направлении вдоль 3 координатных осей |
| Потребляемая мощность [Вт] | 21; (максимум) |
| Потребляемый ток [мА] | < 300; (среднее значение: 150 мА) |
| Прецизионный аналоговый выход [% от диапазона] | ± 0,2 (в дополнение к спецификациям точности, приведенным в разделе "Дополнительные данные") |
| Примечание о температуре окружающей среды | без использования аналогового выхода: -40...85°C |
| Профили | BLOB: Передача больших объектов в двоичном формате; Common - I&D: Идентификация и диагностика; Функция: Локатор; Функция: ProductURI |
| Рабочая частота [ГГц] | 60...64 |
| Рабочее напряжение [В] | 10...30 в постоянного тока; (для SELV/PELV; цепи с ограниченным энергопотреблением в соответствии с IEC/UL 61010-1, 3-е изд., п. 9.4) |
| Размеры [мм] | 80 x 80 x 45 |
| Разрешение на радиосвязь для | Гонконг, США, Канада, Чили, Бразилия, Эквадор |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 5"" |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -40...80 |
| Температура хранения [C] | -40...85 |
| Температурный коэффициент аналогового выхода [% от диапазона \/10 К] | ± 0,1 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Требуемый класс главного порта | A |
| Угол цилиндрического отверстия [°] | По горизонтали: 40; по вертикали: 30 |
| Ударопрочность | DIN EN 60068-2-27 Ea: полусинусоидальное напряжение 50 g продолжительностью 11 мс; по 10 ударов в каждом направлении вдоль 3 координатных осей |
| Ударопрочность | IEC 62262: IK06 (1J) |
| Функции ввода-вывода (ациклические) | метка для конкретного применения; счетчик часов работы; количество срабатываний; внутренняя температура; настройка рентабельности инвестиций |
| Частота дискретизации [Гц] | 20...100 |
| Электрическое проектирование | PNP\/NPN; (настраивается) |
| Электробезопасность | DIN EN 61010-2-201: поражение электрическим током/ подача электроэнергии только по цепям SELV/PELV |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-4-2 ESD: 4 кВ CD / 8 кВ AD; DIN EN 61000-4-3 Высокочастотное излучение: 10 В/м; DIN EN 61000-4-4 Импульсный ток: 2 кВ; DIN EN 61000-4-6 Высокочастотный ток: 10 В; DIN EN 61000-6-2: помехоустойчивость/ промышленная среда; EN 55032 излучение: класс A |
