12 месяцев гарантия от IFM Electronic-
-
-
Точное измерение расхода, расхода, давления и температуры среды, высокая точность, повторяемость и динамика измерений, для обнаружения сжатого воздуха в промышленных условиях, с переключающим выходом, аналоговым выходом и импульсным выходом, регулируемым в зависимости от внутреннего диаметра трубы.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 0,2...1,4 м/с: 0,1...260 м/с3/ч: 0,002...4,4 м/с3/мин |
| MAWP (для приложений в соответствии с CRN) [бар] | 10 |
| MTTF [годы] | 167 |
| Аналоговая конечная точка | 4...60 ° C: 39,2...140 ° F |
| Аналоговая конечная точка AEP | 28,8...143,9 м/с: 422...26260 м/с3/ч: 7,04...437,6 м/с3/мин |
| Аналоговая конечная точка [бар] | 2.2...16 |
| Аналоговая начальная точка | -10...46 ° C: 14...114,8 ° F |
| Аналоговая начальная точка ASP | 0...115,1 м/с: 0...21000 м/с3/ч: 0...350 м/с3/мин |
| Аналоговая начальная точка [бар] | -1...12.8 |
| Аналоговые данные процесса | 8 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0.1 C: 0.1 °C |
| В шагах от [бара] | 0.01 |
| Виброустойчивость | DIN EN 68000-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 1 |
| Время отклика [с] | 0.05 |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | -10...60 °C: 14...140 °F |
| Диапазон измерения [бар] | -1...16 |
| Диапазон отображения | -24...74 ° C: -11,2...165,2 ° F |
| Диапазон отображения [бар] | -1...20 |
| Динамический отклик T05 \/T09 [с] | T09 = 0,5 |
| Дисплей | Цветной дисплей 1,44"", 128 x 128 пикселей; 2 светодиода, желтый |
| Длительность импульса [с] | 0.001...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | -9,7...60 ° C: 14,6...140 ° F |
| Заданное значение SP [бар] | -0.92...16 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; D = внутренний диаметр трубы; Диапазоны измерения, отображения и настройки соответствуют стандартному объемному расходу в соответствии с DIN ISO 2533.; Информацию об установке и эксплуатации смотрите в руководстве по эксплуатации. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,01...100000000 м3: 0,35...3531466672,1 scf |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель потребляемого количества |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная относительная влажность воздуха [%] | 90 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 408.3 |
| Материал | PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 \/304); нержавеющая сталь (1.4305 \/303); нержавеющая сталь (1.4404 \/316L); FKM |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4301 \/304); нержавеющая сталь (1.4404\/316L); FKM; пассивированная стеклокерамика; PPS GF40; Al2O3 (керамика); акрилат |
| Минимальное время технологического цикла [мс] | 8 |
| Минимальное давление разрыва | 64 бар: 6,4 МПа |
| Наибольшая ТЕМПЕРАТУРА за весь промежуток времени [% MEW \/10 K] | ± 0,3 |
| Наибольшая ТЕМПЕРАТУРА от нулевой точки [% MEW \/ 10 K] | ± 0,1 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (на выход) |
| Одобрение CPA | номер модели: -; класс точности: -; максимально допустимая погрешность: ± 7 % FS; Q (min): 0,3 м3/ч; Q (t): -; Q (max): 26260 м3/ч |
| Одобрение UL | Официальный номер UL: I013; Регистрационный номер UL: E174189 |
| Отклонение характеристик [% от конечного значения] | < ± 0,5; (BFSL = Прямая линия наилучшего прилегания) |
| Параметры настройки параметров | гистерезисное окно; нормально открыто/закрыто; токовый/ импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
| Повторяемость | ± 1,5 % МВт |
| Повторяемость [% от конечного значения] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 872 |
| Потребляемый ток [мА] | < 80 |
| Приложение | для промышленного применения |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений, стандартное разрешение |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 85,1 х 45,8 х 100,3 |
| Разрешение | 0.2 C: 0.5 °C |
| Разрешение [столбец] | 0.05 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Средняя температура [C] | -10...60 |
| Средства массовой информации | сжатый воздух |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [C] | 0...60 |
| Температура хранения [C] | -20...85 |
| Температурный коэффициент [1\/К] | ± 0,07 % МВт |
| Технологическое соединение | резьбовое соединение G 1 Внутренняя резьба |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -10...59,7 ° C: 14...139,4 ° F |
| Точка сброса rP [бар] | -1...15.92 |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); (исходные условия: диаметр = 73 мм; длина входной трубы >= 3 м; длина выходной трубы >= 0,5 м; исходная температура: 20...25 °C; стандартный объемный расход: 50...850 Нм 3/ч) |
| Точность [К] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
| Требуемый класс главного порта | A |
| Установка | Регулируется в зависимости от внутреннего диаметра трубы; (14...254 мм) |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
Наличие на складах
Центральный склад (Москва, 3-я Хорошёвская улица, 18к1)
В наличии
График работы: Пн.- Пт. с 10:00 до 18:00, Сб.-Вс. выходной
Удаленный склад
Много
Транзит
Много
Купить IFM SD1540 в Москве

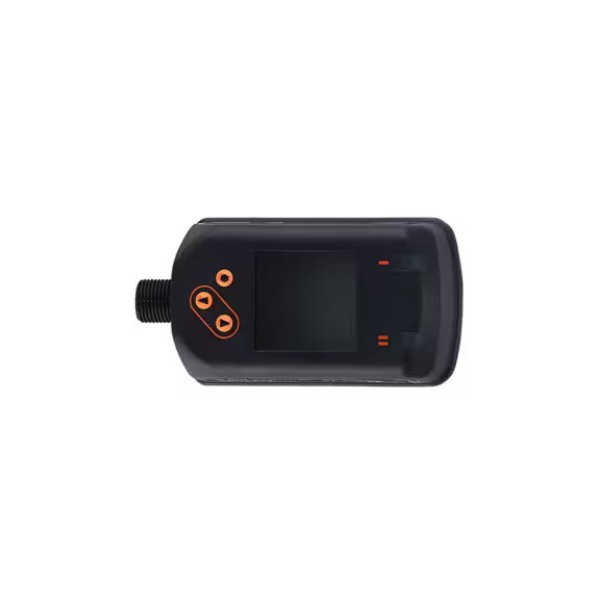

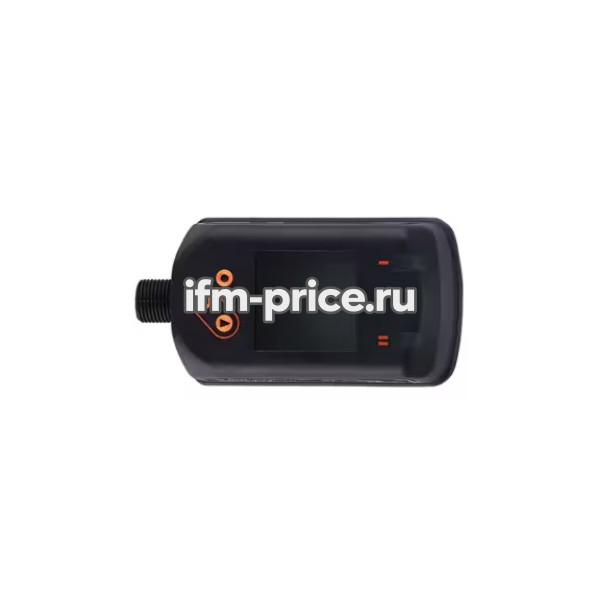

Расходомер сжатого воздуха SDD11DGXFRKG/US-100 — оригинальное промышленное оборудование немецкого производителя IFM Electronic.
