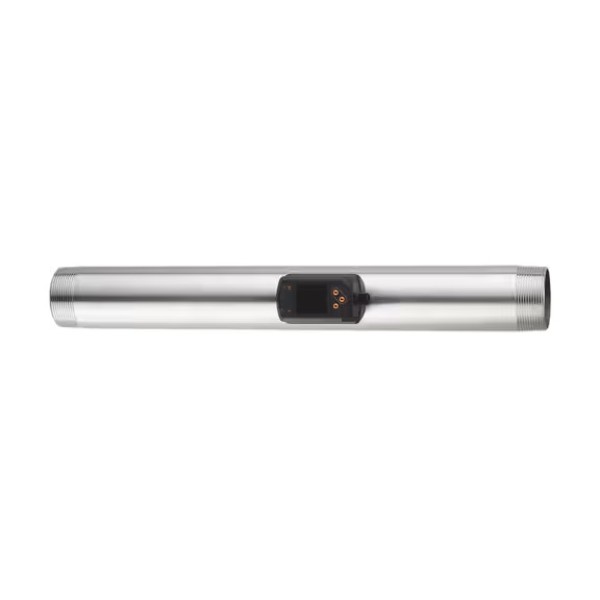

Расходомер сжатого воздуха SDR21DGXFRKG/US-100 IFM SD2500 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Компонент можно использовать как часть системы управления, диагностики или контроля технологического процесса. Он подходит для замены штатного элемента, ремонта оборудования или комплектации новой линии, когда важно подобрать совместимое промышленное решение.
Для модели SD2500 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SD2500 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Расходомер сжатого воздуха SDR21DGXFRKG/US-100 IFM SD2500 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 30...120 л/мин: 0,2...0,8 м/с: 2...7 м3/ч |
| MAWP (для приложений в соответствии с CRN) [бар] | 9.5 |
| MTTF [годы] | 183 |
| Аналоговая конечная точка | 4...60 ° C: 39,2...140 ° F |
| Аналоговая конечная точка AEP | 2330...11670 л/мин: 16,8...84 м/с: 140...700 м3/ч |
| Аналоговая конечная точка [бар] | 2.2...16 |
| Аналоговая начальная точка | -10...46 ° C: 14...114,8 ° F |
| Аналоговая начальная точка ASP | 0...9330 л/мин: 0...67,2 м/с: 0...560 м3/ч |
| Аналоговая начальная точка [бар] | -1...12.8 |
| Аналоговые данные процесса | 8 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0.1 C: 0.1 °C |
| В шагах от [бара] | 0.01 |
| Виброустойчивость | DIN EN 68000-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 1 |
| Время отклика [с] | 0.05 |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | -10...60 °C: 14...140 °F |
| Диапазон измерения [бар] | -1...16 |
| Диапазон отображения | -24...74 ° C: -11,2...165,2 ° F |
| Диапазон отображения [бар] | -1...20 |
| Динамический отклик T05 \/T09 [с] | T09 = 0,5 |
| Директива по оборудованию под давлением | надежная инженерная практика; может использоваться для жидкостей со стабильными газами группы 2 |
| Дисплей | Цветной дисплей 1,44"", 128 x 128 пикселей; 2 светодиода, желтый |
| Длительность импульса [с] | 0.002...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | -9,7...60 ° C: 14,6...140 ° F |
| Заданное значение SP [бар] | -0.92...16 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; Диапазоны измерения, отображения и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.; Информацию об установке и эксплуатации смотрите в руководстве по эксплуатации. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,001...10000000 м3: 0,05...353146667,2 scf |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель потребляемого количества |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная относительная влажность воздуха [%] | 90 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 2650.5 |
| Материал | PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 \/304); нержавеющая сталь (1.4305 \/ 303); сталь (1.5523) оцинкованная; 2.0401 (латунь \/CW614N); FKM |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4301\/304); нержавеющая сталь (1.4305\/303); FKM; пассивированная стеклокерамика; PPS GF40; Al2O3 (керамика); акрилат |
| Минимальное время технологического цикла [мс] | 7.2 |
| Минимальное давление разрыва | 64 бар: 6,4 МПа |
| Наибольшая ТЕМПЕРАТУРА за весь промежуток времени [% MEW \/10 K] | ± 0,3 |
| Наибольшая ТЕМПЕРАТУРА от нулевой точки [% MEW \/ 10 K] | ± 0,1 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (на выход) |
| Одобрение CPA | артикул модели: 001TG; класс точности: -; максимально допустимая погрешность: ± 2,5 % FS; Q (min): 0,05 м3/ч; Q (t): -; Q (max): 700 м3/ч |
| Одобрение UL | Официальный номер UL: I012; Регистрационный номер UL: E174189 |
| Отклонение характеристик [% от конечного значения] | < ± 0,5; (BFSL = Прямая линия наилучшего прилегания) |
| Параметры настройки параметров | гистерезисное окно; нормально открыто/закрыто; токовый/ импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
| Повторяемость | ± (0,4 % МВТ + 0,1 % МЭВТ) |
| Повторяемость [% от конечного значения] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 870 |
| Потребляемый ток [мА] | < 80 |
| Приложение | для промышленного применения |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений, стандартное разрешение |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 475 х 60,3 х 109,7 |
| Разрешение | 0.2 C: 0.5 °C |
| Разрешение [столбец] | 0.05 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Средняя температура [C] | -10...60 |
| Средства массовой информации | сжатый воздух |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [C] | 0...60 |
| Температура хранения [C] | -20...85 |
| Температурный коэффициент [1\/К] | ± 0,07 % МВт |
| Технологическое соединение | резьбовое соединение R 2 наружная резьба DN50 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -10...59,7 ° C: 14...139,4 ° F |
| Точка сброса rP [бар] | -1...15.92 |
| Точность (в диапазоне измерений) | класс 141: ± (2 % MW + 0,5 % MEW); класс 344: ± (6 % MW + 0,6 % MEW); качество воздуха соответствует ISO 8573-1:2010; при средней температуре 23°C |
| Точность [К] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
| Требуемый класс главного порта | A |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
