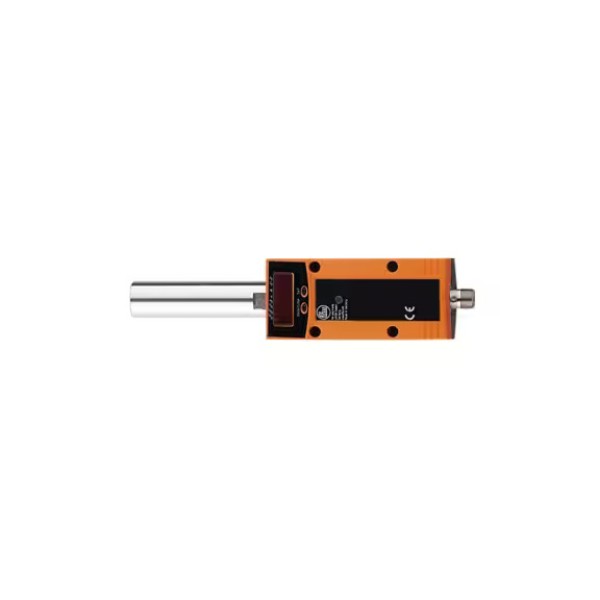

Расходомер сжатого воздуха SDR14DGXFPKG/US-100 IFM SD5000 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
При подборе модели SD5000 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраивается). Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SD5000 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Расходомер сжатого воздуха SDR14DGXFPKG/US-100 IFM SD5000 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MTTF [годы] | 227 |
| Аналоговая конечная точка AEP | 62,5...250 л/мин: 20,7...82,9 м/с: 3,74...15 м3/ч |
| Аналоговая начальная точка ASP | 0...187,5 л/мин: 0...62,2 м/с: 0...11,26 м3/ч |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0,001 м\u00B3 |
| Виброустойчивость | DIN EN 68000-2-6: 5 г (55...2000 Гц) |
| Время задержки включения питания [с] | 1 |
| Время отклика [с] | 0,1; (dAP = 0) |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 1...250 л/мин: 0,3...82,9 м/с: 0,04...15 м3/ч |
| Диапазон измерения [C] | 0...60 |
| Диапазон отображения | 0...300 л/мин: 0...99,5 м/с: 0...18 м3/ч |
| Диапазон отображения [C] | -12...72 |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 5 светодиодов зеленого цвета (Нл/мин, Нм/3/ч, Нм/с, Нм / 3, С); Функциональный дисплей: 1 светодиод зеленого цвета; Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный; Программирование: буквенно-цифровой дисплей, 4-значный |
| Длительность импульса [с] | 0,1...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 2...250 л/мин: 0,7...82,9 м/с: 0,12...15 м3/ч |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; Диапазоны измерения, отображения и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.; Информацию об установке и эксплуатации смотрите в руководстве по эксплуатации. |
| Защита | Степень защиты IP 65 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,001...1000000 м\u00B3 |
| Значение процесса демпфирования dAP в шагах [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Импульсный выход | измеритель потребляемого количества |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная относительная влажность воздуха [%] | 90 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 974 |
| Материал | PBT-GF20; NBR; PC; нержавеющая сталь (1.4301 \/ 304); PTFE; латунное покрытие; FKM; алюминий с порошковым покрытием |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4301 \/304); FKM; пассивированное керамическое стекло; PEEK GF30; полиэстер; алюминий |
| Минимальное время технологического цикла [мс] | 4.1 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250; (на выход) |
| Общее количество выходных данных | 2 |
| Одобрение CPA | артикул модели: 002TG; класс точности: -; максимально допустимая погрешность: ± 4 % FS; Q (min): 0,04 м3/ч; Q (t): -; Q (max): 15 м3/ч |
| Параметры настройки параметров | Контроль расхода; измеритель количества; Счетчик предустановок; Контроль температуры; гистерезисное окно; нормально открытое/закрытое; токовый/ импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
| Повторяемость [% от измеренного значения] | ± 1,5 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 260 |
| Потребляемый ток [мА] | < 110 |
| Приложение | для промышленного применения |
| Примечание о средствах массовой информации | качество воздуха ISO 8573-1; класс 141; класс 344 |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 182,3 х 45 х 74,5 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Средняя температура [C] | 0...60 |
| Средства массовой информации | сжатый воздух |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [C] | 0...60 |
| Температура хранения [C] | -20...85 |
| Технологическое соединение | резьбовое соединение G 1\/4 Внутренняя резьба DN8 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 1...249 л/мин: 0,3...82,5 м/с: 0,04...14,92 м3/ч |
| Точность (в диапазоне измерений) | ± (3 % МВТ + 0,3 % MEW) \/ ± (6 % МВТ + 0,6 % MEW); (класс 141 \/; класс 344; условия: монтаж в соответствии с DIN ISO 2533; монтаж в трубах: DN8) |
| Точность [К] | ± 2; (расход среды в предельной области диапазона измерения расхода) |
| Требуемый класс главного порта | A |
| Электрическое проектирование | ПНП |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
