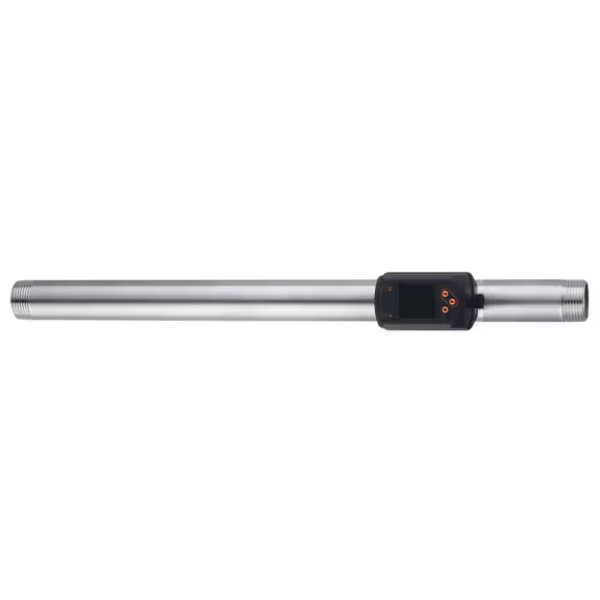

Промышленный счетчик газа, SDN11DGXFRKG/US-100 IFM SD8601 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели SD8601 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SD8601 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Промышленный счетчик газа, SDN11DGXFRKG/US-100 IFM SD8601 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 9...85 скорость вращения: 0,2...1,4 скорость вращения: 0,4...3,6 фута/с |
| MAWP (для приложений в соответствии с CRN) [бар] | 10.5 |
| MTTF [годы] | 183 |
| Аналоговая конечная точка | 4...60 ° C: 39,2...140 ° F |
| Аналоговая конечная точка AEP | 1589...7946 скорость вращения: 26,5...132,4 скорость вращения: 68...340,2 футов/с |
| Аналоговая конечная точка [psi] | 32...232 |
| Аналоговая начальная точка | -10...46 ° C: 14...114,8 ° F |
| Аналоговая начальная точка ASP | 0...6357 скорость вращения: 0...105,9 скорость вращения: 0...272,2 фут/с |
| Аналоговая начальная точка [psi] | -15...186 |
| Аналоговые данные процесса | 8 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0.1 C: 0.1 °C |
| В шагах от [psi] | 1 |
| Виброустойчивость | DIN EN 68000-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 1 |
| Время отклика [с] | 0.05 |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | -10...60 °C: 14...140 °F |
| Диапазон измерения [фунт/кв. дюйм] | -15...232 |
| Диапазон отображения | -24...74 ° C: -11,2...165,2 ° F |
| Диапазон отображения [psi] | -15...290 |
| Динамический отклик T05 \/T09 [с] | T09 = 0,5 |
| Директива по оборудованию под давлением | надежная инженерная практика; может использоваться для жидкостей со стабильными газами группы 2 |
| Дисплей | Цветной дисплей 1,44"", 128 x 128 пикселей; 2 светодиода, желтый |
| Длительность импульса [с] | 0.007...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | -9,7...60 ° C: 14,6...140 ° F |
| Заданное значение SP [psi] | -13...232 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; Стандартные условия: 1013,25 мбар/ 15 °C/ относительная влажность 0 %; Информацию об установке и эксплуатации смотрите в руководстве по эксплуатации. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,001...10000000 м3: 0,05...353146667,2 scf |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель потребляемого количества |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная относительная влажность воздуха [%] | 90 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 1608.8 |
| Материал | PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 \/304); нержавеющая сталь (1.4305 \/ 303); сталь (1.5523) оцинкованная; 2.0401 (латунь \/CW614N); FKM |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4301\/304); нержавеющая сталь (1.4305\/303); FKM; пассивированная стеклокерамика; PPS GF40; Al2O3 (керамика); акрилат |
| Минимальное время технологического цикла [мс] | 7.2 |
| Минимальное давление разрыва [фунт/кв.дюйм] | 928 |
| Наибольшая ТЕМПЕРАТУРА за весь промежуток времени [% MEW \/10 K] | ± 0,3 |
| Наибольшая ТЕМПЕРАТУРА от нулевой точки [% MEW \/ 10 K] | ± 0,1 |
| Номинальное давление [фунт/кв. дюйм] | 232 |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (на выход) |
| Одобрение UL | Официальный номер UL: I012; Регистрационный номер UL: E174189 |
| Отклонение характеристик [% от конечного значения] | < ± 0,5; (BFSL = Прямая линия наилучшего прилегания) |
| Параметры настройки параметров | гистерезисное окно; нормально открыто/закрыто; токовый/ импульсный выход; дисплей можно поворачивать и выключать; Блок индикации; сумматор |
| Повторяемость | ± (0,4 % МВТ + 0,1 % МЭВТ) |
| Повторяемость [% от конечного значения] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1292 |
| Потребляемый ток [мА] | < 80 |
| Приложение | для промышленного применения |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений, стандартное разрешение |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 475 x 45,4 x 83,1 |
| Разрешение | 0.2 C: 0.5 °C |
| Разрешение [psi] | 1 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Средняя температура [°F] | 14...140 |
| Средства массовой информации | Аргон (Ar); диоксид углерода (CO2); азот (N2); сжатый воздух |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [°F] | 32...140 |
| Температура хранения [C] | -4...185 |
| Температурный коэффициент [1\/К] | ± 0,07 % МВт |
| Технологическое соединение | резьбовое соединение 1\"" Наружная резьба NPT DN25 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -10...59,7 ° C: 14...139,4 ° F |
| Точка сброса rP [psi] | -15...231 |
| Точность (в диапазоне измерений) | ± (6 % MW + 0,6 % MEW); (при средней температуре 73 °F) |
| Точность [К] | ± 0,5; (расход среды в предельной области диапазона измерения расхода) |
| Требуемый класс главного порта | A |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
