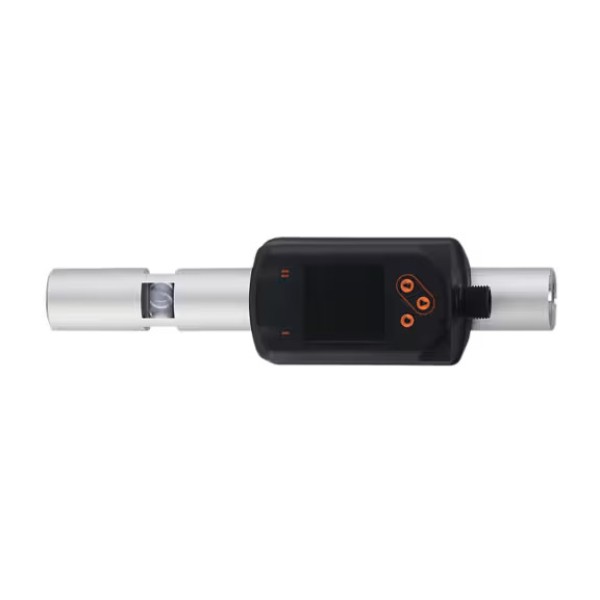

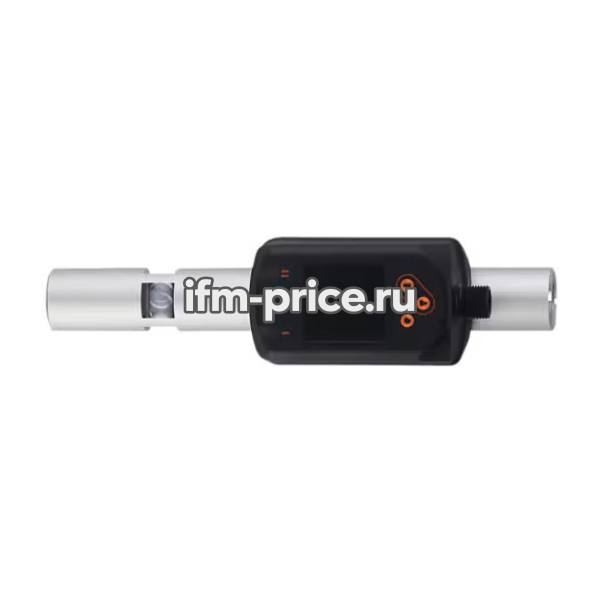

Датчик расстояния зазора, SDR14DGXFRKG/US-100 IFM SDP110 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
Для модели SDP110 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SDP110 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Датчик расстояния зазора, SDR14DGXFRKG/US-100 IFM SDP110 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 0,6...1 л/мин: 0,2...0,3 м/с: 0,04...0,06 м3/ч |
| MAWP (для приложений в соответствии с CRN) | 16 бар: 1,6 МПа |
| MTTF [годы] | 167 |
| Аналоговая конечная точка AEP | 20...100 л/мин: 6,6...33,2 м/с: 1,2...6 м3/ч |
| Аналоговая конечная точка AEP [мкм] | 100...500 |
| Аналоговая конечная точка [бар] | 2.2...16 |
| Аналоговая начальная точка ASP | 0...80 л/мин: 0...26,6 м/с: 0...4,8 м3/ч |
| Аналоговая начальная точка ASP [мкм] | 0...400 |
| Аналоговая начальная точка [бар] | -1...12.8 |
| Аналоговые данные процесса | 7 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0,1 л/мин: 0,1 м/с: 0,01 м/с3/ч |
| В шагах от [бара] | 0.01 |
| Виброустойчивость | DIN EN 68000-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 1 |
| Время отклика [с] | 0,1; (dAP = 0) |
| Входные | обучающий ввод |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 0,8...100 л/мин: 0,3...33,2 м/с: 0,05...6 м3/ч |
| Диапазон измерения [бар] | -1...16 |
| Диапазон измерения [мкм] | 0...400; (в зависимости от используемой насадки) |
| Диапазон настройки | 0...1000 |
| Диапазон настройки [мкм] | 0...500; (в зависимости от используемой насадки) |
| Диапазон отображения | 0...120 л/мин: 0...39,8 м/с: 0...7,2 м3/ч |
| Диапазон отображения [бар] | -1...20 |
| Директива по оборудованию под давлением | надежная инженерная практика; может использоваться для жидкостей со стабильными газами группы 2 |
| Дисплей | Цветной дисплей 1,44"", 128 x 128 пикселей; 2 светодиода, желтый |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 1,4...100 л/мин: 0,5...33,2 м/с: 0,08...6 м3/ч |
| Заданное значение SP [бар] | -0.92...16 |
| Заданное значение SP [мкм] | 2...500 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; Диапазоны измерения, отображения и настройки относятся к стандартному объемному расходу в соответствии с DIN ISO 2533.; Информацию об установке и эксплуатации смотрите в руководстве по эксплуатации. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальная относительная влажность воздуха [%] | 90 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 548.2 |
| Материал | PBT+PC-GF30; PPS GF40; нержавеющая сталь (1.4301 \/304); нержавеющая сталь (1.4305 \/ 303); сталь (1.5523) оцинкованная; 2.0401 (латунь \/CW614N); FKM |
| Материалы (смачиваемые детали) | EN AW-6082 (алюминий); нержавеющая сталь (1.4305 \/303); FKM; пассивированная стеклокерамика; PPS GF40; Al2O3 (керамика); акрилат; SINT-A51; нержавеющая сталь (1.4301 \/304); CW510L (латунь) |
| Минимальное время технологического цикла [мс] | 5.9 |
| Минимальное давление разрыва | 64 бар: 6,4 МПа |
| Наибольшая ТЕМПЕРАТУРА за весь промежуток времени [% MEW \/10 K] | ± 0,3 |
| Наибольшая ТЕМПЕРАТУРА от нулевой точки [% MEW \/ 10 K] | ± 0,1 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 150; (на выход) |
| Одобрение UL | Официальный номер UL: I012; Регистрационный номер UL: E174189 |
| Отклонение характеристик [% от конечного значения] | < ± 0,5; (BFSL = Прямая линия наилучшего прилегания) |
| Параметры настройки параметров | гистерезисное окно; нормально открыто/ закрыто; выход по току; дисплей можно поворачивать и выключать; Блок индикации; Функция обучения |
| Повторяемость | ± (0,8 % МВТ + 0,4 % МЭВТ) |
| Повторяемость [% от конечного значения] | ± 0,2 |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1333 |
| Потребляемый ток [мА] | < 80 |
| Приложение | для промышленного применения |
| Примечание | Для получения дополнительной информации, пожалуйста, ознакомьтесь с файлом IODD PDF в разделе "Загрузки". |
| Профили | Common - I&D: Идентификация и диагностика; Функция: Данные измерений, стандартное разрешение |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 182 x 45,4 x 67,8 |
| Разрешение | 0,2 л/мин: 0,1 м/с: 0,01 м/3 ч |
| Разрешение [мкм] | 1 |
| Разрешение [столбец] | 0.05 |
| Режим SIO | да |
| С шагом [мкм] | 1 |
| Соединитель | 1 x M12; кодировка: A; Контакты: 4"" |
| Средняя температура [C] | -10...60 |
| Средства массовой информации | сжатый воздух |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | 0...60 |
| Температура хранения [C] | -20...85 |
| Температурный коэффициент [1\/К] | ± 0,07 % МВт |
| Технологическое соединение | резьбовое соединение G 1\/4 Внутренняя резьба DN8 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 0,9...99,5 л/мин: 0,3...33 м/с: 0,05...5,97 м3/ч |
| Точка сброса rP [бар] | -1...15.92 |
| Точка сброса rP [мкм] | 0...498 |
| Точность (в диапазоне измерений) | класс 141: ± (2 % MW + 1 % MEW); класс 344: ± (6 % MW + 1,2 % MEW); качество воздуха соответствует ISO 8573-1:2010; при средней температуре 23°C |
| Требуемый класс главного порта | A |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
