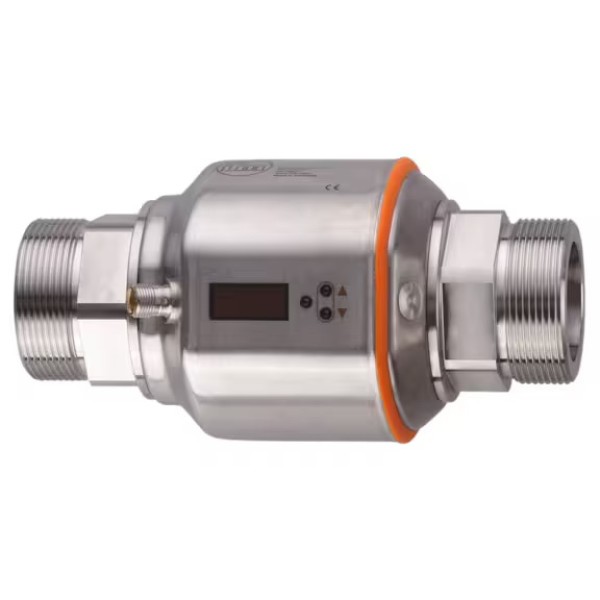

Магнитно-индуктивный расходомер SMR21XGXFRKG/US IFM SM2100 предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
В составе линии такой датчик помогает контролировать металлические детали, кулачки, флажки, упоры и другие элементы механизма. Сигнал можно использовать для блокировок, подтверждения положения, запуска следующего шага цикла или остановки оборудования.
Для модели SM2100 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SM2100 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Магнитно-индуктивный расходомер SMR21XGXFRKG/US IFM SM2100 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| LFC с низким уровнем отсечки потока | < 15 л/мин: < 0,9 м3/ч |
| MAWP (для приложений в соответствии с CRN) | 8,9 бар: 0,89 МПа |
| MTTF [годы] | 85 |
| Аналоговая конечная точка AEP | 120...600 л/мин: 7,2...36 м3/ч |
| Аналоговая конечная точка [C] | 0...80 |
| Аналоговая начальная точка ASP | 0...480 л/мин: 0...28,8 м3/ч |
| Аналоговая начальная точка [C] | -20...60 |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемый) |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0,0001 м\u00B3 |
| Виброустойчивость | DIN EN 60068-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | 0.35; (dAP = 0) |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; частотный сигнал; канал ввода-вывода; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 5...600 л/мин: 0,3...36 м3/ч |
| Диапазон измерения [C] | -20...80 |
| Диапазон отображения | -720...720 л/мин: -43,2...43,2 м3/ч |
| Диапазон отображения [C] | -40...100 |
| Динамический отклик T05 \/T09 [с] | T09 = 3 (Q > 15 л/мин) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 6 светодиодов зеленого цвета (л/мин, м3/ч, l, м3, 10 м3, C); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-разрядный; Программирование: буквенно-цифровой дисплей, 4-разрядныйцифра |
| Длина впускной трубы | 3 x DN |
| Длина выпускной трубы | 1 x DN |
| Длительность импульса [с] | 0,008...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 8...600 л/мин: 0,5...36 м3/ч |
| Заданное значение SP [C] | -19.2...80 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,0001...600 x 10 м3 |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Измерение динамики | 1:120 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 3163 |
| Материал | нержавеющая сталь (1.4404 \/316L); нержавеющая сталь (1.4571\/316Ti); PEI; FKM; PBT-GF20; TPE-U |
| Материалы (смачиваемые детали) | Сечение трубы: нержавеющая сталь (1.4404 \/ 316L); Уплотнение технологического соединения: Прокладка, армированная волокном NBR; нержавеющая сталь (1.4571\/316Ti); PEEK; EPDM |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250; (на выход) |
| Общее количество выходных данных | 2 |
| Одобрение CPA | артикул модели: 004MI; класс точности: -; максимально допустимая погрешность: ± 1,5 % FS; Q (min): 0,3 м3/ч; Q (t): -; Q (max): 36 м3/ч; Температура среды: -10...70С |
| Одобрение UL | Официальный номер UL: I008; Регистрационный номер UL: E174189 |
| Параметры настройки параметров | Контроль расхода; измеритель количества; Счетчик предустановленных параметров; Контроль температуры; гистерезисное окно; нормально открытое/закрытое; логика переключения; токовый/вольтажный/частотный/импульсный выход; Задержка запуска; возможность отключения дисплея; Блок индикации; обнаружение пустой трубы |
| Повторяемость | ± 0,2% МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 389 |
| Поставляемые товары | количество уплотнений: 2, Centellen; Этикетка |
| Потребляемый ток [мА] | < 150 |
| Приложение | Функция сумматора; обнаружение пустых труб; для промышленного применения |
| Примечание о средствах массовой информации | электропроводность: < 2265-2005 С/см; вязкость: < 70 мм2/с (при 40°C) |
| Принцип измерения | магнитно-индуктивный |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 200 x 103 x 117 |
| Разрешение | 0,5 л/мин: 0,02 м3/ч |
| Разрешение [C] | 0.2 |
| Режим SIO | да |
| С шагом [C] | 0.2 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -10...90 |
| Средства массовой информации | Токопроводящие жидкости; вода; среды на водной основе |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [C] | -10...60 |
| Температура хранения [C] | -25...80 |
| Температурный дрейф | ± 0,0333 °С/К |
| Технологическое соединение | резьбовое соединение G 2 наружная резьба DN50 плоское уплотнение |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 5...597 л/мин: 0,3...35,8 м3/ч |
| Точка сброса rP [C] | -19.6...79.6 |
| Точность (в диапазоне измерений) | ± (0,8 % МВТ + 0,5 % МЭВТ) |
| Точность [К] | ± 1 (при температуре ниже 25°C, Q > 15 л/мин) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 20 г (11 мс) |
| Установка | подключение к трубе с помощью переходника |
| Частота выходного сигнала [Гц] | 0.1...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
