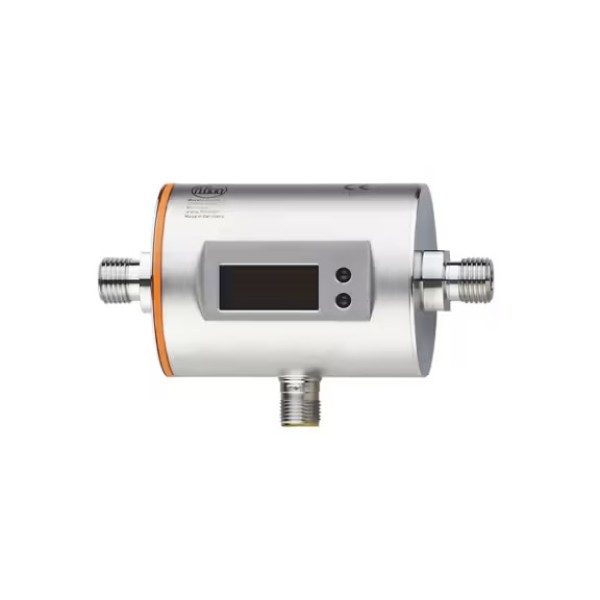

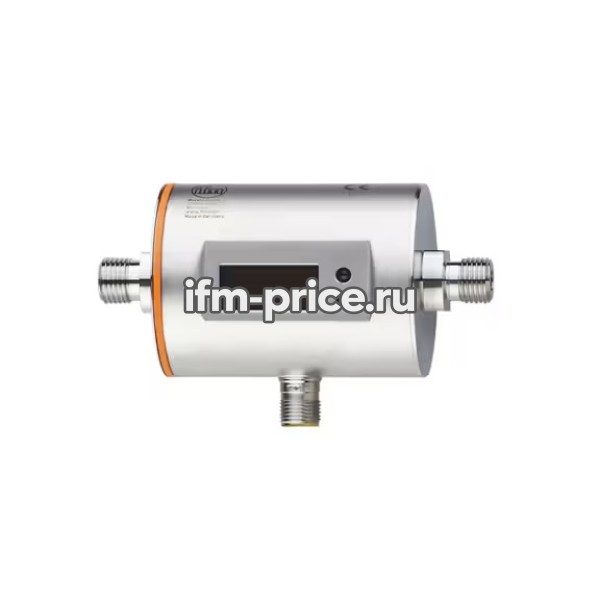

Магнитно-индуктивный расходомер SMR14DXXFRKG/US-100 IFM SM4100 предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
Индуктивные датчики часто используют в станках, транспортных системах, упаковочном оборудовании и механизмах позиционирования. Они не требуют механического контакта с объектом, поэтому меньше подвержены износу и подходят для повторяющихся циклов.
При подборе модели SM4100 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настраиваетс. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраиваетс
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SM4100 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Магнитно-индуктивный расходомер SMR14DXXFRKG/US-100 IFM SM4100 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) | 8,6 бар: 0,86 МПа |
| MTTF [годы] | 144 |
| Аналоговая конечная точка AEP [мл/мин] | 600...3000 |
| Аналоговая конечная точка [C] | 0...80 |
| Аналоговая начальная точка ASP [мл/мин] | 0...2400 |
| Аналоговая начальная точка [C] | -20...60 |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемый) |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| Виброустойчивость | DIN IEC 68-2-6: 5 g (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | 0,15; (dAP = 0, T19) |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 5...3000 мл/мин: 0,005...3 л/мин |
| Диапазон измерения [C] | -20...80 |
| Диапазон отображения [мл/мин] | -1999...3600 |
| Динамический отклик T05 \/T09 [с] | T09 = 40 (Q > 1 л/мин) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 6 светодиодов зеленого цвета (мл/мин, л/ч, l, m, C, 10, 3); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный; Программирование: буквенно-цифровой дисплей, 4-значный |
| Длина впускной трубы | 3 x DN |
| Длина выпускной трубы | 1 x DN |
| Длительность импульса [с] | 0,008...2 |
| Доработка IO-Link | 1.1 |
| Заданное значение SP [C] | -19.2...80 |
| Заданное значение SP [мл/мин] | 20...3000 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений. |
| Защита | Степень защиты IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 1...3000 мл |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 537 |
| Материал | нержавеющая сталь (1.4404 \/316L); PBT-GF20; PC; FKM; TPE |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); PEEK; EPDM |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Низкий уровень отсечки потока LFC [мл\мин] | < 60 |
| Номинальное давление | 10 бар: 1 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 200 |
| Общее количество выходных данных | 2 |
| Одобрение CPA | артикул модели: 007MI; класс точности: -; максимально допустимая погрешность: ± 2,5 % FS; Q (min): 0,0003 м3/ч; Q (t): -; Q (max): 0,18 м3/ч |
| Параметры настройки параметров | Контроль расхода; измеритель количества; Счетчик предустановленных параметров; Контроль температуры; гистерезисное окно; нормально открытое/закрытое; логика переключения; токовый/вольтажный/импульсный выход; Задержка запуска; дисплей может быть отключен; Блок индикации |
| Повторяемость | ± 0,2 % МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 671 |
| Потребляемый ток [мА] | < 80 |
| Приложение | Функция сумматора; для промышленного применения |
| Примечание о средствах массовой информации | электропроводность: < 2265-2005 С/см; вязкость: < 70 мм2/с (при 40°C) |
| Принцип измерения | магнитно-индуктивный |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса; Функция: Диагностика устройства |
| Рабочее напряжение [В] | 18...30 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | \u00D8 54 \/ L = 110 |
| Разрешение [C] | 0.2 |
| Разрешение [мл\/мин] | 1 |
| Режим SIO | да |
| С шагом [C] | 0.2 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | 0...60 |
| Средства массовой информации | Токопроводящие жидкости; вода; среды на водной основе |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -10...60 |
| Температура хранения [C] | -25...80 |
| Технологическое соединение | резьбовое соединение G 1\/4 наружная резьба DN6 плоское уплотнение |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP [C] | -19.6...79.6 |
| Точка сброса rP [мл/мин] | 5...2984 |
| Точность (в диапазоне измерений) | ± (2 % МВТ + 0,5 % МЭВТ) |
| Точность [К] | ± 2,5 (Q > 0,5 л/мин) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 g (11 мс) |
| Установка | подключение к трубе с помощью переходника |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
