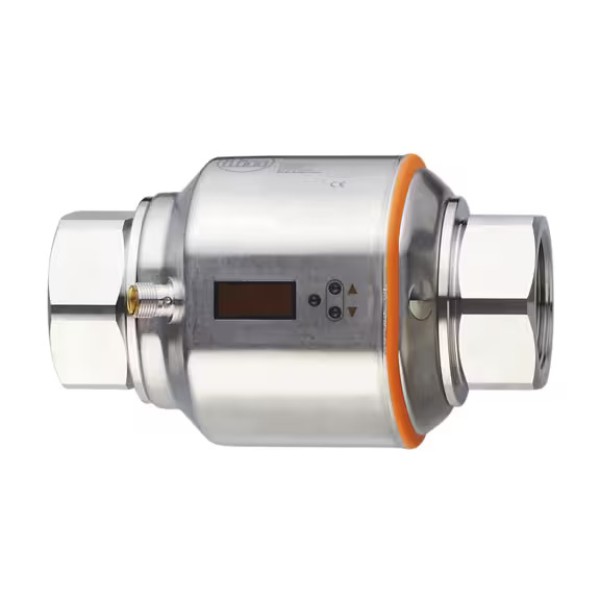

Магнитно-индуктивный расходомер SMN32XGXFRKG/US-100 IFM SM9601 предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
Такой датчик ставят рядом с контролируемой зоной и подключают к входу контроллера, реле или модуля ввода. Он помогает автоматизировать повторяемые операции, уменьшает зависимость от ручного контроля и повышает стабильность работы линии при серийном производстве.
Для модели SM9601 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SM9601 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Магнитно-индуктивный расходомер SMN32XGXFRKG/US-100 IFM SM9601 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| LFC с низким уровнем отсечки потока | < 240 галлонов в час: < 4 галлона в минуту |
| MAWP (для приложений в соответствии с CRN) | 8,9 бар: 0,89 МПа |
| MTTF [годы] | 85 |
| Аналоговая конечная точка AEP | 960...4800 оборотов в час: 16...80 оборотов в минуту |
| Аналоговая конечная точка [°F] | 32...176 |
| Аналоговая начальная точка ASP | 0...3840 gpm/ч: 0...64 gpm/мин |
| Аналоговая начальная точка [°F] | -4...140 |
| Аналоговое выходное напряжение [В] | 0...10; (масштабируемый) |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20; (масштабируемый) |
| В нескольких шагах от | 0,02 галлона |
| Виброустойчивость | DIN EN 60068-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | 0.35; (dAP = 0) |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; импульсный сигнал; частотный сигнал; канал ввода-вывода; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 80...4800 галлонов в час: 1,3...80 галлонов в минуту |
| Диапазон измерения [°F] | -4...176 |
| Диапазон отображения | -5760...5760 оборотов в час: -96...96 оборотов в минуту |
| Диапазон отображения [°F] | -40...212 |
| Динамический отклик T05 \/T09 [с] | T09 = 3 (Q > 4 gpm) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 6 светодиодов зеленого цвета (gpm, gph, gal, 000B0F, 1000b3, 1000 x 1000b3); Состояние переключения: 2 светодиода желтого цвета; Измеряемые значения: буквенно-цифровой дисплей, 4-значный; Программирование: буквенно-цифровой дисплей, 4-значный |
| Длина впускной трубы | 3 x DN |
| Длина выпускной трубы | 1 x DN |
| Длительность импульса [с] | 0,016...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 105...4800 галлонов в час: 1,7...80 галлонов в минуту |
| Заданное значение SP [°F] | -2...176 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,02...80 галлонов E06 |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Измерение динамики | 1:60 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 2776.5 |
| Материал | нержавеющая сталь (1.4404 \/316L); нержавеющая сталь (1.4571\/316Ti); PEI; FKM; PBT-GF20; TPE-U |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); нержавеющая сталь (1.4571\/316Ti); PEEK; FKM |
| Минимальное время технологического цикла [мс] | 5 |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 250; (на выход) |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: I008; Регистрационный номер UL: E174189 |
| Параметры настройки параметров | Контроль расхода; измеритель количества; Счетчик предустановленных параметров; Контроль температуры; гистерезисное окно; нормально открытое/закрытое; логика переключения; токовый/вольтажный/частотный/импульсный выход; Задержка запуска; возможность отключения дисплея; Блок индикации; обнаружение пустой трубы |
| Повторяемость | ± 0,2% МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 392 |
| Поставляемые товары | Этикетка |
| Потребляемый ток [мА] | < 150 |
| Приложение | Функция сумматора; обнаружение пустых труб; для промышленного применения |
| Примечание о средствах массовой информации | электропроводность: < 2265-2005 С/см; вязкость: < 70 мм2/с (при 40°C) |
| Принцип измерения | магнитно-индуктивный |
| Программируемое время задержки dS, dr [с] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 170 x 103 x 117 |
| Разрешение | 5 галлонов в час: 0,1 галлона в минуту |
| Разрешение [°F] | 0.5 |
| Режим SIO | да |
| С шагом [°F] | 0.5 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [°F] | 14...194 |
| Средства массовой информации | Токопроводящие жидкости; вода; среды на водной основе |
| Стандарт SDCI | IEC 61131-9 CDV |
| Температура окружающей среды [°F] | 14...140 |
| Температура хранения [°F] | -13...176 |
| Температурный дрейф | ± 0,0185 °C/ К |
| Технологическое соединение | резьбовое соединение 1 1\/2\"" Внутренняя резьба NPT DN40 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 80...4775 галлонов в час: 1,3...79,6 галлонов в минуту |
| Точка сброса rP [°F] | -3...175 |
| Точность (в диапазоне измерений) | ± (0,8 % МВТ + 0,5 % МЭВТ) |
| Точность [К] | ± 1 (77 °C; Q > 4 gpm) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 20 г (11 мс) |
| Частота выходного сигнала [Гц] | 0.1...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9 |
