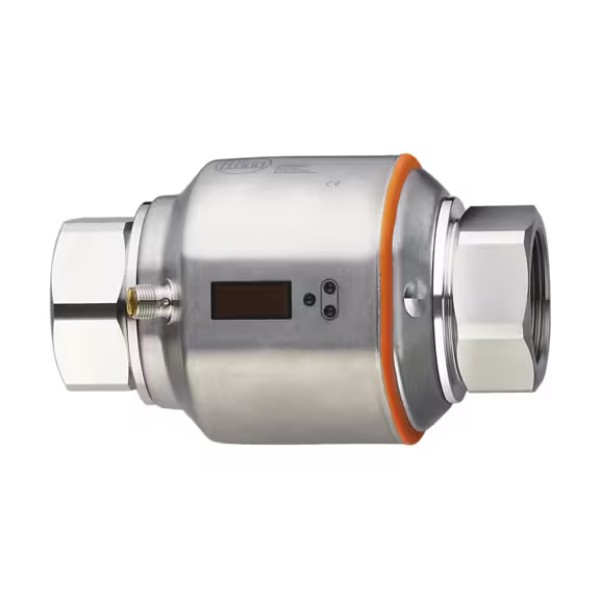

Магнитно-индуктивный расходомер SMN32XGX50 кг/US-100 IFM SM9604 предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
В составе линии такой датчик помогает контролировать металлические детали, кулачки, флажки, упоры и другие элементы механизма. Сигнал можно использовать для блокировок, подтверждения положения, запуска следующего шага цикла или остановки оборудования.
Для модели SM9604 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SM9604 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Магнитно-индуктивный расходомер SMN32XGX50 кг/US-100 IFM SM9604 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| LFC с низким уровнем отсечки потока | < 15 л/мин: < 0,9 м3/ч: < 240 г/ч: < 4 г/мин |
| MAWP (для приложений в соответствии с CRN) | 8,9 бар: 0,89 МПа |
| MTTF [годы] | 85 |
| Аналоговая конечная точка | 0...80 ° C: 32...176 ° F |
| Аналоговая конечная точка AEP | 60...300 л/мин: 3,6...18 м3/ч: 955...4755 оборотов в час: 15,9...79,3 оборотов в минуту |
| Аналоговая начальная точка | -20...60 °C: -4...140 °F |
| Аналоговая начальная точка ASP | 0...240 л/мин: 0...14,4 м3/ч: 0...3800 об/мин: 0...63,4 об/мин |
| Аналоговый выходной ток [мА] | 4...20; (≤ 22 мА) |
| Блок отображения | л/мин; м3/ч; об/мин; ч/чп; C; F |
| В нескольких шагах от | 0.2 C: 0.5 °C |
| Виброустойчивость | DIN EN 60068-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | 0.35; (dAP = 0) |
| Выходной сигнал | аналоговый сигнал |
| Диапазон измерения | -20...80 °C: -4...176 °F |
| Диапазон отображения | -40...100 °C: -40...212 °F |
| Динамический отклик T05 \/T09 [с] | T09 = 3 (Q > 15 л/мин)/ T09 = 3 (Q > 4 об/мин) |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Блок индикации: 6 светодиодов зеленого цвета (л/мин, м3/ч, об/мин, г/ч, C, F); Функциональный дисплей: 1 светодиод желтого цвета (10 г/ч); Измеряемые значения: буквенно-цифровой дисплей, 4-значный; Программирование: буквенно-цифровой дисплей, 4-значный |
| Длина впускной трубы | 3 x DN |
| Длина выпускной трубы | 1 x DN |
| Жилье | прямоугольный |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений. |
| Защита | IP 65; IP 67 |
| Защита от обратной полярности | да |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Измерение динамики | 1:60 |
| Класс защиты | III |
| Количество аналоговых выходов | 2 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество аналоговых выходов: 2 |
| Максимальная нагрузка [\u03A9] | 500 |
| Масса [г] | 2745 |
| Материал | нержавеющая сталь (1.4404 \/316L); нержавеющая сталь (1.4571\/316Ti); PEI; FKM; PBT-GF20; TPE-U |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/316L); нержавеющая сталь (1.4571\/316Ti); PEEK; FKM |
| Номинальное давление | 16 бар: 232 фунт/кв. дюйм: 1,6 МПа |
| Общее количество выходных данных | 2 |
| Одобрение CPA | артикул модели: 003MI; класс точности: -; максимально допустимая погрешность: ± 1,5 % FS; Q (min): 0,3 м3/ч; Q (t): -; Q (max): 18 м3/ч; Температура среды: -10...70°C; Средняя температура: 14...158 В0F |
| Параметры настройки параметров | дисплей может быть отключен; Блок индикации; обнаружение пустой трубы |
| Повторяемость | ± 0,2% МЯУКАНЬЯ |
| Поставляемые товары | Этикетка |
| Потребляемый ток [мА] | < 150 |
| Приложение | обнаружение пустых труб; для промышленного применения |
| Примечание о средствах массовой информации | электропроводность: < 2265-2005 С/см; вязкость: < 70 мм2/с (при 40°C) |
| Принцип измерения | магнитно-индуктивный |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 170 x 103 x 117 |
| Разрешение | 0.2 C: 0.5 °C |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура | -10...90 °C: 14...194 ° F |
| Средства массовой информации | Токопроводящие жидкости; вода; среды на водной основе |
| Температура окружающей среды | -10...60 °C: 14...140 °F |
| Температура хранения | -25...80 °C: -13...176 °F |
| Температурный дрейф | ± 0,0333 °C/K; ± 0,0599 °F/ K |
| Технологическое соединение | резьбовое соединение 1 1\/2\"" Внутренняя резьба NPT DN40 |
| Точность (в диапазоне измерений) | ± (0,8 % МВТ + 0,5 % МЭВТ) |
| Точность [К] | ± 1 (25 °C; Q > 15 л/мин)/ ± 1 (77 °F; Q > 4 gpm) |
| Ударопрочность | DIN EN 60068-2-27: 20 г (11 мс) |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 60947-5-9; DIN EN 61000-6-2 |
Готовность к отгрузке
В наличии
Наличие на складах
Центральный склад, Москва
В наличии
Удалённый склад
Под заказ
Транзитная поставка
Доступно
Актуальное количество и срок поставки подтверждаются менеджером при оформлении заказа.
Получить расчет
- Производитель: IFM / Модель: SM9604 / Артикул: SM9604
- ✔️На складе в Москве
- Учитывая НДС (22%): $0.66
- Скачать спецификацию
280 012,29 руб.
$3 319.62
Цена на Магнитно-индуктивный расходомер SMN32XGX50 кг/US-100 с НДС. Актуальное наличие и срок поставки подтвердит менеджер:
