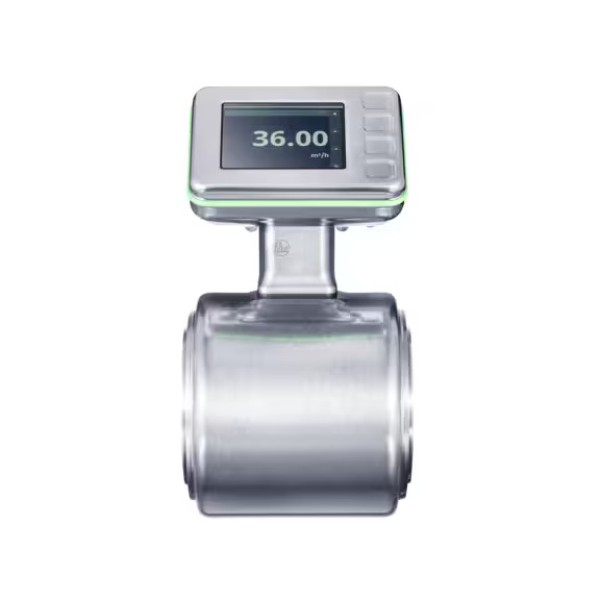

Магнитно-индуктивный расходомер, SMG65KGFFRKG/USD IFM SMF520 предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
Такой датчик ставят рядом с контролируемой зоной и подключают к входу контроллера, реле или модуля ввода. Он помогает автоматизировать повторяемые операции, уменьшает зависимость от ручного контроля и повышает стабильность работы линии при серийном производстве.
Для модели SMF520 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SMF520 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В эксплуатации такая позиция полезна для сервисных инженеров, снабжения и проектировщиков: по одному артикулу можно быстро определить назначение компонента, проверить совместимость с оборудованием и заказать именно ту модификацию, которая требуется для конкретного узла. Это особенно важно для промышленных линий, где простой оборудования обходится дороже, чем заранее правильно подобранная замена.
Перед покупкой Магнитно-индуктивный расходомер, SMG65KGFFRKG/USD IFM SMF520 рекомендуется сравнить параметры с условиями вашей задачи: тип объекта, расстояние установки, способ подключения, степень защиты, температуру окружающей среды и требования контроллера. Такой подход позволяет использовать изделие без лишних переделок в электрике и механике оборудования.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 0...1600 л/мин: 0...96000 л/ч: 0...8,05 м/с: 0...96 м/с3/ч |
| MTTF [годы] | 81 |
| Аналоговая конечная точка AEP | -1600...2000 л/мин: -96000...120000 л/ч: -8,05...10,05 м/с: -96...120 м/с3/ч |
| Аналоговая конечная точка [C] | 14...150 |
| Аналоговая конечная точка [МКС\/см] | 20000...100000 |
| Аналоговая начальная точка ASP | -2000...1600 л/мин: -120000...96000 л/ч: -10,05...8,05 м/с: -120...96 м/с3/ч |
| Аналоговая начальная точка [C] | -20...116 |
| Аналоговая начальная точка [МКС\/см] | 0...80000 |
| Аналоговые данные процесса | 6 |
| Аналоговый выходной ток [мА] | 4...20; (скалярный столбец) |
| Блок отображения | д \/мин; l\ / ч; hl \ / мин; HL\/ч; m\00b3\/мин; m\00b3\/ч; м \/с; C; BCS\/см; s \ / М; ms\ /см |
| Виброустойчивость | DIN IEC 68-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 5 |
| Время отклика [с] | < 2 |
| Входные | OUT2: сброс внешнего сумматора |
| Выходной сигнал | OUT1: импульсный сигнал; сигнал переключения сумматора; диагностический сигнал; IO-Link; OUT2: аналоговый сигнал; импульсный сигнал; сигнал переключения сумматора; диагностический сигнал |
| Данные процесса ввода-вывода (циклические) | Функция: длина в битах; сумматор: 32; расход: 32; температура: 32; проводимость: 32; статус: 4; двоичная информация о переключении: 8 |
| Двоичный файл данных процесса | 8 |
| Диагностические функции | определение направления потока; обнаружение жидкости |
| Диапазон измерения | 20...2000 л/мин: 1200...120000 л/ч: 0,1...10 м/с: 1,2...120 м/с3/ч |
| Диапазон измерения [C] | -20...150 |
| Диапазон измерения [МКС\/см] | 100...100000 |
| Диапазон отображения | -2400...2400 л/мин: -144000...144000 л/ч: -12...12 м/с: -144...144 м3/ч |
| Диапазон отображения [C] | -20...150 |
| Диапазон отображения [МКС\/см] | 0...10000000 |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | технологическая ценность: полнофункциональный графический TFT-дисплей, многоцветный, 3,5", 320 x 240 пикселей; количество форматов отображения: 4; угол поворота дисплея: 4 x 90°; рабочее состояние: светодиодное кольцо, трехцветный |
| Длина впускной трубы | 5 x DN диаметр |
| Длина выпускной трубы | 2 x DN |
| Длительность импульса [с] | 0.00005...2 |
| Доработка IO-Link | 1.1.3 |
| Жилье | трубчатый |
| Заводская настройка | m\u00B3\/ч; C; \u03BCS\/см |
| Замечания | MW = Измеряемое значение; MEW = Конечное значение диапазона измерений; импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов; исходные условия (1\/2): вода (без пузырьков газа), температура 15...35°C, технологическое подключение: серия A DIN32676, подходит для стандартных труб для подключения к технологическому процессу; исходные условия (2\/2): длина входного патрубка 10xDN, длина выходного патрубка 5xDN, время отверждения устройства: 30 минут, ориентация устройства: горизонтальная, ориентация дисплея: вверх; технические характеристики согласно заводскому сертификату при поставке |
| Защита | IP 67; IP 69; (согласно DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,004...99990000 I |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 6925.7 |
| Материал | корпус: нержавеющая сталь (1.4404 \/ 316L); фланец: нержавеющая сталь (1.4301 \/ 304); электронное крепление: нержавеющая сталь (1.4301 \/ 304); электроника: нержавеющая сталь (1.4404 \/ 316L); Дисплей: полисульфон; Уплотнение дисплея: FKM; Светодиодное кольцо: PP |
| Материалы (смачиваемые детали) | Сечение трубы: PFA; электроды: нержавеющая сталь (1.4435 \/316L) |
| Минимальное время технологического цикла [мс] | 1.9 |
| Минимальное давление разрыва | 37,5 бар: 3,75 МПа |
| Номинальное давление | 25 бар: 2,5 МПа |
| Номинальный диаметр | DN65 (2 1\/2\u201C) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество входов и выходов | 2 |
| Общее количество выходных данных | 2 |
| Одобрение CPA | номер модели: SMF; класс точности: 0,5 |
| Одобрение UL | Официальный номер UL: I031 |
| Повторяемость | ± 5% МВт |
| Повторяемость [K] | ± 0,5 (v > 0,5 м/с) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1795 |
| Потребляемый ток [мА] | 250; (24 В) |
| Приложение | пищевая промышленность и производство напитков |
| Примечание о средствах массовой информации | пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые начинки, мороженое; теплопроводность: 2265,550,5 См/см |
| Примечание по заводским настройкам | 0...30,0 м3/ч |
| Принцип измерения | магнитно-индуктивный |
| Профили | Интеллектуальный датчик - SSP 4.3.4: Датчик измерения и переключения, с плавающей запятой, 4 канала; BLOB: Передача больших объектов в двоичном формате; Common - I&D: Идентификация и диагностика; Расширение: Широкий диапазон управления датчиком; Расширение: Определение количества, переключение, когда значение превышает заданное значение; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 18...32 постоянного тока |
| Размеры [мм] | \u00D8 154 \/ L = 140 |
| Разрешающая способность аналогового выхода | 0.38 \u00B5A |
| Разрешение | 0,1 л/мин: 100 л/ч: 0,01 м/с: 0,01 м/с3/ч |
| Разрешение [C] | 0.01 |
| Разрешение [МКС\/см] | 1 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -20...150 |
| Средства массовой информации | Токопроводящие жидкости; вода; среды на водной основе |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -20...65 |
| Температура хранения [C] | -20...80 |
| Технологическое соединение | фланец устройства, предназначенного для ifm |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Точность (в диапазоне измерений) | в диапазоне 100...20000 Вт/см: ±10% МВт; в диапазоне 20000...100000 Вт/см: ±20% МВт |
| Точность (в исходных условиях) | с дополнительной заводской калибровкой (доступность планируется): ± (0,2 % МВТ + 2 мм/с); стандартная: ± (0,5 % МВТ + 1,5 мм/с) |
| Точность [К] | ± 1 (v > 0,5 м/с) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 г (18 мс) |
| Управляющие элементы | 4: емкостные кнопки |
| Функции ввода-вывода (ациклические) | определение направления потока; сумматор; память; счетчик часов работы; внутренняя температура; функция моделирования |
| Характеристики поверхности Ra\/Rz смоченных деталей | Ra < 0,43 см |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN 61326-1 |
| Язык | Немецкий; Английский; Испанский; Французский; Итальянский; Японский; Корейский; Португальский; Китайский |
