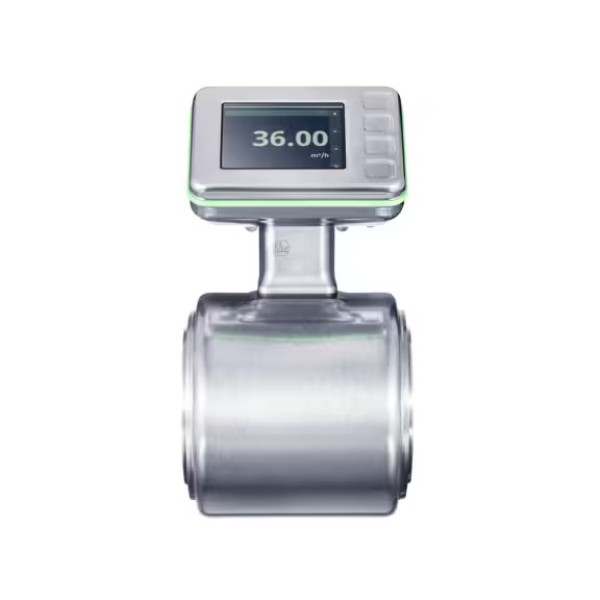

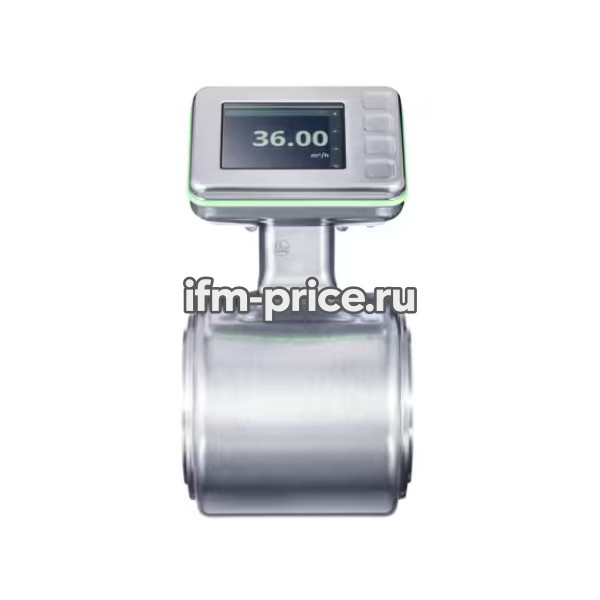

Магнитно-индуктивный расходомер, SMG80KGFFRKG/USD IFM SMF621 предназначен для бесконтактного контроля металлических объектов в системах промышленной автоматизации. Индуктивный датчик используют для определения положения механизмов, контроля наличия деталей, фиксации крайних положений и передачи дискретного сигнала на ПЛК.
Индуктивные датчики часто используют в станках, транспортных системах, упаковочном оборудовании и механизмах позиционирования. Они не требуют механического контакта с объектом, поэтому меньше подвержены износу и подходят для повторяющихся циклов.
Для модели SMF621 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SMF621 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Магнитно-индуктивный расходомер, SMG80KGFFRKG/USD IFM SMF621 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 0...2400 л/мин: 0...144000 л/ч: 0...778,08 об/мин: 0...26,24 фута/с |
| MTTF [годы] | 81 |
| Аналоговая конечная точка | 14...150 ° C: 57,2...302 ° F |
| Аналоговая конечная точка AEP | -2400...3000 л/мин: -144000...180000 л/ч: -778,08...792,5 об/мин: -26,24...32,8 фута/с |
| Аналоговая конечная точка [МКС\/см] | 20000...100000 |
| Аналоговая начальная точка | -20...116 °C: -4...240,8 ° F |
| Аналоговая начальная точка ASP | -3000...2400 л/мин: -180000...144000 л/ч: -792,5...778,08 об/мин: -32,8...26,24 фута/с |
| Аналоговая начальная точка [МКС\/см] | 0...80000 |
| Аналоговые данные процесса | 6 |
| Аналоговый выходной ток [мА] | 4...20; (скалярный столбец) |
| Блок отображения | л\/мин; l\/ч; hl\/мин; hl\/ч; m\00b3\/мин; m\00b3\/ч; м\/с; gpm; gph; фут\/с; C; 00b0f; 03BCS\/см; С\/м; мс\/см |
| Виброустойчивость | DIN IEC 68-2-6: 5 г (10...2000 Гц) |
| Время задержки включения питания [с] | < 5 |
| Время отклика [с] | < 2 |
| Входные | OUT2: сброс внешнего сумматора |
| Выходной сигнал | OUT1: импульсный сигнал; сигнал переключения сумматора; диагностический сигнал; IO-Link; OUT2: аналоговый сигнал; импульсный сигнал; сигнал переключения сумматора; диагностический сигнал |
| Данные процесса ввода-вывода (циклические) | Функция: длина в битах; сумматор: 32; расход: 32; температура: 32; проводимость: 32; статус: 4; двоичная информация о переключении: 8 |
| Двоичный файл данных процесса | 8 |
| Диагностические функции | определение направления потока; обнаружение жидкости |
| Диапазон измерения | -20...150 °C: -4...302 °F |
| Диапазон измерения [МКС\/см] | 100...100000 |
| Диапазон отображения | -20...150 °C: -4...302 °F |
| Диапазон отображения [МКС\/см] | 0...10000000 |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | технологическая ценность: полнофункциональный графический TFT-дисплей, многоцветный, 3,5", 320 x 240 пикселей; количество форматов отображения: 4; угол поворота дисплея: 4 x 90°; рабочее состояние: светодиодное кольцо, трехцветный |
| Длина впускной трубы | 5 x DN диаметр |
| Длина выпускной трубы | 2 x DN |
| Длительность импульса [с] | 0.00005...2 |
| Доработка IO-Link | 1.1.3 |
| Жилье | трубчатый |
| Заводская настройка | об/мин; \u00B0F; \u03BCS\/см |
| Замечания | MW = Измеряемое значение; MEW = Конечное значение диапазона измерений; импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов; исходные условия (1\/2): вода (без пузырьков газа), температура 15...35°C, технологическое подключение: серия A DIN32676, подходит для стандартных труб для подключения к технологическому процессу; исходные условия (2\/2): длина входного патрубка 10xDN, длина выходного патрубка 5xDN, время отверждения устройства: 30 минут, ориентация устройства: горизонтальная, ориентация дисплея: вверх; технические характеристики согласно заводскому сертификату при поставке |
| Защита | IP 67; IP 69; (согласно DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,038...99990000 I |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 7630.9 |
| Материал | корпус: нержавеющая сталь (1.4404 \/ 316L); фланец: нержавеющая сталь (1.4301 \/ 304); электронное крепление: нержавеющая сталь (1.4301 \/ 304); электроника: нержавеющая сталь (1.4404 \/ 316L); Дисплей: полисульфон; Уплотнение дисплея: FKM; Светодиодное кольцо: PP |
| Материалы (смачиваемые детали) | Сечение трубы: PFA; электроды: нержавеющая сталь (1.4435 \/316L) |
| Минимальное время технологического цикла [мс] | 1.9 |
| Минимальное давление разрыва | 543,75 фунтов на квадратный дюйм: 3,75 МПа |
| Номинальное давление | 362,5 фунтов на квадратный дюйм: 2,5 МПа |
| Номинальный диаметр | DN80 (3\u201C) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество входов и выходов | 2 |
| Общее количество выходных данных | 2 |
| Одобрение CPA | номер модели: SMF; класс точности: 0,5 |
| Одобрение UL | Официальный номер UL: I031 |
| Повторяемость | ± 5% МВт |
| Повторяемость [K] | ± 0,5 (v > 0,5 м/с) |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1799 |
| Потребляемый ток [мА] | 250; (24 В) |
| Приложение | пищевая промышленность и производство напитков |
| Примечание о средствах массовой информации | пищевые продукты, такие как пиво, молоко, фруктовые соки, безалкогольные напитки, кетчуп, йогурт, йогуртовые начинки, мороженое; теплопроводность: 2265,550,5 См/см |
| Примечание по заводским настройкам | 0:2026200 об/мин |
| Принцип измерения | магнитно-индуктивный |
| Профили | Интеллектуальный датчик - SSP 4.3.4: Датчик измерения и переключения, с плавающей запятой, 4 канала; BLOB: Передача больших объектов в двоичном формате; Common - I&D: Идентификация и диагностика; Расширение: Широкий диапазон управления датчиком; Расширение: Определение количества, переключение, когда значение превышает заданное значение; Функция: Локатор; Функция: ProductURI |
| Рабочее напряжение [В] | 18...32 постоянного тока |
| Размеры [мм] | \u00D8 168,3 \/ L = 140 |
| Разрешающая способность аналогового выхода | 0.38 \u00B5A |
| Разрешение | 0.01 C: 0.1 °C |
| Разрешение [МКС\/см] | 1 |
| Режим SIO | да |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура | -20...150 °C: -4...302 °F |
| Средства массовой информации | Токопроводящие жидкости; вода; среды на водной основе |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды | -20...65 °C: -4...149 °F |
| Температура хранения | -20...80 °C: -4...176 °F |
| Технологическое соединение | фланец устройства, предназначенного для ifm |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM3 (230,4 Кбод) |
| Точность (в диапазоне измерений) | в диапазоне 100...20000 Вт/см: ±10% МВт; в диапазоне 20000...100000 Вт/см: ±20% МВт |
| Точность (в исходных условиях) | с дополнительной заводской калибровкой (доступность планируется): ± (0,2 % МВТ + 2 мм/с); стандартная: ± (0,5 % МВТ + 1,5 мм/с) |
| Точность [К] | ± 1 (v > 0,5 м/с) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 г (18 мс) |
| Управляющие элементы | 4: емкостные кнопки |
| Функции ввода-вывода (ациклические) | определение направления потока; сумматор; память; счетчик часов работы; внутренняя температура; функция моделирования |
| Характеристики поверхности Ra\/Rz смоченных деталей | Ra < 0,43 см |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN 61326-1 |
| Язык | Немецкий; Английский; Испанский; Французский; Итальянский; Японский; Корейский; Португальский; Китайский |
