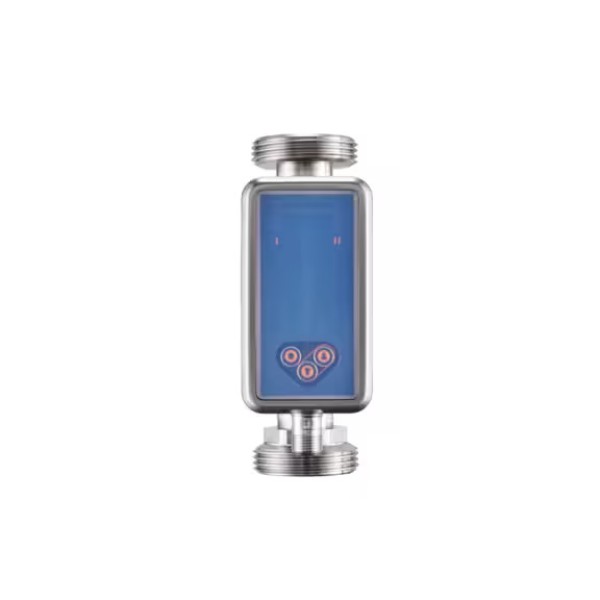

Ультразвуковой расходомер, SUR54XXBFRKG/US IFM SU9020 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
При подборе модели SU9020 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально откры. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально откры
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SU9020 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Ультразвуковой расходомер, SUR54XXBFRKG/US IFM SU9020 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 1...13,8 л/мин: 60...825 л/ч: 0,051...0,699 М/с: 0,06...0,825 м/с3 /ч |
| MTTF [годы] | 160 |
| Аналоговая конечная точка AEP | -220...275 л/мин: -13200...16500 л/ч: -11,185...13,981 м/с: -13,2...16,5 м3/ч |
| Аналоговая конечная точка [C] | 4...100 |
| Аналоговая начальная точка ASP | -275...220 л/мин: -16500...13200 л/ч: -13,981...11,185 м/с: -16,5...13,2 м3/ч |
| Аналоговая начальная точка [C] | -20...76 |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20 |
| Виброустойчивость | DIN IEC 68-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | < 0.25; (dAP = 0, T09) |
| Входные | сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; сигнал переключения сумматора |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; сумматор: 32; Контроль расхода: 32; Контроль температуры: 32; статус: 4; Выход 1: 1; Выход 2: 1 |
| Двоичный файл данных процесса | 2 |
| Диагностические функции | определение направления потока; качество сигнала |
| Диапазон измерения | 1...275 л/мин: 60...16500 л/ч: 0,051...13,981 М/с: 0,06...16,5 м3/ч |
| Диапазон измерения [C] | -20...100 |
| Диапазон отображения | -330...330 л/мин: -19800...19800 л/ч: -16,777...16,777 м/с: -19,8...19,8 м3/ч |
| Диапазон отображения [C] | -44...124 |
| Динамический отклик T05 \/T09 [с] | 5,7 \/ 86 |
| Директива по оборудованию под давлением | может использоваться для жидкостей группы 2; жидкости группы 1 - по запросу |
| Дисплей | Цветной дисплей 1,44", 128 x 128 пикселей; Функция переключения: 2 светодиода желтого цвета; диагностика: 1 трехцветный светодиод |
| Длительность импульса [с] | 0.002...2 |
| Доработка IO-Link | 1.1.3 |
| Жилье | прямоугольный |
| Заданное значение SP | 2,5...275 л/мин: 151...16500 л/ч: 0,128...13,981 м/с: 0,151...16,5 м3/ч |
| Заданное значение SP [C] | -19.6...100 |
| Замечания | MW = Измеряемое значение; MEW = Конечное значение диапазона измерений; импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов; показания точности соблюдаются во всей области применения |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,02...99990000 I |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Коммуникационный интерфейс | Ввод-вывод |
| Конечная точка частоты, FEP | 55,2...275 л/мин: 3310...16500 л/ч: 2,805...13,981 м/с: 3,31...16,5 м3/ч |
| Конечная точка частоты, FEP [C] | 4...100 |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 639.4 |
| Материал | корпус: нержавеющая сталь (1.4404 \/ 316L); Дисплей: PFA; дисплей герметизации: FKM; разъем: PBT |
| Материалы (смачиваемые детали) | Сечение трубы: нержавеющая сталь (1.4404 \/ 316L); Уплотнение технологического соединения: Прокладка, армированная волокном NBR |
| Минимальное время технологического цикла [мс] | 9.6 |
| Минимальное давление разрыва | 150 бар: 15 МПа |
| Начальная точка частоты, FSP [C] | -20...76 |
| Номинальное давление | 100 бар: 10 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество выходных данных | 2 |
| Одобрение CPA | артикул модели: 003US; класс точности: 1,5 |
| Одобрение UL | Официальный номер UL: I034 |
| Повторяемость | ± 0,2 % МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1637 |
| Поставляемые товары | Прокладка 2, Центеллен; вкладыш в упаковку |
| Потребляемый ток [мА] | < 75 |
| Примечание о средствах массовой информации | среды на водной основе: для сред с содержанием добавок более 10% повторяемость является единственным доступным показателем |
| Принцип измерения | ультразвуковой |
| Профили | BLOB: Передача больших двоичных объектов; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 130 x 48 x 69,5 |
| Разрешение | 0,1 л/мин: 1 л/ч: 0,001 м/с: 0,001 м3/ч |
| Разрешение [C] | 0.1 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление разрежению [мбар] | -1000 |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -20...100 |
| Средства массовой информации | сверхчистая вода; вода; средства на водной основе |
| Стандарт SDCI | МЭК 61131-9: 2013-07 |
| Температура окружающей среды [C] | -20...60 |
| Температура хранения [C] | -25...80 |
| Температурный коэффициент [% от диапазона \/10 К] | 0,2 |
| Технологическое соединение | резьбовое соединение G 1 1\ / 4 Наружная резьба DN32 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип крепления | длина впускного патрубка 5xDN; длина выпускного патрубка 1xDN |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 1,1...273,6 л/мин: 65...16414 л/ч: 0,055...13,908 М/с: 0,065...16,414 м/с3 /ч |
| Точка сброса rP [C] | -20...99.6 |
| Точность (в диапазоне измерений) | ± (1,0 % МВТ + 0,5 % МЭВТ) |
| Точность [К] | ± 2,5 (Q > 5 % MEW) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 г (11 мс) |
| Характеристики поверхности Ra\/Rz смоченных деталей | Ra < 1,25 \u00B5m |
| Частота в конечной точке FRP [Гц] | 1...10000 |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN 61326-1:2021 |
