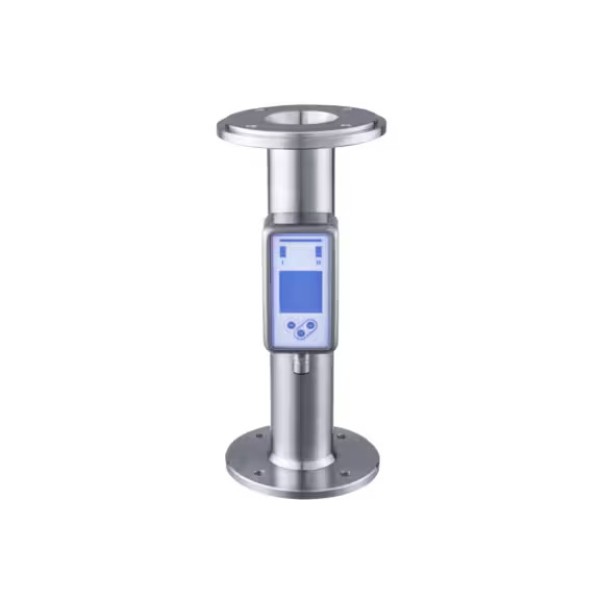

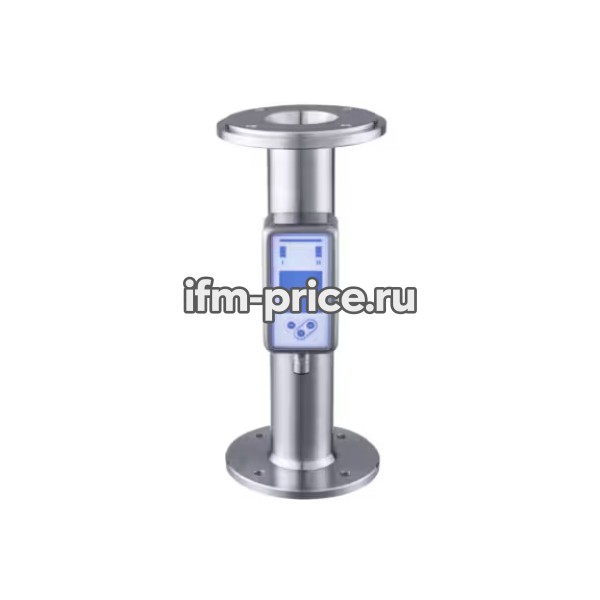

Ультразвуковой расходомер, SUG50IGBFRKG/US IFM SUH430 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
При подборе модели SUH430 полезно ориентироваться на параметры из карточки товара: Выходная функция: нормально открыто/закрыто; (настра. Эти данные помогают сопоставить изделие с существующей схемой подключения, условиями монтажа и требованиями к надежности узла.
- исполнение сигнала/выхода: нормально открыто/закрыто; (настра
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SUH430 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Ультразвуковой расходомер, SUG50IGBFRKG/US IFM SUH430 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 5...50 л/мин: 300...3000 л/ч: 0,058...0,583 м/с: 0,3...3 м3/ч |
| Аналоговая конечная точка AEP | -800...1000 л/мин: -48000...60000 л/ч: -9,333...11,666 м/с: -48...60 м3/ч |
| Аналоговая конечная точка [C] | 4...100 |
| Аналоговая начальная точка ASP | -1000...800 л/мин: -60000...48000 л/ч: -11,666...9,333 м/с: -60...48 м3/ч |
| Аналоговая начальная точка [C] | -20...76 |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20 |
| Виброустойчивость | DIN IEC 68-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | < 0.25; (dAP = 0, T09) |
| Входные | OUT2: сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | OUT1: сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; частотный сигнал; канал ввода-вывода; OUT2: сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; аналоговый сигнал |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; сумматор: 32; Контроль расхода: 32; Контроль температуры: 32; статус: 4; Выход 1: 1; Выход 2: 1 |
| Двоичный файл данных процесса | 2 |
| Диагностические функции | определение направления потока; качество сигнала |
| Диапазон измерения | 5...1000 л/мин: 300...60000 л/ч: 0,058...11,666 м/с: 0,3...60 м/с3/ч |
| Диапазон измерения [C] | -20...100 |
| Диапазон отображения | -1200...1200 л/мин: -72000...72000 л/ч: -13,999...13,999 м/с: -72...72 м3/ч |
| Диапазон отображения [C] | -44...124 |
| Динамический отклик T05 \/T09 [с] | 5,7 \/ 86 |
| Директива по оборудованию под давлением | может использоваться для жидкостей группы 2; жидкости группы 1 - по запросу |
| Дисплей | Цветной дисплей 1,44", 128 x 128 пикселей; Функция переключения: 2 светодиода желтого цвета; диагностика: 1 трехцветный светодиод |
| Длина впускной трубы | 5 x DN диаметр |
| Длина выпускной трубы | 1 x DN |
| Длительность импульса [с] | 0.002...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 10,5...1000 л/мин: 630...60000 л/ч: 0,122...11,666 м/с: 0,63...60 м3/ч |
| Заданное значение SP [C] | -19.6...100 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов; показания точности соблюдаются по всей области применения; указанные характеристики поверхности Ra для смоченных поверхностей не распространяются на сварной шов. |
| Защита | Класс защиты IP 69; (DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,1...99990000 I |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Конечная точка частоты, FEP | 200,6...1000 л/мин: 12037...60000 л/ч: 2,34...11,666 м/с: 12,037...60 м/с3/ч |
| Конечная точка частоты, FEP [C] | 4...100 |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 1863.25 |
| Материал | корпус: нержавеющая сталь (1.4404 \/ 316L); Дисплей: PFA; дисплей герметизации: FKM; разъем: PBT |
| Материалы (смачиваемые детали) | Сечение трубы: нержавеющая сталь (1.4435 \/316L); Технологическое соединение: нержавеющая сталь (1.4404 \/ 316L) |
| Минимальное время технологического цикла [мс] | 9.6 |
| Минимальное давление разрыва | 75 бар: 7,5 МПа |
| Минимальное сопротивление нагрузке [\u03A9] | 2000 |
| Начальная точка частоты, FSP [C] | -20...76 |
| Номинальное давление | 25 бар: 2,5 МПа |
| Номинальный диаметр | DN50 (2\u201C) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество входов и выходов | 2 |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: I033; Регистрационный номер UL: E174189 |
| Повторяемость | ± 0,2 % МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1989 |
| Потребляемый ток [мА] | < 75 |
| Примечание о средствах массовой информации | материалы на водной основе: для материалов с содержанием добавок более 10% повторяемость является единственным доступным показателем; пищевые масла: пальмовое масло, соевое масло, рапсовое масло, подсолнечное масло, арахисовое масло, оливковое масло и другие |
| Принцип измерения | ультразвуковой |
| Профили | BLOB: Передача больших двоичных объектов; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 250 х 109 х 115,2 |
| Разрешение | 0,1 л/мин: 1 л/ч: 0,001 м/с: 0,002 м/с3/ч |
| Разрешение [C] | 0.1 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление разрежению [мбар] | -1000 |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -20...100 |
| Средства массовой информации | сверхчистая вода; вода; средства на водной основе; пищевые масла |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -20...60 |
| Температура хранения [C] | -25...80 |
| Температурный коэффициент [% от диапазона \/10 К] | 0,2 |
| Технологическое соединение | фланец устройства, предназначенного для ifm |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 5,3...994,8 л/мин: 318...59688 л/ч: 0,062...11,605 м/с: 0,318...59,688 м/с3/ч |
| Точка сброса rP [C] | -20...99.6 |
| Точность (в диапазоне измерений) | пищевые масла: ± (5,0 % MW + 1,0 % MEW); вода: ± (1,0 % MW + 0,5 % MEW) |
| Точность [К] | ± 2,5 (Q > 5 % MEW) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 г (11 мс) |
| Характеристики поверхности Ra\/Rz смоченных деталей | Ra < 0,4 м; Rz = 4 м. |
| Частота в конечной точке FRP [Гц] | 1...10000 |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN 61326-1:2021 |
