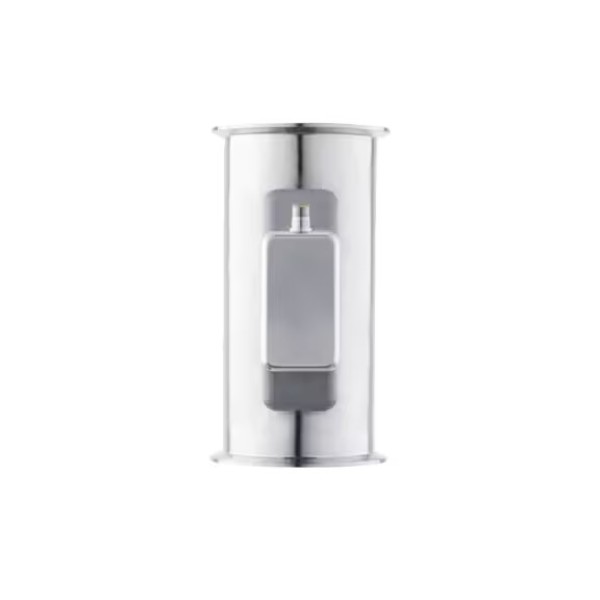

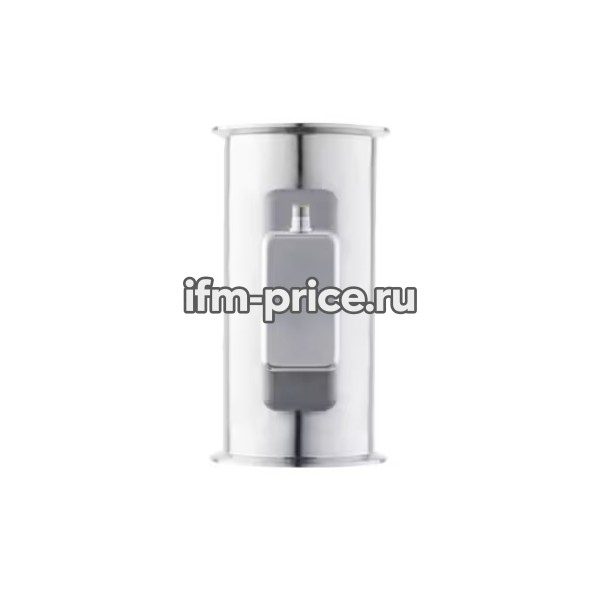

Ультразвуковой расходомер, SUCX0XJBFRKG/US IFM SUH701 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
При выборе важно сверить назначение, параметры подключения, условия эксплуатации и совместимость с существующей системой. Это помогает избежать переделок в шкафу управления и механической части оборудования.
Для модели SUH701 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SUH701 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
В ремонтной практике точный артикул помогает быстрее восстановить работоспособность оборудования. Если модель подобрана правильно, монтаж занимает меньше времени, уменьшается риск ошибки при подключении, а обслуживающему персоналу проще поддерживать единый набор запасных частей.
Чтобы Ультразвуковой расходомер, SUCX0XJBFRKG/US IFM SUH701 корректно подошел для вашего оборудования, заранее проверьте электрические параметры, тип корпуса, подключение и условия эксплуатации. После такой сверки изделие можно использовать как штатную замену или как компонент новой системы автоматизации.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 45...300 л/мин: 2,7...18 м3/ч: 713...4755 оборотов в час: 11,9...79,3 оборотов в минуту |
| MTTF [годы] | 136 |
| Аналоговая конечная точка | -8...120 ° C: 17,6...248 ° F |
| Аналоговая конечная точка AEP | -4800...6000 л/мин: -288...360 м3/ч: -76082...95102 об/мин: -1268...1585 об/мин |
| Аналоговая начальная точка | -40...88 °C: -40...190,4 °F |
| Аналоговая начальная точка ASP | -6000...4800 л/мин: -360...288 м3/ч: -95102...76082 об/мин: -1585...1268 об/мин |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20 |
| Виброустойчивость | DIN IEC 68-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | < 0,5; (dAP = 0, T09) |
| Входные | OUT2: сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | OUT1: сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; частотный сигнал; канал ввода-вывода; OUT2: сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; аналоговый сигнал |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; сумматор: 32; Контроль расхода: 32; Контроль температуры: 32; статус: 4; Выход 1: 1; Выход 2: 1 |
| Двоичный файл данных процесса | 2 |
| Диагностические функции | определение направления потока; качество сигнала |
| Диапазон измерения | -40...120 °C: -40...248 ° F |
| Динамический отклик T05 \/T09 [с] | 5,7 \/ 86 |
| Директива по оборудованию под давлением | может использоваться для жидкостей группы 2; жидкости группы 1 - по запросу |
| Дисплей | рабочее состояние: 1 x светодиод, зеленый |
| Длина впускной трубы | 15 x DN диаметр |
| Длина выпускной трубы | 3 x DN |
| Длительность импульса [с] | 0.002...2 |
| Доработка IO-Link | 1.1.3 |
| Жилье | прямоугольный |
| Заданное значение SP | -39,4...120 ° C: -39...248 ° F |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов; указанные характеристики поверхности Ra\/Rz смоченных поверхностей не относятся к сварному шву. |
| Защита | Класс защиты IP 69; (DIN EN 60529) |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,1...99990000 I; 0,026\u202626414563.515 галлонов |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Конечная точка частоты, FEP | -8...120 ° C: 17,6...248 ° F |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 2370.6 |
| Материал | корпус: нержавеющая сталь (1.4404 \/316L); разъем: PEI, FKM |
| Материалы (смачиваемые детали) | Сечение трубы: нержавеющая сталь (1.4435 \/316L); Технологическое соединение: нержавеющая сталь (1.4404 \/ 316L) |
| Минимальное время технологического цикла [мс] | 9.6 |
| Минимальное давление разрыва | 40 бар: 4 МПа |
| Начальная точка частоты, FSP | -40...88 °C: -40...190,4 °F |
| Номинальное давление | 25 бар: 2,5 МПа |
| Номинальный диаметр | DN100 (4\u201C) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество входов и выходов | 2 |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: I038; Регистрационный номер UL: E174189 |
| Повторяемость | ± 0,2 % МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 1857 |
| Поставляемые товары | вставка в упаковку |
| Потребляемый ток [мА] | < 75 |
| Приложение | пищевая промышленность и производство напитков |
| Примечание о средствах массовой информации | среды на водной основе: для сред с содержанием добавок более 10% повторяемость является единственным доступным показателем |
| Примечание по заводским настройкам | оборотов в минуту, \u00B0F |
| Примечание по номинальному давлению | учитывайте устойчивость кронштейна к давлению и уплотнение, используемое для зажимного соединения |
| Принцип измерения | ультразвуковой |
| Профили | BLOB: Передача больших двоичных объектов; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 220 x 119 x 172,1 |
| Разрешение | 0.1 C: 0.1 °C |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление разрежению [мбар] | -1000 |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -40...120; (< 1 ч: 150) |
| Средства массовой информации | сверхчистая вода; вода; средства на водной основе |
| Стандарт SDCI | МЭК 61131-9: 2013-07 |
| Температура окружающей среды [C] | -20...60 |
| Температура хранения [C] | -25...80 |
| Температурный коэффициент [% от диапазона \/10 К] | 0,2 |
| Технологическое соединение | Зажим 4"" DIN 32676 серии C (ASME BPE) |
| Технологическое соединение подходит для стандартных труб | 4\"" \/\u00D8 101,6 мм x 2,11 мм; (серия C по DIN 11866); (серия D по DIN EN 10357) |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | -40...119,4 C: -40...247 °C |
| Точность (в диапазоне измерений) | вода: ± (2,0 % MW + 0,5 % MEW) |
| Точность [К] | ± 2,5 (Q > 5 % MEW) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 г (11 мс) |
| Характеристики поверхности Ra\/Rz смоченных деталей | Ra < 0,4 м (16 дюймов); Rz = 4 м (157 дюймов) |
| Частота в конечной точке FRP [Гц] | 1...10000 |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN 61326-1:2021 |
