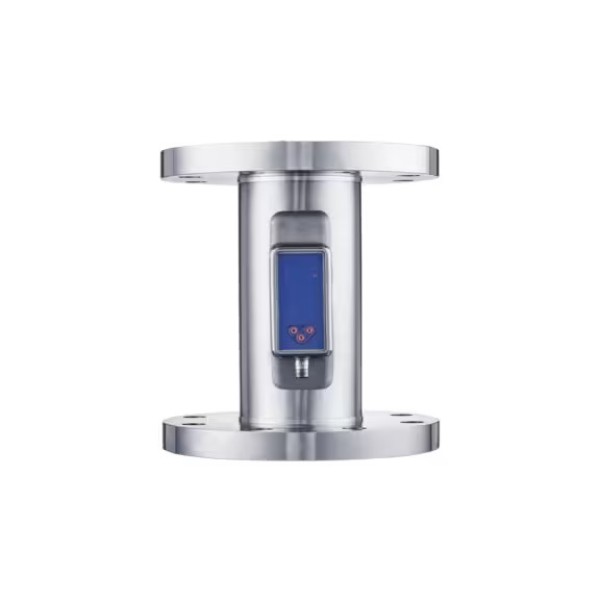

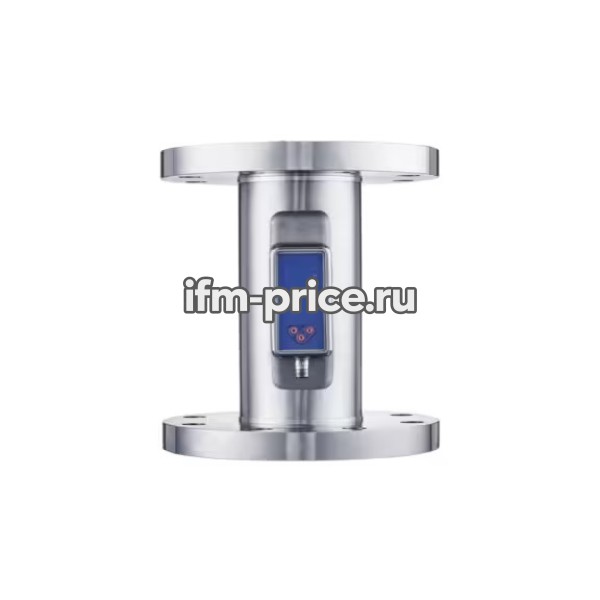

Ультразвуковой расходомер, SUFX0IGBFRKG/US IFM SUW700 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
Позиция подходит для задач обслуживания и комплектации промышленного оборудования. Ее можно включать в спецификацию проекта, использовать как замену установленного изделия или держать на складе для быстрого восстановления работоспособности линии.
Для модели SUW700 при подборе стоит сверить официальную страницу IFM и технический паспорт: тип подключения, электрическое исполнение, допустимые условия эксплуатации, габариты и совместимость с уже установленным оборудованием. Это особенно важно при замене аналога на действующей линии.
- предназначен для работы в составе промышленной автоматизации
- подходит для контроля состояния оборудования или технологического процесса
- выбирается по модели, подключению и условиям эксплуатации
Для интернет-магазина промышленного оборудования эта позиция удобна тем, что ее можно подбирать по конкретному артикулу, а затем сверять с требуемыми параметрами объекта. Это снижает риск ошибки при заказе и помогает быстрее подобрать замену для ремонта, сервисного обслуживания или комплектации новой системы управления.
Модель SUW700 перед закупкой удобно сверять по официальному артикулу IFM: так можно уточнить актуальную ревизию, комплектность, чертежи, схему подключения и доступные принадлежности для конкретного места установки.
Для отдела снабжения и службы КИП такая карточка удобна тем, что артикул связывает товар с конкретной технической задачей. Перед заказом можно быстро сверить параметры, оценить совместимость с установленным оборудованием и подготовить замену без долгих согласований на производстве.
Перед добавлением Ультразвуковой расходомер, SUFX0IGBFRKG/US IFM SUW700 в заказ стоит проверить монтажное место, схему подключения, требуемый сигнал и условия работы на линии. Это особенно полезно при замене старого компонента, когда важно сохранить совместимость с уже установленным оборудованием.
| Характеристики | |
| LFC с низким уровнем отсечки потока | 45...300 л/мин: 2700...18000 л/ч: 0,101...0,672 М/с: 2,7...18 м3/ч |
| Аналоговая конечная точка AEP | -4800...6000 л/мин: -288000...360000 л/ч: -10,748...13,435 м/с: -288...360 м/ч |
| Аналоговая конечная точка [C] | 4...100 |
| Аналоговая начальная точка ASP | -6000...4800 л/мин: -360000...288000 л/ч: -13,435...10,748 м/с: -360...288 м/с3/ч |
| Аналоговая начальная точка [C] | -20...76 |
| Аналоговые данные процесса | 3 |
| Аналоговый выходной ток [мА] | 4...20 |
| Блок отображения | л \ / мин; л \ /ч; m\u00B3 \ / ч; м \ / с |
| Виброустойчивость | DIN IEC 68-2-6: 20 г (10...2000 Гц) |
| Время задержки включения питания [с] | 5 |
| Время отклика [с] | < 0,5; (dAP = 0, T09) |
| Входные | OUT2: сброс счетчика |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | OUT1: сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; частотный сигнал; канал ввода-вывода; OUT2: сигнал переключения; импульсный сигнал; диагностический сигнал; сигнал переключения сумматора; аналоговый сигнал |
| Данные процесса ввода-вывода (циклические) | Функция: длина бита; сумматор: 32; Контроль расхода: 32; Контроль температуры: 32; статус: 4; Выход 1: 1; Выход 2: 1 |
| Двоичный файл данных процесса | 2 |
| Диагностические функции | определение направления потока; качество сигнала |
| Диапазон измерения | 45...6000 л/мин: 2700...360000 л/ч: 0,101...13,435 м/с: 2,7...360 м/ч. |
| Диапазон измерения [C] | -20...100 |
| Диапазон отображения | -7200...7200 л/мин: -432000...432000 л/ч: -16,122...16,122 М/с: -432...432 м3/ч |
| Диапазон отображения [C] | -44...124 |
| Динамический отклик T05 \/T09 [с] | 5,7 \/ 86 |
| Директива по оборудованию под давлением | может использоваться для жидкостей группы 2; жидкости группы 1 - по запросу |
| Дисплей | Цветной дисплей 1,44", 128 x 128 пикселей; Функция переключения: 2 светодиода желтого цвета; диагностика: 1 трехцветный светодиод |
| Длина впускной трубы | 15 x DN диаметр |
| Длина выпускной трубы | 3 x DN |
| Длительность импульса [с] | 0.002...2 |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 78...6000 л/мин: 4700...360000 л/ч: 0,175...13,435 м/с: 4,7...360 м/с3/ч |
| Заданное значение SP [C] | -19.6...100 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений; импульсный сигнал и сигнал сумматора доступны только для одного из двух выходов; указанные характеристики поверхности Ra для смоченных поверхностей не применяются к сварному шву. |
| Защита | IP 69; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение импульса | 0,1...99990000 I |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Импульсный выход | измеритель расхода |
| Класс защиты | III |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Конечная точка частоты, FEP | 1203,7...6000 л/мин: 72200...360000 л/ч: 2,695...13,425 м/с: 72,2...360 м/ч. |
| Конечная точка частоты, FEP [C] | 4...100 |
| Максимальная нагрузка [\u03A9] | 500 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2 |
| Масса [г] | 10960 |
| Материал | корпус: нержавеющая сталь (1.4404 \/ 316L); Дисплей: PFA; дисплей герметизации: FKM; разъем: PBT |
| Материалы (смачиваемые детали) | Сечение трубы: нержавеющая сталь (1.4435 \/316L); Технологическое соединение: нержавеющая сталь (1.4404 \/ 316L) |
| Минимальное время технологического цикла [мс] | 9.6 |
| Минимальное давление разрыва | 64 бар: 6,4 МПа |
| Начальная точка частоты, FSP [C] | -20...76 |
| Номинальное давление | 16 бар: 1,6 МПа |
| Номинальный диаметр | DN100 (4\u201C) |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество входов и выходов | 2 |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: I033; Регистрационный номер UL: E174189 |
| Повторяемость | ± 0,2 % МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 2015 |
| Поставляемые товары | вставка в упаковку |
| Потребляемый ток [мА] | < 75 |
| Приложение | Использование в промышленности |
| Примечание о средствах массовой информации | среды на водной основе: для сред с содержанием добавок более 10% повторяемость является единственным доступным показателем |
| Примечание по заводским настройкам | л/мин, C |
| Принцип измерения | ультразвуковой |
| Профили | BLOB: Передача больших двоичных объектов; Common - I&D: Идентификация и диагностика |
| Рабочее напряжение [В] | 18...32 в постоянного тока; (для нижней части тела) |
| Размеры [мм] | 250 x 220 x 223,1 |
| Разрешение | 0,1 л/мин: 10 л/ч: 0,001 м/с: 0,001 м3/ч |
| Разрешение [C] | 0.1 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Сопротивление разрежению [мбар] | -1000 |
| Специальная функция | позолоченные контакты |
| Средняя температура [C] | -20...100 |
| Средства массовой информации | сверхчистая вода; вода; средства на водной основе |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [C] | -20...60 |
| Температура хранения [C] | -25...80 |
| Температурный коэффициент [% от диапазона \/10 К] | 0,2 |
| Технологическое соединение | Фланец DN100 EN1092-1 PN16 |
| Тип защиты от короткого замыкания | да (не защелкивается) |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 46,8...5968,8 л/мин: 2800...358100 л/ч: 0,105...13,365 м/с: 2,8...358,1 м3/ч |
| Точка сброса rP [C] | -20...99.6 |
| Точность (в диапазоне измерений) | вода: ± (2,0 % MW + 0,5 % MEW) |
| Точность [К] | ± 2,5 (Q > 5 % MEW) |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN IEC 68-2-27: 20 г (11 мс) |
| Характеристики поверхности Ra\/Rz смоченных деталей | Ra < 0,76 \u00B5m |
| Частота в конечной точке FRP [Гц] | 1...10000 |
| Частота переключения постоянного тока [Гц] | 0...10000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN 61326-1:2021 |
