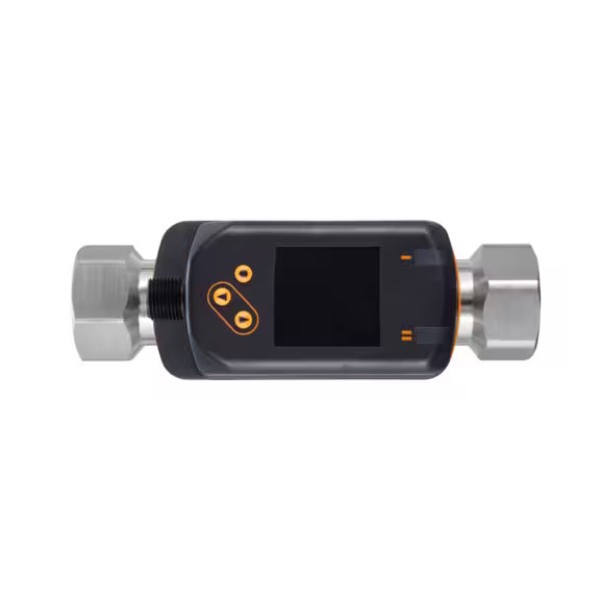

Вихревые расходомеры SV с дисплеем для жидкостей на водной основе, SVN34XXXIRKG/US-100 IFM SV7610 предназначен для применения в промышленной автоматизации и составе оборудования, где требуется стабильная работа компонентов, понятное подключение и предсказуемое поведение в условиях ежедневной эксплуатации.
- рабочий диапазон или зона контроля: 80...1585 gpm/ч: 1,3...26,4 gpm/мин
- исполнение сигнала/выхода: нормально открыто/закрыто; (настраивается)
Перед заказом проверьте характеристики, схему подключения, условия эксплуатации и совместимость с оборудованием.
| Характеристики | |
| MAWP (для приложений в соответствии с CRN) [бар] | 4.3 |
| MTTF [годы] | 342 |
| Аналоговые данные процесса | 2 |
| В нескольких шагах от | 5 галлонов в час: 0,1 галлона в минуту |
| Виброустойчивость | DIN EN 60068-2-6: с водой / 10...50 Гц - 1 мм; с водой/50...2000 Гц - 2 г |
| Время задержки включения питания [с] | < 3 |
| Время отклика [с] | 1; (dAP = 0) |
| Выходная функция | нормально открыто/закрыто; (настраивается) |
| Выходной сигнал | сигнал переключения; частотный сигнал; канал ввода-вывода; (настраиваемый) |
| Двоичный файл данных процесса | 2 |
| Диапазон измерения | 80...1585 gpm/ч: 1,3...26,4 gpm/мин |
| Диапазон измерения [°F] | 14...194 |
| Диапазон отображения | 0...1900 gpm/ч: 0...31,7 gpm/мин |
| Диапазон отображения [°F] | -22...230 |
| Динамический отклик T05 \/T09 [с] | T09 = 6 |
| Директива по оборудованию под давлением | обоснованная инженерная практика; может использоваться для жидкостей группы 2; жидкостей группы 1 по запросу |
| Дисплей | Цветной дисплей 1,44"", 128 x 128 пикселей; 2 светодиода, желтый |
| Доработка IO-Link | 1.1 |
| Жилье | прямоугольный |
| Заданное значение SP | 95...1585 gpm/ч: 1,6...26,4 gpm/мин |
| Заданное значение SP [°F] | 16...194 |
| Замечания | MW = Измеренное значение; MEW = Конечное значение диапазона измерений. |
| Защита | IP 65; IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP [с] | 0...5 |
| Измерение динамики | 1:20 |
| Класс защиты | III |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Количество цифровых выходов | 2 |
| Коммуникационный интерфейс | Ввод-вывод |
| Конечная точка частоты, FEP | 315...1585 gpm/ч: 5,3...26,4 gpm/мин |
| Конечная точка частоты, FEP [°F] | 50...194 |
| Максимальное падение напряжения на коммутационном выходе постоянного тока [В] | 2.5 |
| Масса [г] | 505.5 |
| Материал | нержавеющая сталь (1.4404 \/316L); PC; PBT+PC-GF30; PPS; TPE-U |
| Материалы (смачиваемые детали) | нержавеющая сталь (1.4404 \/ 316L); ETFE; PA 6T; PPS; FKM |
| Минимальное время технологического цикла [мс] | 3 |
| Минимальное сопротивление изоляции [M\u03A9] | 100; (500 В постоянного тока) |
| Момент затяжки [Нм] | 30 |
| Начальная точка частоты, FSP [°F] | 14...158 |
| Номинальное давление | 12 бар: 174 фунт/кв. дюйм: 1,2 МПа |
| Номинальный постоянный ток коммутационного выхода постоянного тока [мА] | 100 |
| Общее количество выходных данных | 2 |
| Одобрение UL | Официальный номер UL: I001 |
| Параметры настройки параметров | гистерезисное окно; нормально открытое окно; логика переключения; Частотный выход; задержка включения/выключения; Демпфирование; Блок индикации |
| Повторяемость | ± 0,5 % МЯУКАНЬЯ |
| Поддерживаемые идентификаторы устройств | Тип операции: DeviceID; по умолчанию: 494 |
| Потребляемый ток [мА] | < 30 |
| Приложение | для промышленного применения |
| Примечание о температуре окружающей среды | средняя температура < 176 ° F; средняя температура < 194 ° F: 32...122 ° F |
| Примечание по номинальному давлению | до 40 °C |
| Принцип измерения | Вихревой |
| Профили | Интеллектуальный датчик - SSP 0: Универсальный профилированный датчик; Функция: Идентификация устройства; Функция: Переменная данных процесса; Функция: Диагностика устройства |
| Рабочее напряжение [В] | 18...30 постоянного тока |
| Размеры [мм] | 139 x 45 x 72 |
| Разрешение | 5 галлонов в час: 0,1 галлона в минуту |
| Разрешение [°F] | 1 |
| Режим SIO | да |
| С шагом [°F] | 1 |
| Соединитель | 1 x M12; кодировка: A; Контактов: 4, позолоченные"" |
| Специальная функция | позолоченные контакты |
| Средняя температура [°F] | 14...194 |
| Средства массовой информации | вода; растворы гликоля; Охлаждающие жидкости |
| Стандарт SDCI | МЭК 61131-9 |
| Температура окружающей среды [°F] | 32...140 |
| Температура хранения [°F] | -4...176 |
| Технологическое соединение | резьбовое соединение 3\/4\"" Внутренняя резьба NPT DN20 |
| Тип трансмиссии | COM2 (38,4 Кбод) |
| Точка сброса rP | 80...1570 gpm/ч: 1,3...26,2 gpm/мин |
| Точка сброса rP [°F] | 14...192 |
| Точность (в диапазоне измерений) | ± 2 % по массе; (вода) |
| Точность [К] | ± 1 |
| Требуемый класс главного порта | A |
| Ударопрочность | DIN EN 60068-2-27: 5 г (11 мс) |
| Частота в конечной точке FRP [Гц] | 100...1000 |
| Электрическое проектирование | PNP\/NPN |
| ЭЛЕКТРОМАГНИТНАЯ совместимость | DIN EN 61000-6-2; DIN EN 61000-6-3 |
Готовность к отгрузке
В наличии
Наличие на складах
Центральный склад, Москва
В наличии
Удалённый склад
Под заказ
Транзитная поставка
Доступно
Актуальное количество и срок поставки подтверждаются менеджером при оформлении заказа.
Получить расчет
- Производитель: IFM / Модель: SV7610 / Артикул: SV7610
